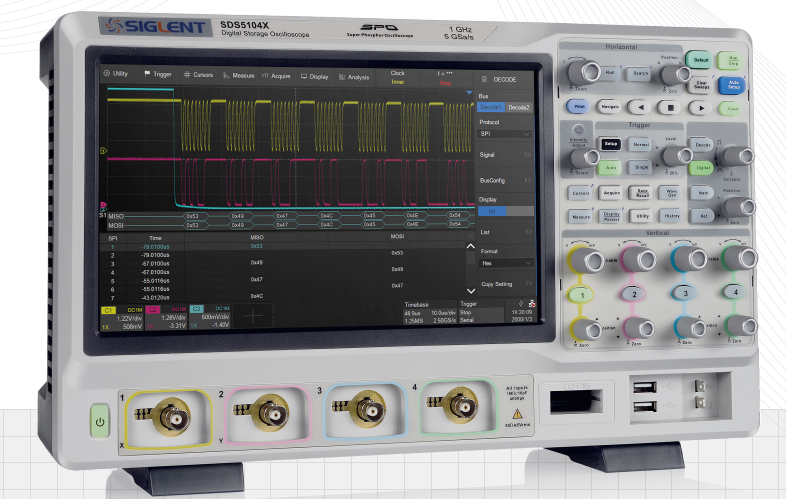

鼎陽SDS5034X 5054X 5104X級熒光示波器
- 鼎陽SDS5034X 5054X 5104X級熒光示波器4通道
主要特性
帶寬350 MHz, 500 MHz, 1 GHz
實時采樣率 5 GSa/s
存儲深度 250 Mpts
波形刷新率500,000 wfm/s（Sequence模式）
混合信號測量（MSO）
多點觸摸，遠程控制
SDS5000X配備10.1英寸觸屏，可**調整波形位置，設定區域觸發，進行參數選擇和設置。SDS5000X支持多達幾十種參數測量，如果用傳統的旋鈕進行選擇，無疑會耗費大量時間，觸屏選擇，省時省力。此外，SDS5000X還支持外接鼠標和鍵盤。
網頁遠程控制(Webserver)，無需安裝大容量的驅動程序即可遠程控制示波器，通過后端VGA接口，可進行測量結果演示。同時，SDS5000X也配備了**的上位機軟件，支持SCPI編程命令。
豐富的觸發類型
SDS5000X支持多達11種智能觸發類型，能**觸發不同特征的信號。比如使用欠幅觸發（Runt）可**在設定幅度值處觸發。
特殊的信號使用傳統的觸發類型可能需要進行接近20步的設置步驟，為此，SDS5000X在所有觸發類型上面都增加了區域觸發功能。通過簡單的畫定觸發區域框即可對復雜信號進行‘’一步觸發‘’。
SDS5000X支持的觸發源包括4個模擬通道，16個數字通道，EXT,EXT/5,AC Line。
覆蓋多種行業的串行協議觸發和解碼
SDS5000X提供多種串行協議觸發和解碼，覆蓋多個行業。
I2C, SPI 嵌入式串行協議觸發及解碼
UART PC串行協議觸發及解碼
CAN, CAN FD, LIN, FlexRay 汽車串行協議觸發及解碼
I2S 音頻串行協議觸發及解碼
MIL-STD 1553B 航空航天串行協議觸發及解碼
強大的測量功能
SDS5000X目前可支持*過55種參數測量。**測量功能可同時測量12種參數，并以趨勢圖的形式顯示參數值變化趨勢。打開統計功能可顯示參數當前值，平均值，較小值，值，標準差和統計次數。并且參數值分布情況可以直方圖的方式形象展示，比如在測時鐘抖動時，可直觀看到抖動的分布情況。
如果要選擇特定的區域進行測量，可使用門限測量功能，然后移動光標進行區域選擇。
測量的信源選擇包括模擬和數字通道以及Zoom之后的信號，MATH波形，Ref波形。
多合一的示波器
SDS5000X集多種功能于一體，大大節省了空間并給用戶提供了更多的*。
16通道邏輯分析儀
25 MHz隔離信號源模塊，可配合波特圖功能進行電源環路響應測試
模板測試
數字萬用表
波特圖功能
電源分析軟件
計數器
頻率計
規格參數
帶寬 350 MHz 、500 MHz 、1 GHz
實時采樣率 5 GSa/s
通道數 2/4 + EXT
存儲深度 250 Mpts/CH
波形捕獲率 500,000 wfm/s（Sequence模式）
接口 USB Host、USB Device、LAN、Pass/Fail、Trigger Out、10 MHz In、10 MHz Out 、VGA
垂直分辨率 8 bit
屏幕 10.1英寸電容式觸摸屏，分辨率1024*600
觸發類型 邊沿（Edge）、斜率（Slope）、脈寬（Pulse width）、窗口（Window）、欠幅（Runt）、間隔（Interval）、*時（Dropout）、碼型（Pattern）、視頻（Video）、前提邊沿（Qualifed）、區域（Zone）
串行觸發（選件） I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B
解碼類型（選件） I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B
數字通道（選件） 16 路 ，1.25 GSa/s 采樣率，62.5 Mpts/CH存儲深度
信號發生器（選件） 單通道，輸出頻率 25 MHz，采樣率 125 MSa/s，波形長度 16 kpts
標配探頭 SP3050A，500 MHz，每通道 1 套
