日本NF FRA51602FRA51615 頻率特性分析儀

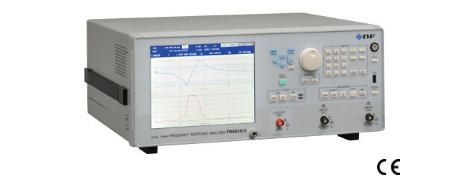

- 日本NF FRA51602頻率特性分析儀
測量頻率范圍 10 μHz ～ 2 MHz
從10μHz 的低頻到2 MHz 實現全覆蓋。分辨率也提高到 10μHz。支持電化學阻抗測量所需的超低頻。
ball
測量速度 0.5 ms/point
掃描速度最快0.5 ms/point。可幫助縮短生產線上的節拍 時間。
ball
基本精度增益±0.01 dB, 相位±0.06°
通過數字傅立葉計算方法與自校準功能，隨時進行高精度 測量。
* 準確度根據測量條件而不同。
ball
動態量程140 dB
通過高分辨率A/D 轉換器和對每個測量頻率點分別進行量 程優化的自動切換量程功能，確保較大的動態量程。對于測量過程中發生的變化，也能準確地測量出來。
ball
隔離電壓 600 V CAT II／ 300 V CAT III
振蕩器輸出（OSC）與2 個分析輸入（CH1/ CH2）在機殼 與端子間相互被隔離，額定絕緣為600V CAT II 或 300V CAT III。高壓電需求增大的逆變器和PFC 回路等以電源回 路的環路/ 增益測量為首，其應用范圍越來越大。
ball
自動切換量程
追隨輸入信號的電平，設定最佳量程后再進行測量。如檢測 到超出量程的噪聲，則自動設定大的量程進行重新測量。測量數據成為未出現量程飽和的數據。為消除隨著量程變化而 出現的測量值不連續，也可選擇固定量程。
? 自動高密度掃描
僅針對測量數據急劇變化的區間，自動提高頻率密度進行測量。
? 振幅壓縮功能
為防止被測量系統的飽和或破損，對振蕩器的電平進行控制，以使被測量系統的振幅水平保持穩定。
? 延時功能
為減輕由于頻率改變時的瞬態響應而引起的誤差，將時間延時至測量開始的功能。
? 積分功能
消除噪聲影響進行測量的數據積分功能。重復測量期間按循環數或時間進行設定。
? 自動積分功能
進行反復積分、直至噪聲引起的測量波動成分達到設定值以下的功能。
? 補償
對于連接到外部的傳感器和電纜等測量系統的頻率特性進行預先測量，校正測量系統的誤差成分。
提升測量作業的效率
ball
順序測量
對于設定存儲的內容，按照編號順序讀出并掃描測量的功能。對于一個掃描，可將頻率范圍最多分割成20 個部分，在各自的頻率范圍內分別按不同的振幅、積分設定等進行測量。
feature01
ball
群延時測量
可顯示用于濾波器等電子電路波形再現性評價的群延時（GD : Group Delay，用 角頻率對輸入輸出間的相位進行微分）。
feature02
ball
標記搜索功能 可自動搜索
除讓標記移動并讀取數值外，還可自動搜索符合設定條件的點。 舉例，環路增益測試當中，掃頻結束時自動搜索「0ｄB」的“相位盈余”自動搜索「0°」便可檢測到“增益盈余”
feature03
ball
頻率變化時相位控制
在振蕩器輸出信號的相位為0°時改變頻率。由此，從頻率掃描開始到結束期間的直流成分變為零，在電池的阻抗測量中，充放電狀態不發生變化。另外，在高通濾波器（HPF）的頻率特性測量中，不會由于直流而產生瞬態響應。
ball
微分/ 積分運算功能
在測量數據的時間區域里進行微分／二階微分／積分／二階積分的功能。對于來自加速度傳感器和激光多普勒振動計的信號，在掃描的同時進行運算，變換成位移／速度／加速度并顯示。
ball
圖表顯示
? SPLIT 顯示
可選擇在1 個畫面上顯示1 個圖表的“SINGLE”和上下顯示2 個圖表的“SPLIT”。
? 數據跡線
可覆蓋參考數據跡線（REF）和測量數據跡線（MEAS）。
? 相位UNWRAP 顯示
按0°、180°、360°不折回地連續顯示相位。還可顯示超過±360°的相位。
