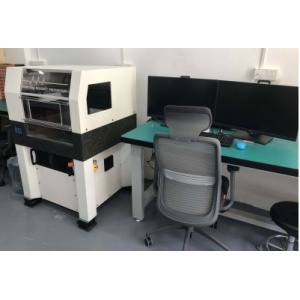

KSI V300E V400E V700E V1000E 超聲波掃描顯微鏡
- KSI V300E V400E V700E V1000E 超聲波掃描顯微鏡
超聲波掃描聲學顯微鏡、高分辨超聲成像儀、LED分層缺陷檢測方案、高分辨 C 掃檢測系統
掃描機械機構
①X、Y軸最大掃描區域：300mm×300mm
②X/Y軸均是高精度線性伺服電機，最大掃描速率：2000mm/s，重復精度：
± 0.1μm
③Z軸是高精度自鎖步進電機，最大行程：100mm, 重復精度：± 0.25μm
3.2.探頭配置
低噪 FCT 高產能探頭共 3 個，頻率分別是 15MHz 一個、30MHz 一個、
75MHz 一個
3.3.電腦系統
①Intel 酷睿 i5 多核處理器（隨Intel 公司更新）
②128GB 固態硬盤 + 1000GB 機械硬盤
③16GB 內存
④2 個 2７英寸顯示器
⑤ 正版 Microsoft Windows 7 或更高階的 windows 10 操作系統
⑥ 鍵盤和鼠標
⑦Ksi vision 主機控制軟件
3.4.掃描模式
①點波形(A-Scan)
②縱剖掃描(B-Scan)
③橫剖掃描(C-Scan)
④多層橫剖掃描(X-Scan)
⑤ 自定義多層橫剖掃描（G-Scan）
3.5.主要功能
①測試LED封裝缺陷，如空洞、分層、裂縫、異物等；
②掃描圖像模板功能，輕松獲得參數一致的聲學顯微系統圖像；
3.6.其它信息
①保存圖像格式：JPG、BMP、SAM(sam是原廠圖像格式)；
②最大圖像采樣像素：32000×32000像素
③設備安裝電壓：220v單相交流電
④設備峰值功率：1.5KW
⑤ 儀器尺寸： 995 x 880 x 500 mm或更大
3.7.KSI V700E 主機與附件清單
1)儀器主機 1 臺
2)探頭： 15MHz 1 個、30MHz 1 個、75MHz 1 個
3)電腦系統
① Intel 酷睿 i5 多核處理器
② 128GB 固態硬盤 + 1000GB 機械硬盤
③ 16GB 內存
④ 2 個 27 英寸顯示器
⑤ 正版 Microsoft Windows 7 或windows 10 操作系統（電腦內置）
⑥ 鍵盤和鼠標
⑦ Ksi vision 主機控制軟件
4)儀器其余部件如下
① 馬達驅動器 3 個；
② 超聲信號發生器和接收器 1 個；
③ 大理石平臺；
④ 超聲信號前置放大器 1 個；
⑤ FCT 防水泡附件 1 個；
⑥ 水槽 1 個
⑦ 干手布 1 條
