NTi XL2+M2211便攜式音頻和聲學分析儀產品
- NTi XL2+M2211便攜式音頻和聲學分析儀產品

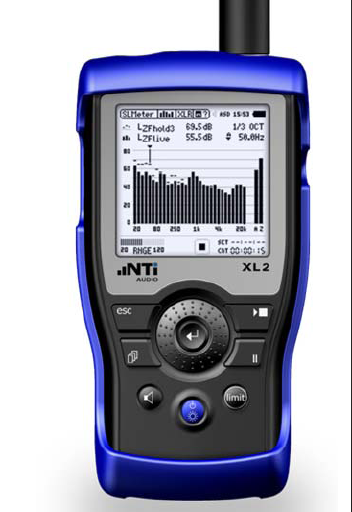

XL2 是一個前沿高端的聲學分析儀，包含聲級計與各種聲學分析功能
?強大的功能可應用于音響系統，疏散系統安裝，現場音頻測試，噪聲監測，建筑聲學，職業健康與產品質量管控等
?除了具有杰出的聲級計功能外，XL2還可以測量實時頻譜RTA，FFT高精度頻譜分析，混響時間RT60，極性測試，延遲測試，總諧波失真與噪聲THD+N
?選件有語言清晰度STIPA，擴展聲學包，影院音響校準系統，pass/fail 分析和遠程測量功能
?購買型式認證選件升級到XL2-TA，經型式認證的聲級計
?測試結果與音頻文件都被記錄在SD卡上，便于傳輸到電腦上進行處理。您還可以免費下載報告生成工具，來協助您處理數據
XL2便攜式音頻和聲學分析儀產品特點：
?量測麥克風(支持1級和2級)
?RCA 輸入
?XLR 輸入
?語音注釋麥克風
?DC 電源接口
?USB 接口
?數字I/O 接口
?SD 卡, 可更換
?耳機輸出
?后置揚聲器
XL2便攜式音頻和聲學分析儀產品應用：
?擴聲系統安裝
?疏散逃生系統
?城市噪聲
?現場音頻
?工業和航天
?建筑聲學
?品質管控
XL2便攜式音頻和聲學分析儀解決方案
擴聲和疏散系統
XL2 為承包商和音頻工程師提供了一套全面的手持式診斷和測量工具，它可完美用于電影院，影音室，廣播站和固定裝置的音頻系統安裝，調試和除錯。不管是大型商業場所，多功能廳，電話會議系統，機場，火車站和體育場館，XL2 都能提供兼容的測量方案。STIPA 選件能量化公共場所和語音疏散系統的語言清晰度。
?根據您的需求使用Exel 聲學套件中的工具，XL2 分析儀，量測麥克風，NTi Audio TalkBox 聲源和選件。
現場音頻: 遵守聲壓級限制規定
?設置公共廣播系統，使用XL2 分析儀優化其頻率響應。存儲的參考數據可以讓您調整左右揚聲器陣列和監視器匹配。確認所有揚聲器極性相同。分析混響時間以驗證室內聲學性能。測量延遲時間設置，提高觀眾席的整體聽覺體驗。
?XL2 分析儀可協助您遵守聲壓級規定。只需打開XL2 聲級計，選擇配置好的測量文件，按開始即可。當測量滿足規定時，三色LED 指示燈顯示綠色。將記錄的數據載入到報告模版，播放記錄下的音頻檢查超出限制的階段，比如觀眾熱烈鼓掌的時候。
?使用Exel 聲學套件進行現場音頻測量。
噪聲監測
?XL2聲級計提供了用于工業，社區和職業噪聲監測的專業解決方案。所有的測量數據都存儲在SD 卡內，或借助遠程測量選件，直接存儲在連接的計算機上。同時，XL2可以記錄壓縮的波形文件。事件記錄功能通過可編輯的電平閥值或手動操作外部輸入鍵盤觸發測量。在預定義的時間還可進行額外的觸發測量。
?使用Exel 聲學套件內的工具，XL2 聲級計，M2230量測麥克風，擴展聲學包和型式認證選件（如有需要）。
建筑聲學
?XL2 分析儀提供了測量隔聲效果，語言清晰度和房間聲學的手持式解決方案。根據ISO 140 標準，可測量噪聲級和混響時間。XL2支持Zoom-FFT 和高達1/12 倍頻程分辨率實時頻譜，可對房間聲學響應進行詳細評估。
?使用Exel 聲學套件內的工具，XL2 聲級計，M2230 量測麥克風，擴展聲學包，頻譜公差選件和型式認證選件（如有需要）。
品質管控中PASS/FAIL 公差框線模版
?XL2 頻譜公差選件提供了一個用于工業生產品質管控的，高效低價的解決方案。測量結果可與定制的參考曲線對比。結果通過內置三色LED 指示燈或外接指示燈顯示。集成的工具便于自動和遠程測量。
?使用Exel 聲學套件內的工具，XL2 聲級計，M2211 量測麥克風和頻譜公差選件。
XL2便攜式音頻和聲學分析儀產品功能：
聲級計
?XL2 可對現場聲音環境與環境噪聲進行精確的量測監測。有實時, Lmin, Lmax,Leq, LCpeak 等功能與頻率計權 A, C, Z，時間計權 F, S及脈沖計權（選件）。所有量測可同時進行。
實時頻譜分析儀
?實時頻譜分析可完美用于對聲音系統進行優化。XL2測量并記錄寬頻帶結果以及量測分辨率為1/1 或 1/3 倍頻程的實時頻譜。
FFT 分析儀
?實時 FFT 頻譜分析是觀察梳狀濾波與窄頻效果的理想工具。它可以在3個范圍上量測實時聲級與等效聲級Leq。
極性，延遲時間，示波器
?可以測量揚聲器極性，揚聲器延遲時間線，查看輸入信號的波形。
音頻分析儀
?XL2是具有平衡 XLR 與不平衡 RCA 輸入端口的高性能分析儀。可同時量測信號平衡，電平,失真(THD+N)與頻率。
RT60 混響時間
?使用脈沖信號或閘控粉噪聲自動觸發測量能量衰減，檢測房間是否符合RT60 混響時間要求。
選件：
語言清晰度STIPA
?XL2 分析儀基于IEC 60268-16 標準測量語言清晰度，包含環境噪聲修正以及自動平均測量結果功能。
擴展聲學包
?擴展聲學包可協助聲學顧問的日常工作。它為聲壓級記錄和聲學測量提供很多功能，如記錄線性波形文件，百分比統計，聲爆級，100ms數據記錄，事件監控，1/3 倍頻程分辨率混響時間RT-60，分辨率高達0.4Hz的Zoom-FFT等許多功能。
頻譜框線選件
?頻譜框線選件使實時頻譜分析功能具備1/6 和 1/12 倍頻程分辨率和高分辨率FFT。擴展了XL2 功能，使其能捕獲數據，顯示相對曲線和全面的公差處理能力。XL2 可以將測量數據和參考數據對比，顯示PASS/FAIL 結果。
影院音響測試儀
?影院音響測試選件是對影院揚聲器進行有效校準和反復驗證的專業解決方案。依據SMPTE ST 202:2010 和RP 200:2012。
遠程測量選件
?遠程測量選件讓您能將XL2 測量數據實時存儲到計算機相關軟件，如MS Excel 或LabView。
?將XL2 與計算機相連，運行您的測量程序以進行聲壓級監測，音頻分析或自動測量任務。該選件提供詢問XL2 測量數據的命令語句。您可下載應用范例。
型式認證
?將儀器升級為XL2-TA，與M2230 麥克風一道，組成型式認證聲級計。
量測麥克風
?麥克風內置電子數據表單。XL2 的自動感應偵測技術（ASD）可自動讀取該表單，如麥克風型號和校準數據。這有效提高了設置速度和測量精度。
不同應用推薦的麥克風：
型號 簡述
M2230 用于1級驗證測量，依據IEC 61672, 金屬膜
M2211 通用麥克風，1級頻率響應，金屬膜
M2215 用于高聲壓級測量（達153dB），1級頻率響應，金屬膜
M4260 高性價比2級麥克風，用于音頻-聲學安裝工程聲壓級測試，調試和服務
參數 M2230
級別1經認證 M2211
級別1頻率響應 M2215
高聲壓級級別1 M4260
級別2
麥克風類型 全指向，預極化電容
自由場麥克風
咪頭 / 傳感器 1/2” 可拆卸
60UNS2 線程 1/4” 固定
前置放大器類型 MA220 -
平坦度 Class 1 Class 2
頻率范圍 5 Hz - 20 kHz
典型本底噪聲 16 dB(A) 21 dB(A) 29 dB(A) 29 dB(A)
線性測量范圍 23.1 - 139dB(A) 30 - 144dB(A) 36 -153dB(A) 35 - 144dB(A)
最大聲壓級THD 3%,1kHz 139 dBSPL 144 dBSPL 153 dBSPL 144 dBSPL
靈敏度 @ 1kHz -27 .5 ± 2dBV/Pa(42 mV/Pa) -34 ± 3dBV/Pa(20 mV/Pa) -42 ± 3dBV/Pa(8 mV/Pa) -31.7 ± 4dBV/Pa(26 mV/Pa)
溫度系數 < -/°C -0.01dB/°C ±0.015 dB/°C ±0.02dB
溫度范圍 -10°C - +50°C
14°F - 122°F 0°C - 40°C
32°F -104°F
壓力系數 -0.005dB/kPa -0.02 dB / kPa -0.04dB/kPa
濕度影響 < ±0.05 dB (非冷凝) < ±0.4 dB
濕度 5% - 90% RH, 非冷凝
長期穩定性 > 250 年 / dB 未定義
電子數據表 NTi Audio ASD 依照 IEEE P1451.4 V1.02級, 樣本27
電源 48 VDC 幻象電源, 3 mA
連接頭 平衡3-極 XLR
尺寸 長度 150 mm (5.9”), 直徑 20.5 mm (0.8”)
重量 100 g, 3.53 oz 83g,2.93oz
產品編號 600 040 050 600 040 022 600 040 045 600 040 025
