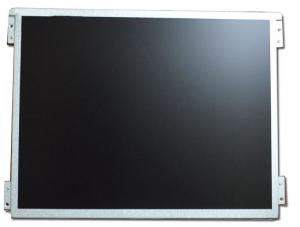

- 一：奇美10.4寸工業液晶屏G104X1-L03基本信息 品 牌奇美（CHI MEI/INNOLUX）
液晶屏型號G104X1-L03
工作溫度-20~70°C
存儲溫度-20~70°C
作業濕度10-90 (%RH)
保存濕度10-90 (%RH)
當前生產狀態量產中
二：奇美10.4寸工業液晶屏G104X1-L03結構特征 液晶屏尺寸10.4英寸
點分辨率1024（RGB)*768（WSVGA）
像素密度123PPI
像素排列RGB垂直條狀
寬高比4:3寬:高）
點間距0.0685*0.2055mm（橫*豎）
像素間距0.2055*0. 2055（橫*豎）
面板重量280g（Typ.）
表面處理霧面
顯示區域210.432*157.824mm（橫*豎）
可視區域215.4*161.8mm（橫*豎）
外觀尺寸238.6*175.8mm（橫*豎）
外觀尺寸6.0/7.97（Typ./Max.） mm (厚度)
觸摸屏無
三：奇美10.4寸工業液晶屏G104X1-L03光學特征 顯示模式Super MVA，常黑顯示，透射式
液晶屏亮度350cd/m2 (Typ.)
對比度1000:1 (Typ.) (透射)
顯示顏色262K/16.2M (6-bit/6-bit+FRC)
顯示色域57% NTSC (CIE1931)
響應時間14/11(Typ.)(Tr/Td) (ms)
可視角度88/88/88/88(Typ.)(CR≥10) (左/右/上/下)
最佳視角上下左右對稱
白色色度X:0.313; Y:0.329
白場變動1.40 (Max.)(5points)
四、奇美10.4寸工業液晶屏G104X1-L03發光系統 燈管位置側入式光源
光源類型WLED
光源壽命30K(Min..)(小時)
接口類型端子
背光電路含LED驅動器
背光電路12.0±5.0V (輸入電壓)
背光電路0.28A (Typ.) (輸入電流)
背光功耗3.1W (Typ.)
五、奇美10.4寸工業液晶屏G104X1-L03信號接口 信號大類LVDS
信號小類LVDS(1 ch,8-bit)
面板電壓3.3V (Typ.)
面板電流570±50mA
面板功率1.9W (Typ.)
接口類型端子
接口腳距1.0mm
接口數量1 pcs
接口腳數30 pins
