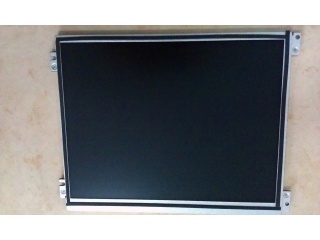

- 一：奇美10.4寸工業液晶屏G104S1-L01基本信息
品 牌奇美（CHI MEI/INNOLUX）
液晶屏型號G104S1-L01
工作溫度-20~70°C
存儲溫度-40~80°C
作業濕度5-95 (%RH)
保存濕度5-95(%RH)
當前生產狀態量產中
二：奇美10.4寸工業液晶屏G104S1-L01結構特征
液晶屏尺寸10.4英寸
點分辨率800（RGB)*600（VGA）
像素密度96PPI
像素排列RGB垂直條狀
寬高比4:3寬:高）
點間距0.088*0.264mm（橫*豎）
像素間距0.264*0.264mm（橫*豎）
面板重量355g
表面處理 霧面，Hard coating (3H)
顯示區域211.2×158.4 mm (橫*豎)
可視區域214.8×162.7 mm (橫*豎)
外觀尺寸243.0×184.0 mm (橫*豎)
外觀尺寸7.0/7.3（Typ./Max.） mm (厚度)
觸摸屏 無
三：奇美10.4寸工業液晶屏G104S1-L01光學特征
顯示模式TN，常白顯示，透射式
液晶屏亮度400cd/m2 (Typ.)
對比度700:1 (Typ.) (透射)
顯示顏色262K/16.2M(6-bit / 6-bit +FRC)
響應時間5.0/11.0(Typ.)(Tr/Td) (ms)
可視角度80/80/70/70(Typ.)(CR≥10) (左/右/上/下)
白色色度X:0.292; Y:0.334
白場變動1.25/1.40(Typ./Max.)(5points)
四、奇美10.4寸工業液晶屏G104S1-L01發光系統
燈管位置 側入式光源
光源類型WLED
光源壽命30K(Min..)(小時)
接口類型 端子
背光電路 含LED驅動器
背光電路12.0±5.0V (輸入電壓)
背光電路0.25/0.3A (Typ./Max.) (輸入電流)
背光功耗3.0/3.6W (Typ./Max.)
五、奇美10.4寸工業液晶屏G104S1-L01信號接口
信號大類LVDS
信號小類LVDS (1 ch, 6/8-bit)
面板電壓3.3V (Typ.)(VCC)
面板電流540/650mA (Typ./Max.)
面板功率2.0W (Typ.)
接口類型 端子
接口腳距1.0mm
接口數量1 pcs
接口腳數20 pins
