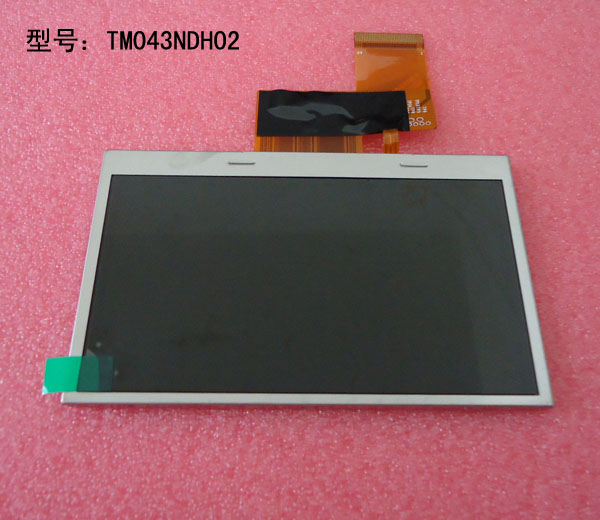

天馬4.3寸工業液晶屏TM043NDH02
- 用 途：
- 工業顯示，樓宇對講，無人機顯示，LCD液晶屏
- 一：天馬4.3寸工業液晶屏TM043NDH02基本信息 品 牌TIANMA
液晶屏型號TM043NDH02
工作溫度-20 ~ 70°C
存儲溫度-30 ~ 80°C
當前生產狀態量產中
二：天馬4.3寸工業液晶屏TM043NDH02結構特征 液晶屏尺寸4.3英寸
點分辨率480（RGB）*272(WQVGA)
像素密度128PPI
像素排列RGB垂直條狀
寬高比16:9（寬:高）
點間距0.066*0.198mm（橫*豎）
像素間距0.198*0.198mm（橫*豎）
面板重量44.1g
表面處理霧化，Hard coating (3H)
顯示區域95.04*53.86mm（橫*豎）
可視區域99.6*56.7mm（橫*豎）
外觀尺寸105.5*67.2 mm（橫*豎）
外觀尺寸2.9±0.30 mm (厚度)
觸摸屏無
三：天馬4.3寸工業液晶屏TM043NDH02光學特征 顯示模式TN，常白顯示，透射式
液晶屏亮度300 cd/m
對比度500:1 (Typ.) (透射)
顯示顏色16.7 (6-bit+Hi-FRC)
顯示色域50% NTSC (CIE1931)
響應時間20(Max.)(Tr+Td)(ms)
可視角度70/70/70/50 (Typ.)(CR≥10) (左/右/上/下)
最佳視角6點鐘直視
白色色度X:0.315; Y:0.335
白場變動1.25/1.33 (Typ./Max.)(9 points)
四、天馬4.3寸工業液晶屏TM043NDH02發光系統 燈管位置側入式光源
光源類型WLED
燈管數量5S2P
燈管形狀陣列
光源壽命20K(Typ.) （小時）
單燈電壓15V(Typ.)
單燈電流40mA(Typ.)
燈管總功率640mW(Typ)
接口類型包含在屏信號接口中
背光電路無
五、天馬4.3寸工業液晶屏TM043NDH02信號接口 信號大類Parallel RGB
信號小類Parallel RGB（1 ch ，8 -bit）
液晶屏電壓3.3V(Typ.)
液晶屏功率74.0mW（Typ.）
信號電壓0≤VIL≤0.3VDD; 0.7VCC≤VIH≤VCC
接口類型FPC
接口腳距0.5mm
接口數量1pcs
接口腳數40pins
