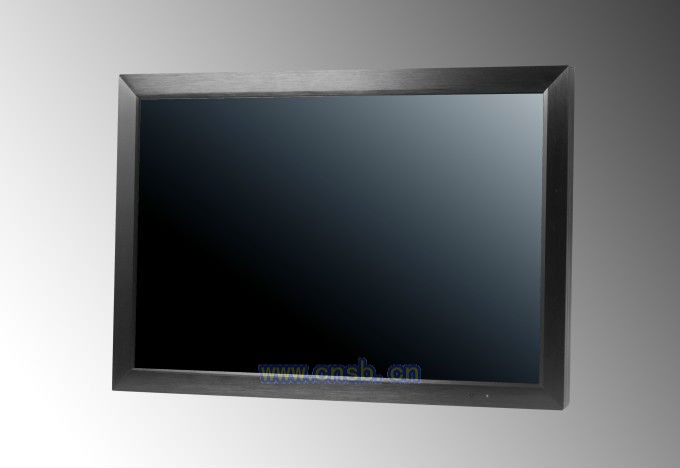

- 一：奇美15寸工業液晶屏G150XGE-L04基本信息 面板品牌奇美（CHI MEI / INNOLUX）
面板型號G150XGE-L04
工作溫度-30~80°C
存儲溫度-40~85°C
作業濕度5-95 (%RH)
保存濕度5-9 (%RH)
當前生產狀態量產中
二：奇美15寸工業液晶屏G150XGE-L04結構特征 液晶屏尺寸15英寸
點分辨率1024（RGB)*768（WXGA）
像素密度85PPI
像素排列RGB垂直條狀
寬高比4:3寬:高）
點間距0.099*0.297mm（橫*豎）
像素間距0.297*0.297mm（橫*豎）
面板重量835g(Typ.)
表面處理霧面(Haze 25%）Hard coating(3H)
顯示區域304.1×228.1 mm (橫*豎)
可視區域307.4×231.3 mm (橫*豎)
外觀尺寸326.5×253.5 mm (橫*豎)
外觀尺寸11.5±0.5 mm (厚度)
觸摸屏無
三：奇美15寸工業液晶屏G150XGE-L04光學特征 顯示模式TN，常白顯示，透射式
液晶屏亮度400cd/m2 (Typ.)
對比度700:1 (Typ.) (透射)
顯示顏色262K/16.2M (6-bit /6-bit+FRC)
響應時間8/17(Typ.)(Tr/Td) (ms)
可視角度80/80/70/70 (Typ.)(CR≥10) (左/右/上/下)
白色色度X:0.313;Y:0.329
白場變動1.25/1.40(Typ./Max.)(5points)
四、奇美15寸工業液晶屏G150XGE-L04發光系統 燈管位置側入式光源
光源類型WLED
光源壽命50K(Min..)(小時)
接口類型端子
背光電路含LED驅動器
背光電路12.0±1.2V (輸入電壓)
背光電路0.73/0.83A (Typ./Max.) (輸入電流)
背光功耗8.76W (Typ.)
五、奇美15寸工業液晶屏G150XGE-L04信號接口 信號大類LVDS
信號小類LVDS (1ch, 6/8-bit)
面板電壓3.3V (Typ.)
面板電流590/690mA (Typ./Max.)
接口類型端子
接口腳距1.25mm
接口數量1 pcs
接口腳數20 pins
