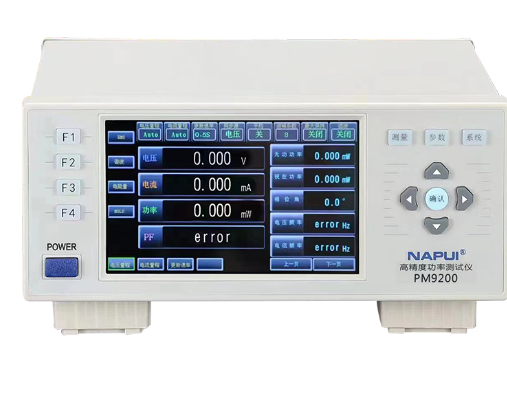

- PM9200高精度功率計
PM9200的設計采用了先進的32位高速處理器和雙路24位AD轉換器，具有高精度，寬動態范圍，結構緊湊靈巧等特點，是新一代數字新型功率分析儀。隨著新能效標準的不斷推出，都圍繞著如何提高節能性能展開激烈的競爭，PM9200是眾多企業評估設備節能性能的功率測量儀器，具有高精度，超低待機功耗測量等特點，同時RS232/485,USB,以太網等接口基本滿足用戶不同的測試通信需求。
PM9200高精度功率計技術參數一覽表
型號 PM9200
帶寬 DC 0.5Hz-2KHz
輸入方式 電壓電流均為浮置輸入
顯示更新 顯示刷新周期0.1-5秒可設
線路濾波 截止頻率500Hz
A/D轉換 采樣周期約70μS，24位，電壓，電流同時采樣
輸入阻抗 電壓輸入阻抗2MΩ，電流輸入阻抗低檔約0.5Ω，高檔約為4MΩ，外部傳感器輸入端子輸入阻抗根據輸入電壓變化而變化，10V時約100KΩ,2V時約20KΩ
校零方式 每次換量程時或每次改變測量模式時校準零點
測量模式 RMS(真有效值）VOLTAGE MEAN(電壓整流平均，電流真有效值） AC(交流) DC(直流)
整機功耗 ＜10VA
儀器工作電源 AC 100V-240V 45-440Hz DC 100V-300V
通訊接口 USB(標配), RS232/485(標配) 以太網（選配）
測量精度（0.15%）
參數 測量范圍 誤差 分辨率
電壓 (0.5～40V/600)V DC ±（讀數的0.1%量程的0.2% )
0.5 Hz ≤ f< 45 Hz ±(讀數的0.1% +量程的0.2% )
45 Hz ≤ f ≤ 66 Hz ±(讀數的0.05% +量程的0.1 % )
66 Hz < f ≤ 1 kHz ±(讀數的0.1% +量程的0.2 % ) 0.001V
電流 0.05mA～0.1A/20A/40A 0.001mA
功率 U*I*PF DC ±(讀數的0.1% +量程的0.2% )
0.5 Hz ≤ f< 45 Hz ±(讀數的0.3% +量程的0.2% )
45 Hz ≤ f ≤ 66 Hz ±(讀數的0.05% +量程的0.1 % )
66 Hz < f ≤ 1 kHz ±(讀數的0.2% +量程的0.2 % )
0.0001mW
功率因數 0.001～1.000 0.5 Hz ≤ f≤ 66 Hz ±0.01
66 Hz < f ≤ 1 kHz ±0.02 0.001
頻率 0.5Hz～2KHz 0.1％ 0.01Hz
電能累計
0～999999MWh
0～-99999MWh DC ±(讀數的0.1% +量程的0.2% )
0.5 Hz ≤ f< 45 Hz ±(讀數的0.3% +量程的0.2% )
45 Hz ≤ f ≤ 66 Hz ±(讀數的0.05% +量程的0.1% )
66 Hz < f ≤ 1 kHz ±(讀數的0.2% +量程的0.2% )
0.001mWh
安時累計
0～999999MAh
0～-99999MAh DC ±(讀數的0.1% +量程的0.2% )
0.5 Hz ≤ f< 45 Hz ±(讀數的0.1% +量程的0.2% )
45 Hz ≤ f ≤ 66 Hz ±(讀數的0.05% +量程的0.1% )
66 Hz < f ≤ 1 kHz ±(讀數的0.1% +量程的0.2% )
0.001mAh
電能計時 99999h ± 2秒/小時 1秒
諧波 1～50次
精度等級：
B級IEC61000-4-7 基波頻率最高分析次數
10Hz~65Hz 50
65Hz~100Hz 32
100Hz~200Hz 16
200Hz~400Hz 8
0.01
