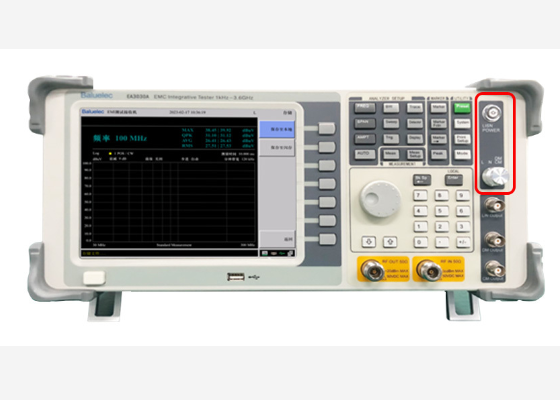

EA3030A EMI 接收機、頻譜分析儀、網絡分析儀綜合測試儀
- EA3030A EMI 接收機、頻譜分析儀、網絡分析儀綜合測試儀
頻率范圍：1kHz~3.6GHz；
分辨率帶寬：1Hz~3MHz(-3dB)，200Hz/9kHz/120kHz/1MHz(-6dB)；
符合CISPR 16-1-1標準，包含CISPR-AVG、CISPR-RMS、QPK檢波器；
EMI接收、頻譜分析、網絡測量、LISN電源、共差模分離；
EMC診斷、仿真、整改及預檢測一體化；
內嵌多種EMC測試標準（GB/GJB/EN/CISPR/FCC），支持自定義標準；
支持ETR測量分析軟件和遠程控制接口，可組建EMC自動測試系統；
豐富的測試附件，適用于汽車電子、照明、家電等行業的EMC測試；
產品分類：
EMC綜合測試儀
關鍵詞：
手冊下載：
申請試用
咨詢購買
概述
性能特點
產品參數
型號對比
產品配置
資料下載
通用附件（選件）
EA3030A 綜合測試儀是一款緊湊型的電磁兼容測試診斷裝置，它綜合了 EMI 接收機、頻譜分析儀、網絡分析儀、濾波器設計仿真、人工電源網絡和共差模分離裝置等多種儀器功能。借助綜測儀，用戶可以在早期發現傳導和輻射干擾，定位干擾源，確定干擾分量;通過設計濾波器濾除干擾信號，再經綜測儀標準模板測試，驗證改進后的結果是否達到要求，從而節省產品開發周期，縮短認證時間。
內嵌多種EMI測量標準
內嵌GB/GJB/EN/CISPR/FCC等多種EMI測量標準，支持自定義標準。
EMI接收機和頻譜分析儀二合一
雙系統模式：EMI接收機和頻譜分析儀模式自由切換測量。
多種檢波方式
峰值PK、準峰QP和平均AV等檢波方式。
內置LISN和共差模分離器
LISN與共差模分離器輸出端口可開關切換輸出。
可組建EMC自動測試系統
可編輯EMC測量分析測量軟件和遠程控制接口，可組建EMC自動測試系統，輸出測試報告。
頻率范圍：1kHz~3.6GHz
讀數精度：±( 頻標讀數 × 頻率基準精度 + 末位顯示單位的一半 )
分辨率帶寬范圍：200Hz/9kHz/120kHz/1MHz
分辨率帶寬精度：＜10%
檢波器：正峰、負峰、準峰、平均、R M S
掃描時間：100us~100s
掃描點數：301~1001
頻率范圍：9kHz~30MHz
額定電流：10A
分離頻率范圍：10kHz~30MHz
型號名稱 EMI接收頻率范圍 幅度測量不確定度 頻譜頻率范圍 人工電源網絡頻率范圍 共差模分離器頻率范圍 跟蹤源頻率范圍 價格
EA3030A 1kHz～3.6GHz ±2.0dB 1kHz～3.6GHz 9kHz～30MHz 10kHz～30MHz 100kHz～1.5GHz 聯系報價
配置 描述 訂貨號
主機 綜合測試儀(1kHz~3.6GHz) EA3030A
標配 CD光盤(用戶手冊、編程手冊)
電源線(220VAC)
N/SMA-JK接頭
N/BNC-JK接頭
BNC/SMA-KJ接頭
雙SMA電纜(70mm)
雙SMA電纜(80cm)
雙BNC電纜(60cm)
內置人工電源網絡(10A)
內置跟蹤源(10kHz~1.5GHz)
共差模分離器(9kHz~30MHz)
選配 脈沖限幅器 PLA030
射頻開關 RFS003
電流注入探頭 PRBI-400
電流檢測探頭 PRB330
探頭校準夾具 CLA001
低噪放大器(+5V DC) LNA010
近場探頭 ANT01
功率探頭 UP60
EMC測試軟件 BL.EMC.ETR
