- 雷擊浪涌發生器SOSIN 8/20

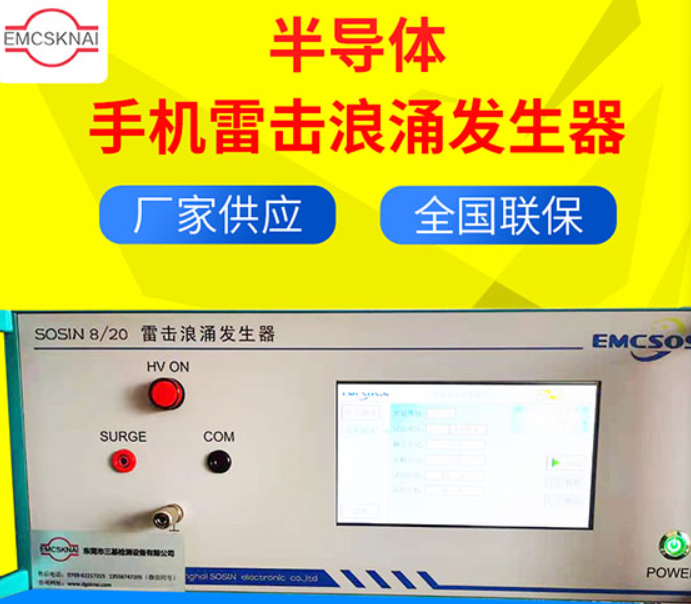

660V半導體雷擊浪涌發生器
詳情說明
8/20半導體/手機配件低電壓雷擊浪涌發生器
雷擊浪涌發生器技術參數
1、 雷擊浪涌發生器介紹
雷擊浪涌發生器SOSIN 8/20專門針對防浪涌保護等半導體器件及通信產品而設計的防浪涌測試產品，產品符合IEC61000-4-5和GB/T17626.5及 GR-1089-CORE等相關標準要求。
2、 產品設計制造依據標準
l GB/T 17626.5-2008《電磁兼容試驗和測量技術 浪涌(沖擊)抗擾度試驗》
lIEC61000-4-5：Testing and measurement techniques-Surge immunity test
3、產品特點
●7寸彩色觸摸屏；
●支持中英文語言，方便不同用戶使用；
●內置環境自動檢測程序；
產品技術參數
主機技術參數
符合標準 GB/T 17626.5、IEC61000-4-5、GR-1089-CORE
操作方式 7英寸彩色觸摸屏
浪涌波形 開路電壓波：1.2±30% /50μs ±20%
短路電流波：8±30% /20 μs±20%
開路電壓 2～660V±10%
短路電流 1～330A
浪涌極性 正 / 負，正負交替
輸出阻抗 2 Ω
輸出模式 通電測試、脫電測試
耦合/去耦網絡 內置，8A
次數 1～9999 次
間隔時間 3～9999s
工作電源 AC220V 50/60Hz
環境溫度 15 ℃～35 ℃
CDN技術參數
耦合浪涌電壓 5～±660V
耦合電容 9uF / 18uF
去耦電感 1.5mH
共模電阻 10Ω
容量 DC 1～300V，5A
4、雷擊浪涌發生器實測波形
1.開路1.2/50μS電壓波形 2.短路8/20μS電流波形
