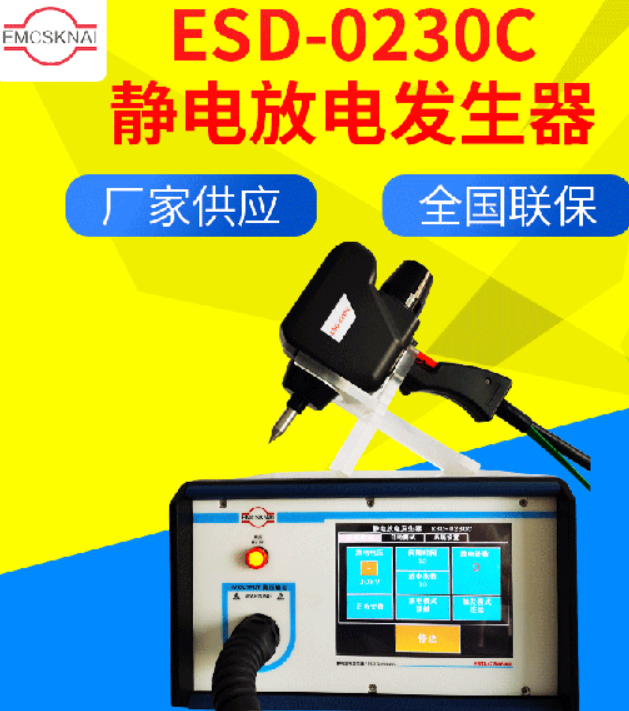

- ESD-0230C靜電放電發生器
30KV靜電放電發生器
詳情說明
30KV全自動靜電放電發生器配置技術方案書
一、產品簡介：
ESD-0230C靜電放電發生器是研制的一種在性能上完全滿足IEC61000-4-2和GB/T17626.2標準要求的測試儀。其最大靜電放電電壓可以達到30kV，足以覆蓋標準中最嚴酷等級的靜電電壓要求(第4級氣隙放電的靜電電壓要求為15kV)，同時適用于更多的應用領域以及未來新標準的要求。所以ESD-0220C靜電放電發生器可用于絕大多數電氣與電子設備的靜電放電試驗，而且可以保證試驗的可比性和再現性。
二、儀器配置方案：
1、靜電放電抗擾度試驗
滿足試驗標準：IEC61000-4-2 ； GB/T17626.2；GJB128A；GJB1649；GJB548A；GB/T19951；
IEC 61000-6-1；IEC 61000-6-2；IEC 61326；IEC 61340-3-1；EN 61000-6-1；
EN 61000-6-2；EN 61326；ITU-T K.20；ISO 14304；Bellcore GR-1089-Core
ANSI/ESD STM5.1；ANSI/ESDSTM5.2；IBC747-1；JEDEC EIA/JESD22；MIL-STD-750；MIL-STD-883E/F；
ISO10605 ；ISO14304 ；GR 1089
試驗目的：主要模擬帶電的人體或器物對設備干擾及破壞情況，用于評點電子設備抗靜電破壞的能力。
ESD-0230C特點如下：
ESD-0230C靜電放電發生器是完全滿足IEC61000-4-2標準要求的測試儀。其最大靜電放電電壓
可以達到30kV，可用于絕大多數電氣與電子設備的靜電放電試驗;而且可以保證試驗的可比性和再
現性。易于更換的阻容套件，可方便的進行IEC模式、HBM模式及MM模式等三種模式試驗， 適
用于各類半導體器件、電子線路和設備的靜電放電試驗。該儀器具有性能穩定、使用方便等優點；
并滿足IEC、EN、GB等相關標準要求。
性能優秀 ：放電穩定、空氣放電電壓保持5秒以上，真正是完全符合標準。
結構緊湊:整機輕便(約4kg)，結構小巧美觀。
功能齊全:IEC電壓，主機自動觸發模式，電壓漸升掃描、正負循環切換、用戶自編程等智能功能。
放電精準:空氣放電模式符合標準要求（電壓保持5秒以上），與歐美產品相同。放電基本不受空氣濕度影響，放電重復性好。業內最輕巧的放電槍，附帶輻射干擾很小，且使測試過程非常輕松。
高性價比:主要器件全進口，精度高、故障率低，20kV長時間穩定工作，系少數可以取得中國合格評定國家認可委員會（CNAS）計量報告的國產靜電放電發生器。
ESD-0230C技術參數：
主要技術參數：
1、輸出電壓：0.1～30.0Kv±5％
2、電壓極性：正或負
3、觸發模式：SINGLE單次；COUNT按設定的放電次數放電；20pps20次／秒；
4、測試功能：內置IEC等級，
5、 放電模式：接觸或氣隙；放電間隔：0.05～9.99s(當20pps模式下，放電間隔為0.05s)
6、 計數器：1～9999(用于放電次數計數)
7、 放電電容：150Pf±10％（標準配置；特殊要求可定制）
8、 放電電阻：330Ω±10％（標準配置；特殊要求可定制）
9、 放電電極：圓錐形接觸放電電極及球形氣隙放電電極
10、 使用環境：環境溫度：10℃～35℃ 相對濕度：30％～60％
11、 電源：單相AC85～265V，50／60Hz
12、 重量：約4kg
