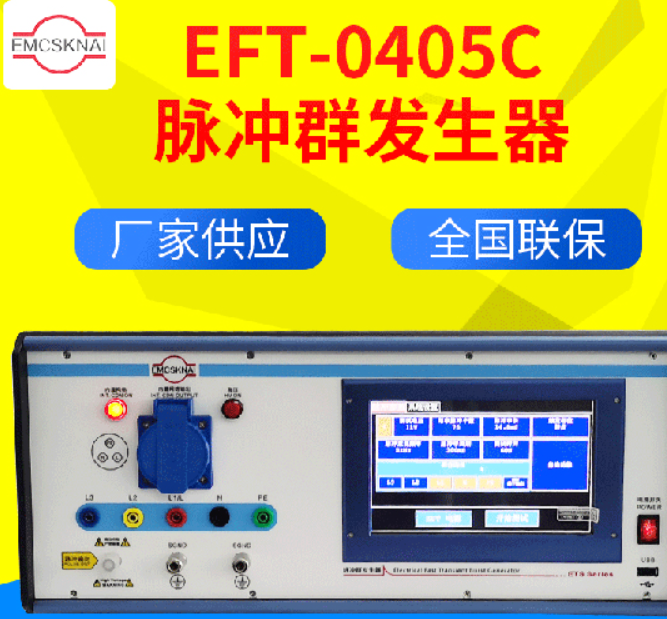

- 全自動電快速瞬變脈沖群發生器EFT-0405C
5KV脈沖群發生器
詳情說明
5KV全自動電快速瞬變脈沖群發生器
配置技術方案書
1、電快速瞬變脈沖抗擾度試驗
依據標準：IEC61000-4-4 GB/T17626.4
試驗目的：主要模擬電網中繼電器或接觸器在開路電感性負載時產生的干擾，用于評定電子電子產品經受來自電源線或信號線的瞬變群脈沖干擾時的抵抗能力。
簡單介紹
EFT-0405C系列群脈沖發生器旨在為評定電氣、電子產品的電源線、信號線或控制線經受電快速瞬變脈沖群干擾時的性能確定一個共同的、能再現的依據。該發生器的性能完全滿足IEC61000-4-4和GB/T17626.4標準的要求。
主要特點：
7寸觸摸LCD界面，功能豐富，操作方便，軟件易于升級，性價比高。
· 電子式高壓電源，電壓穩定精度高。
· 內置電腦控制，穩定可靠，操作方便，測量可編程實現全自動測試。
· 脈沖形成電路中采用進口無感大功率電阻，確保脈沖波形穩定不變。
· 耦合網絡采用新技術，輸出能量充足。
· 最高電壓達5kV，脈沖串長度、脈沖串間隔可調。最高脈沖重復率達1.2MHz。
主要技術指標
輸出電壓
0.2～5.0kV±5％
脈沖極性
正、負及自動交替。
脈沖重復頻率
0.1～1200.0kHz±10％
脈沖串長度
標準
15ms@2.5kHz/5kHz；750us@100kHz；250us@300kHz
脈沖可調
脈沖個數可在1～255選擇
脈沖串長度=（脈沖個數-1）/脈沖重復頻率；
脈沖前沿
5ns±30%
脈沖寬度（在50Ω）
50ns±30%
脈沖寬度（在1KΩ）
35ns～150ns
脈沖串周期
1~999mS
內阻
50Ω或1000Ω±20%，特殊要求可以定制。
耦合去耦網絡
內置三相五線(耦合系數達95%，其他國產為80%)
網絡容量
AC380V/16A，DC250V/16A
AC380V/30A，DC250V/30A
外形尺寸（mm）
440×430×450（D×W×H）
440×430×450（D×W×H）
整機重量
約16kg
約20kg
主機電源
單相AC220V±10%、50/60Hz
LCD彩色觸摸界面
輸出波形圖：
2、電容耦合夾：
