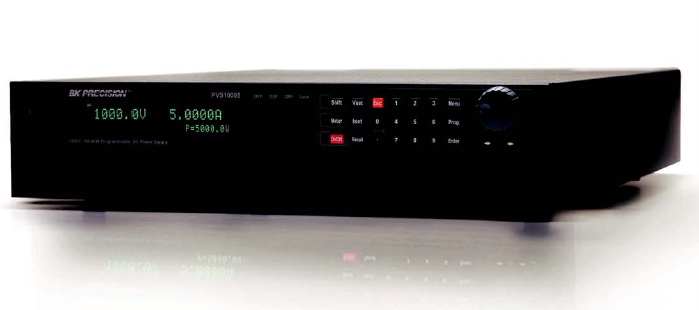

可編程直流電源供應器PVS60085 PVS10005 PVS60085MR PVS10005MR
- PVS系列可編程直流電源供應器
PVS60085 PVS10005 PVS60085MR PVS10005MR
產品特色
? 2U/5KW高功率密度設計
? 電壓輸出范圍選擇：600V及1000V
? 電壓/電流斜率可調
? 電壓分辨率高達10mV,電流分辨率高達0.1mA
? 數字鍵、飛梭旋鈕、功能鍵操作
? 低紋波和噪聲輸出(100mVrms/600mVpp)
? 功率因素高達0.99
? 效率高達90%
? 最高可同時并聯50臺輸出(250KW)
? 過電壓(OVP)、過電流(OCP)保護功能
? 遠程壓降補償功能(Remote Sense)
? 9組編程,每個編程各有100個步驟可編輯
(支持單機編輯及軟件編輯)
? 快速的瞬時變換時間(≦0.5mS)
? 太陽能電池陣列模擬功能(內建EN50530&Sandia
之I-V曲線表達式)
? 可模擬不同溫度及照度下的I-V 曲線
? 單機可編輯101組太陽能電池模擬曲線
? 可模擬太陽能電池屏蔽下的I-V 曲線（1024點）
? 軟件具有數據記錄功能
? 可測試靜態（Static）及動態（Dynamic）MPPT
效能
? 內建EN50530 & Sandia & NB/T 32004法規
? 軟件實時顯示最大功率追蹤狀態及曲線
? 市電輸入降為110V時,輸出功率依然可達2.5KW
? 標準接口USB/RS232/RS485/模擬控制/GPIB/LAN
B&K推出PVS系列太陽能電池陣列模擬電源,2U/5KW的高功率密度設計,電壓分辨率最高為10mV,電流分辨率最高為0.1mA。具有可模擬太陽能電池陣列功能,
其高速響應的設計用以模擬太陽能電池的輸出I-V曲線,可應用于光伏逆變器的最大功率追蹤(MPPT)效能測試。
單機內建101組太陽能電池參數于內存內,用戶可于前面板設定太陽能電池I-V特性參數(Vmp/Pmp/法規/材料)
,經由計算后建立高達1024點的模擬太陽能電池數組 I-V曲線給予光伏逆變器測試其靜態效能(MPPT)。若是應用于大功率PV Inverter測試時,
可以利用主從模式來并聯至50臺250KW的輸出。PVS系列太陽能電池陣列模擬電源操作簡易方便,使用前面板數字鍵及飛梭旋鈕輸入設定值,后面板附上標準的USB/RS232/RS485/模擬控制/GPIB/LAN接口易于程控。
真實的太陽能電池陣列會因氣候、照度、下雨、云遮進而影響輸出I-V曲線,因此;本機搭配人性化的操作軟件,藉由：(1) 設定I-V特性 (Vmp/Pmp/法規/材料)及標準照度（Ｗ/m2)參數及溫度,讓使用者測試光伏逆變器或儲能逆變器于不同條件下,進行動態模擬MPPT。
再加上實時顯示的 Vdc/Idc/Power/MPPT(W)/ MPPT(%)/Avg MPPT(%)等讀值,可立即了解整個追蹤狀況。為了方便使用者測試各地區法規 ,還在軟件上內建了EN50530 & Sandia & NB/T 32004測試法規,并且將報表值直接存盤于計算機上。
太陽能電池陣列模擬軟件 (Solar Array Simulation) 特點
n 輸入參數多元化(Vmp/Pmp/法規/材料)
n 測試靜態/動態最大功率追蹤效率
n 用戶定義模擬曲線
n 模擬一天的日照條件下之最大功率追蹤效能
n 用戶定義日照曲線
n 模擬各種氣候條件下的I-V曲線(照度、下雨、云遮)
n 實時量測MPPT效率及平均MPPT效率
n 實時觀看MPPT點相對位置
n 實時報表存取
n 內建EN50530 & Sandia & NB/T 32004法規
PVS 系列太陽能電池陣列模擬電源提供軟件數字接口, 經由 PC 透過 USB 界面來控制,用戶可非常容易地使用此軟件編輯 I-V 曲線后下載至單機 101 組內存內, 或是透過軟件接口實時的控制及量測顯示 PV Inverter 的最大功率追蹤狀況及讀值記錄。PV Inverter 工作原理為將太陽能電池之輸出直流電轉換為交流電, 且依實際照度及溫度大小而改變輸出 I-V 曲線, 此時 PV Inverter 內建的最大功率追蹤(MPPT)功能,可實時地追蹤太陽能電池最大輸出功率輸入至電網或電池內,來建立起有最佳效能的太陽能發電系統。
MPPT 最大功率追蹤將是 PV Inverter 非常重要的指針規格,此軟件可編輯多種太陽能電池的 I-V 輸出特性參數(Vmp/Pmp/法規/材料), 此參數可讓使用者容易設計及驗證 PV Inverter 的最大功率追蹤電路, 再加上一整天的照度變化編輯, 讓整個仿真 I-V 曲線更趨完善。
遠程控制和編程 測試系統集成 這些電源提供標準USB、RS-232、GPIB和LAN接口促進測試系統開發和集成。PVS系列支持符合SCPI的協議，并隨LabVIEW提供? 驅動程序。 列表模式下的測試序列執行 列表模式功能允許用戶對電源的步驟列表進行編程提供的內部內存并執行它們。共100步可分配給每個內部內存位置，最多9個位置。測試序列可通過USB遠程編程，使用SCPI命令或隨附的RS-232、GPIB或LAN接口應用軟件。測試序列可配置為單個或重復處決每個步驟的設置包括電壓、電流、持續時間和輸出狀態 模擬編程和監控接口 除了前面板和遠程接口控制，電壓和電流也可以使用模擬控制信號對值進行編程。權力電源可通過電壓從零到滿刻度進行外部控制電源（0-5 V/0-10 V可選）或電阻（0-5 kΩ/0-10千Ω 可選對于高壓型號）。模擬接口還提供以下功能監測輸出電壓和電流、調節模式（CV或CC），或指示故障狀況的發生。
規格說明
型號
PVS60085
PVS10005
PVS60085MR
PVS10005MR
額定輸出
輸出電壓1
600V
1000V
600V
1000V
輸出電流2
8.5A
5A
8.5A
5A
輸出功率
5100W
5000W
3000W
3000W
電源效應（線性調整率）
電壓
60mV
100mV
60mV
100mV
電流
4.25mA
2.5mA
4.25mA
2.5mA
負載效應（負載調整率）
電壓
60mV
100mV
60mV
100mV
電流
8.5mA
5mA
8.5mA
5mA
紋波和噪聲 ( 20Hz ～ 20MHz )
電壓
≦100mVrms / ≦500mVpp
≦100mVrms / ≦600mVpp
≦100mVrms / ≦500mVpp
≦100mVrms / ≦600mVpp
電流
15mA
10mA
15mA
10mA
分辨率
輸出電壓/輸出電流
10mV/0.2mA
100mV/0.1mA
10mV/0.2mA
100mV/0.1mA
顯示電壓/顯示電流
10mV/0.2mA
100mV/0.1mA
10mV/0.2mA
100mV/0.1mA
可編程精確度 ±(% of output + offset)
電壓
0.05% + 300mV
0.05% + 500mV
0.05% + 300mV
0.05% + 500mV
電流3
0.1% + 8.5mA
0.1% + 5mA
0.1% + 8.5mA
0.1% + 5mA
顯示精確度 ±(% of output + offset)
電壓
0.05% + 300mV
0.05% + 500mV
0.05% + 300mV
0.05% + 500mV
電流3
0.1% + 8.5mA
0.1% + 5mA
0.1% + 8.5mA
0.1% + 5mA
暫態響應時間4
≦0.5mS
≦0.5mS
≦0.5mS
≦0.5mS
OVP 調整范圍
5 ~ 660V
5 ~ 1100V
5 ~ 660V
5 ~ 1100V
OVP 精確度
6V
10V
6V
10V
OCP 精確度
85mA
50mA
85mA
50mA
指令響應時間
20mS
效率5
90%
功率因素
0.99
遠端補償
6V
10V
6V
10V
上升時間（滿載）
≦100mS
≦250mS
≦100mS
≦250mS
上升時間（空載）
≦100mS
≦250mS
≦100mS
≦250mS
下降時間（滿載）
≦100mS
≦250mS
≦150mS
≦400mS
下降時間（空載）
≦3000mS
≦5000mS
≦3000mS
≦5000mS
標配接口
模擬控制 I/O 接口、USB、RS485、RS232、GPIB、LAN
一般規格
電源
200~240 Vac
電源范圍
-15%~+10%(當電源低于190Vac時,機器輸出功率會降低10%)
頻率范圍
47~63 Hz
最大輸入功率
5800VA
3500VA
操作溫度
Operation (0℃～40℃)
存儲溫度
Storage (-40℃～85℃)
尺寸( W×H×D )
417.6 X 88 X 532.4 mm
重量
15 kgs
質保期
一年
1 最小電壓保證可到 5V; 2 最小電流保證最大可到額定輸出電流的0.4%; 3 滿功率掃描的0.1%; 4 負載時輸出電流從額定輸出電流的50%變化到100%，輸出電壓的變化穩定到額定輸出電壓的0.5%所需的時間; 5 90%典型值是在標稱電源和最大負載條件下。
