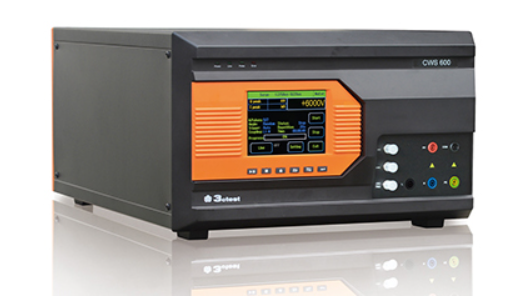

3ctest組合波雷擊浪涌模擬器CWS 60/600/800/1000
- 3ctest組合波雷擊浪涌模擬器CWS 60/600/800/1000
雷擊浪涌是由于閃電、電子電氣開關動作時而產生瞬態高壓或大電流現象，幾乎所有的電子電氣設備都會受到浪涌的影響。CWS 600系列組合波雷擊浪涌模擬器是為了模擬浪涌脈沖干擾現象而專門設計的一款高端測試設備，性能完全滿足歐盟 CE 認證及CCC認證對單相受試設備的抗擾度測試要求，可配置自動控制外置的耦合/去耦網絡，對三相受試設備進行測試。增加PMC 1200模塊，可滿足IEC 61000-4-9測試。
特點：
> 5.7寸彩色觸摸屏前面板操作；
> 內置單相耦合/去耦網絡
> 測試排程功能，操作簡單
> 250 V AC/16 A; 110 V DC-1/12 A
> 可控制外置三相耦合/去耦網絡
> 浪涌電壓、電流監測LCD顯示
> 以太網 、RJ45接口，用于PC遠程控制、打印測試報告
技術參數
儀器型號 輸出電壓 輸出波形 輸出阻抗 峰值采集
1.2/50 us
8/20 us 10/700 us
5/320 us 2Ω 15Ω 40Ω
CWS 60G 20-600V √ √
CWS 600 0.3-6kV √ √ √
CWS 800 0.3-8kV √ √ √
CWS 1000 0.3-10kV √ √ √
CWS 600T 0.3-6kV √ √ √
CWS 600CT 0.3-6kV √ √ √ √ √ √
儀器型號 選配耦合/去耦網絡 選配脈沖磁場
IEC 61000-4-9
GB/T 17626.9 機箱尺寸
內置單相三線
AC 220V 16A
DC-1 220V 12A 外置三相五線
SPN 38XXT
AC 380V 16A
DC-1 220V 16A(30A) 19英寸
6U 19英寸
8U
CWS 60G √
CWS 600 √ √ √ √
CWS 800 √ √ √ √
CWS 1000 √ √
CWS 600T √
CWS 600CT √ √ √
通用參數
同步 0°-360°，1°步進設置或隨機方式
極性 正、負、正負交替
觸發方式 自動、手動、外部信號觸發
脈沖周期 5-99s（最短取決于實驗電流）
實驗次數 1-999次
失效檢測 失效時前面板LCD顯示，并中斷儀器工作
儀器工作狀態指示 前面板LED指示、LCD顯示
EUT電源電壓注入 4mm2香蕉插頭線
檢測輸出方式 標準1米同軸線
顯示屏 5.7英寸TFT彩色觸摸屏
工作電源范圍 AC 110V/220V,±10%，50/60Hz（國內默認AC 220V）
保險絲 6A
最大功耗 200W
用戶儲存空間 無窮(PC)
通訊方式 以太網、RJ45
機箱尺寸（W*H*D） 19英寸/6U/8U
儀器重量 CWS 600 約37kg
CWS 800 約58kg
溫度范圍 15–35℃
濕度范圍 45%-75%
氣壓范圍 86kPa～106kPa
