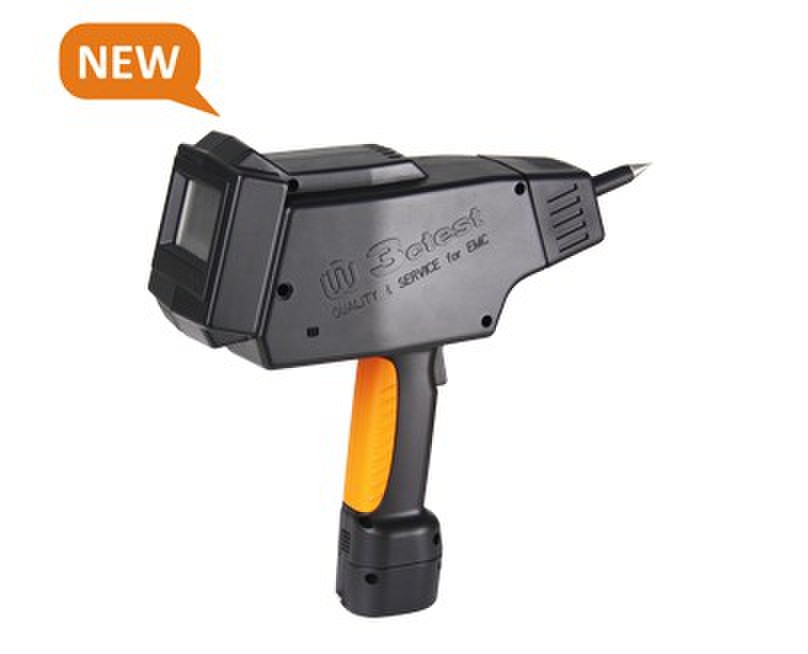

泰思特3Ctest手持式靜電放電模擬器EDS20H
- 泰思特3ctest手持式靜電放電模擬器EDS20H
人體對物體或兩個物體之間的靜電有時會產生高達數千伏的電壓，可能引起電氣、電子設備的電路發生故障，甚至損壞。EDS 20H是一款最先進的手持式靜電放電模擬器，也是一款自主研發生產的手持式靜電放電發生器，依照 EN/IEC 61000-4-2 等要求精確地模擬靜電放電脈沖干擾，根據人體工程學設計，無額外的機箱，可用電池和電源適配器供電。LCD觸摸屏簡單易操作，RC模塊可更換，內置溫度濕度計，遠程控制軟件，確保了在各種測試場合使用的可靠性。
標準
Bellcore GR-1089-Core、IEC/EN 61326 、IEC/EN 61000-6-1&-6-2、IEC 61340-3-1、IEC 61000-4-2、IEC 61326、ISO 14304、ISO 10605、GB/T 17626.2、ITU-TK.20
優點
1. 1.人體工程學設計；
2. 2.LCD觸摸屏控制；
3. 3.一體化設計（無機箱）；
4. 4.溫濕度記錄和保護；
5. 5.自動極性轉換；
6. 6.放電模塊可互換，自動識別；
7. 7.電池支持長時間測試；
8. 8.內置標準測試程序庫；
9. 9.智能檢測空氣放電失效性
參數
參數
接觸放電 1000V – 18,000V +/-5%
空氣放電 1000V – 18,000V +/-5%
電壓步進 100V
保持時間 大于 5s
極性 正、負 自動切換
RC模塊識別 自動識別并LCD顯示
溫濕度 內置溫濕度計，記錄和保護功能
測試電壓 LCD觸摸屏顯示
觸發
脈沖重復頻率 單次/0.1/0.2/0.5/1/2/5/10/20Hz
觸發模式 手動&自動
脈沖計數 1---9999
軟件觸發模式 通過光纖接口由計算機軟件遠程控制
輸出
接觸放電模式 符合標準 EN/IEC 61000-4-2
150pF/330ohm
上升時間 0.8ns +/- 25%
首次峰值電流 2kV 時 7.5A +/- 15%
4kV 時 15.0A +/- 15%
6kV 時 22.5A +/- 15%
8kV 時 30.0A +/- 15%
30ns 時的電流值 2kV 時 4.0A +/- 30%
4kV 時 8.0A +/- 30%
6kV 時 12.0A +/- 30%
8kV 時 16.0A +/- 30%
60ns 時的電流值 2kV 時 2.0A +/- 30%
4kV 時 4.0A +/- 30%
6kV 時 6.0A +/- 30%
8kV 時 8.0A +/- 30%
顯示與控制
顯示 LCD觸摸屏 ，128 x 64 像素
功能鍵 觸摸屏 和觸發按鍵
供電電壓
電池供電 18kV接觸放電狀態，1Hz,放電20h
未操作超過 10 分鐘后自動切斷電源
電池待機時間大于30h
電池類型 NiMH
電源充電器 通過 MAD 電源適配器供電
電源適配器 連續測試時，用于替代充電電池
隨機標準配件
標配阻容模塊 150pF/330 ohm放電模塊（系統默認），可更換
放電電極 空氣放電頭、接觸放電頭
電源適配器 連接測試時，用于替代充電電池
電池模塊 可充電鎳電池X2
接地線 2m接地錢
包裝箱 手提箱
資料 原廠測試證書和操作手冊
選件（不包含在主機中）
DM1-RFCl 150pF/330 ohm
快速繼電器放電模塊
上升時間200ps-300ps
DM2 150pF/2,000 ohm (ISO 10605)
DM3 330pF/2,000 ohm放電模塊
DM4 100pF/1,500 ohm放電模塊
DM5 330pF/2000 ohm(ISO 10605)
DM6 330pF/330 ohm(ISO 10605)
DM7 100pF/1500 ohm
DM8 150pF/150 ohm
DM9 500pF/500 ohm
DM10 500pF/5000 ohm
DMX 根據用戶需求定制的放電模塊
Esd.control 遠程控制及報告生成軟件
光纖接口
接地高壓電阻 2x470 kohm
垂直耦合板 50cm x50cm 鋁材
水平耦合板 1600cm x80cm 鋁材 木底座
參考接地板 2700cm x1800cm 鋁材
測試桌 1.6 x0.8cm 全實木
滿足IEC 61000-4-2要求
光纖接口 與電腦相連的光纖接口為USB型接口
電纜長3m或6m
ESD校準裝置 型號：BX602用于IEC/EN61000-4-2的波形校準，包括2ohm靶心/4GHz，衰減器，同軸電纜，和使用說明書
