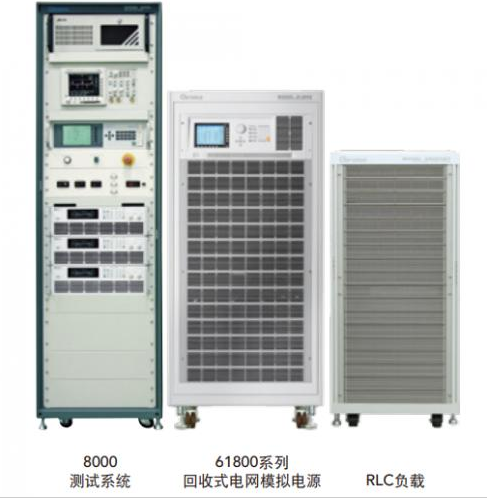

回收式電網模擬電源(61800-100)
- 主要規格：
- 功率規格61800-100:105kVA
- 回收式電網模擬電源(61800-100)
產品簡介
目前市場對替代能源的需求正在穩定增長中，因此對于并網型分布式電源的配置、例如太陽能發電和風力發電設備已訂出特定規范和測試標準(例如:UL1741SA/IEEE1547/IEC62116)。對此個設備制造商必須依照規范來進行測試以證明設備符合標準。Chroma61800-100回收式電網仿真電源可提供這方面的解決方案，其全四象限、能源回收以及電壓波形編輯功能可符合上述法規和測試標準要求。使用者可依測試需求更改相關的參數，以模擬UUT所需的電網狀態測試條件，其中包括電壓、頻率、相位變動，其他項目包括三相電壓跌
詳細信息
特點
■功率規格61800-100:105kVA
■電壓規格:0~300V,400V(選配*1),500V(選配*2)
■頻率:DC,30Hz~100Hz
■可選擇單相或三相交流輸出
■能源回收功能，可提供100%額定電流回收能力
■符合PVinverter、SmartGrid及EV相關產品測試應用
■可控制電壓及頻率的變動速率
■可設定電壓和電流的輸出限制
■可設定電壓波形0~360度開關機角度
■輸出電壓變化的同步TTL信號
■LIST、STEP、PULSE模式做測試電源擾動(PLD)仿真
■電壓瞬斷瞬變仿真(符合LVRT低電壓穿越測試)
■諧波和間諧波的失真波形合成
■參數量測功能包括個階電流諧波成份
■可程序化模擬接口
■數字接口:GPIB、RS-232、USB、以太網絡
■并聯模式只支持三相輸出
■能源回收式交流負載功能(選配)*1
■120kVA800VLN串聯高壓功能(選配)*1
主要功能及應用
致茂/Chroma61800-100回收式電網仿真電源為定電壓輸出，可應用于一般用電產品(例如:家電產品，開關式電源)的測試，會對負載輸出功率，同時以拉載過電流設定(OCP)來保護。當待測物為會將能量回饋到電網的產品(例如:太陽能逆變器，雙向充放電機)等分布式發電設備，在輸出電壓的同時，若偵測到輸出得功率為＂負(-)＂功率時，它就會啟動能源回收機制，將逆變器所產生的逆灌電流/負功率能量轉換到交流電網。不像一般交流電源無法承受待測物回灌能量，還可應用到正負電壓/電流正反方向的全四象限，且具備能源回收功能，正足以成為電網模擬電源。
除了可輸出平穩的電壓和頻率外，61800-100提供強大編輯功能模式(STEP/PULSE/LIST)，可仿真多種電網異常及擾動狀態以符合測試需求。STEP和PULSE模式提供來單步或連續的電壓變動。此功能常用來仿真電源干擾，例如周期瞬降，瞬間高壓，電壓漸降等。用戶可使用LIST模式來編輯更復雜的測試波形，包含100個序列可設定開始與結束的狀態，波形成份可含AC和DC，幾乎可組成想要的所有信號波形。運用這些模式，61800系列可仿真各種各樣的電壓瞬降，中斷和變異的波形，同時做為符合IEC61000-4-11(認證前測試)和-4-13/-4-14/-4-28的法規免疫性測試。用戶可應用SYNTHESIS(合成)功能，以50Hz或60Hz為基本頻率，來設定50階的諧波成份，形成周期性的失真波形。另外提供INTERHAR功能，這是用來在基頻之外，設定另一個非諧波的變動頻率成份，可從0.01Hz掃描到2400Hz，能幫助發現待測物輸入端的諧振點或抗干擾的脆弱點
61800系列可藉由主從機并聯(Master-Slave)輸出模式來符合更高輸出功率應用需求，其中61860-100機種可互相支持并聯功能(并聯數***多為5臺)，且***大輸出功率為300kVA。**如有61800-100并聯應用需求請聯絡Chroma業務代表，請注意61800-100無法和61830/61845/61860機種互相并聯使用。
