2500V數字絕緣電阻測試儀，絕緣搖表
- 用 途：
- 適于在各種電氣設備的維修、試驗及檢定中作絕緣測試。
- BL2671絕緣電阻測試儀(500V/1000V/2000V/2500V)
◆ 性能特點
●適于在各種電氣設備的維修、試驗及檢定中作絕緣測試。
●31/2LCD大屏幕數字顯示，分辨率高,讀數方便。
●有四種額定絕緣測試電壓，負載能力強。
●操作便捷，攜帶方便，準確、可靠、穩定。
●低耗電、12V/1.8AH鋰電池供電，使用時間長。（或采用交流AC220V供電。）
●電池電壓不足，有欠壓標志符“ ”顯示。
●具有防震、防塵、防潮結構，適應惡劣工作環境。
●保護功能完善，能承受短路和被測電器殘余電壓沖擊。
◆別稱：數字兆歐表，絕緣搖表

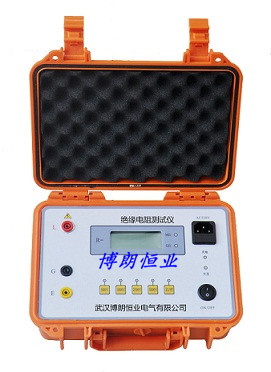

◆產品外形
◆技術指標
型 號 BL2671
額定電壓（V） 500V；1000V；2000V；2500V
工作電壓（V） 額定電壓±10% 負載≥20MΩ
測量范圍及誤差 (1~1999)MΩ ±(5%RDG+2d)
(2.00~199.9)GΩ ± (10%RDG+2d)
輸出短路電流 ≤2mA
◆ 其它指標
● 絕緣電阻: ≥50M? (1000V)
● 耐壓: AC 3kV 50Hz 1min
● 工作溫度和濕度: －10℃ ～ +50℃ ＜85%RH
● 電源: 直流DC12V鋰電池
● 耗電: ≤150mA；
● 外形尺寸: 260mm(L)×180mm(W)×100mm(D)
● 重量: ≈1kg
◆使用方法
●確認被測試品安全接地，試品不帶電。
●確認儀表E端（接地端）已接地。
●按了高壓開關按鈕后，儀表E、L端就有高電壓輸出，請注意安全！
●測試完畢，請及時關閉高壓和工作電源。
1. 電池檢查及更換
儀表在接通電源工作時，顯示屏若顯示“ ”欠壓符號，表示電池電量不足，應更換新電池。
2. 測試
將儀表E端接試品的接地端（或一端），L端接試品的線路端（或另一端）。將選擇開關置所需的額定電壓位，顯示屏首位顯示“1”，表示工作電源接通。按一下高壓開關按鈕，高壓指示燈點亮，顯示屏上顯示的數值就是被測試品的絕緣電阻值。當試品的絕緣電阻值超過儀表量程的上限值時，顯示屏首位顯示“1”，后三位熄滅。
注：測量時，由于試品有吸收、極化過程，絕緣值讀數逐漸向大數值漂移或有一些上下跳動，系正常現象。
3. G端（保護環）的使用
測量高絕緣電阻值時，應在試品兩測量端之間的表面上套一導體保護環，并將該導體保護環用一測試線連接到儀表的G端，以消除試品表面泄漏電流引起的測量誤差，保障測試準確。
4. 關機
讀數完畢，先按高壓開關關斷高壓，高壓指示燈熄滅；再將旋鈕擰至OFF關閉電源。對電容性試品還應將試品上的剩余電荷放完，再拆下測試線，以免電擊傷人。
