250V-5000V高壓絕緣電阻測試儀,絕緣搖表
- 用 途：
- 是測量大型變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
- BL2672A絕緣電阻測試儀(250V/500V/1000V/2500V/5000V)
◆概述
我公司生產的BL2672A絕緣電阻測試儀采用嵌入式工業單片機實時操作系統，數字模擬指針與數字段碼顯示完美結合，該系列表具有多種電壓輸出等級（250V、500V、1000V、2500V、5000V）、容量大、抗干擾強、模擬指針與數字同步顯示、交直流兩用、操作簡單、自動計算各種絕緣指標(吸收比、極化指數)、各種測量結果具有防掉電功能等特點。是測量大容量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
◆別稱：

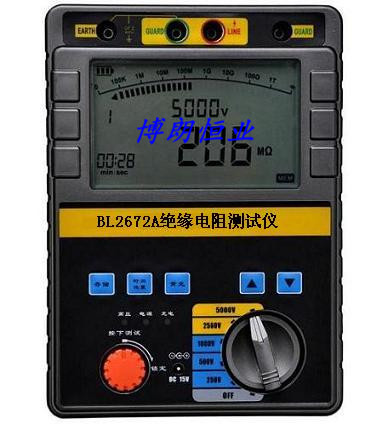

◆儀表外形
◆產品特性
1、 有多種電壓輸出選擇BL2672A(250V/500V/1000V/2500V/5000V)，測量電阻量程范圍可達0～200GΩ。
2、 兩種方式同步顯示絕緣阻值。模擬指針的采用可容易觀察絕緣電阻的變化范圍，數字顯示的采用可精確得出測量結果。
3、 采用嵌入式工業單片機和實時操作軟件系統。自動化程度高、抗干擾能力強，儀器可自動計算吸收比和極化指數，無須人工干預。
4、 操作界面友好，各種測量結果具有防掉電功能，可連續存儲19次的測量結果。
5、 儀表產生高壓時，有提示音輸出并有相應顯示。
6、 內置殘留高壓放電電路，測試完畢可自動放掉被測設備上的殘留高壓。
8、交直流兩用，配置可充電池和交流適配器。
8.儀表采用便攜式設計，便于野外操作。
9、高壓短路電流≥3.5mA，是測量大型變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
◆技術指標
表1：BL2672A技術指標
型 號 BL2672A
輸出電壓 250V DC 500V DC 1000V DC 2500V DC 5000V DC
精
度 溫 度 23℃±5℃
絕緣電阻 250K～5G
±5％ 500K～10G
±5％ 1M～20G
±5％ 2.5M～50G
±5％ 5M～100G
±5％
其它范圍：±10％
輸出電壓 2M～10G
±5％ 4M～20G
±5％ 8M～40G
0～+10％ 20M～100GΩ
0～+10％ 40M～200G
0～+10％
高壓短路電流 ≥3.5mA
工作電源 8節AA型高容量充電電池，外置充電適配器(或8節AA型堿性電池)
工作溫度及濕度 -10℃～40℃，最大相對濕度85％
保存溫度及濕度 -20℃～60℃，最大相對濕度90％
絕緣性能 電路與外殼間電壓為1000V DC時，最大2000MΩ
耐壓性能 電路與外殼間電壓為2500V AC時，承受1分鐘
尺 寸 230mm×190mm×90mm (L×W×H)
重 量 3KG
附 件 測試線一套，說明書，合格證，充電適配器,電源線
