氧化鋅避雷器阻性電流測試儀
- 用 途：
- 適用于各種電壓等級的避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。

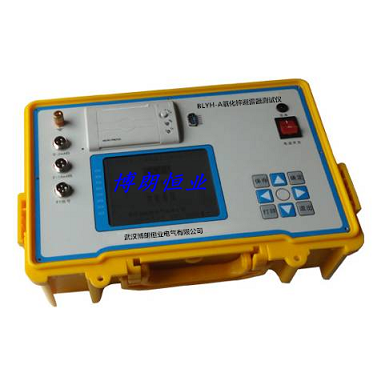

- BLYH-A 氧化鋅避雷器測試儀
◆產品用途
BLYH-A 氧化鋅避雷器測試儀是用于檢測避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。
儀器操作簡單、使用方便，測量全過程由微機控制，可測量避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。
◆別稱：氧化鋅避雷器測量儀
◆產品特點
1.儀器標準配置不帶高能鋰離子電池，可選配內置。
2.5.7寸320×240液晶顯示器,高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作和使用。
3.適用于避雷器帶電、停電或試驗室等場所使用。
4.電流、電壓傳感器完全隔離，安全可靠。分三次測試A、B、C三相避雷器可保存為一組試驗數據。
5.儀器可連續測試，顯示電壓電流曲線，并可快速打印數據和曲線。
6.內部配置存儲器，可掉電存儲200組試驗數據。
7.選配RS232通訊接口，可通過上位機進行試驗，導出試驗數據。
8.可進行抗干擾計算，補償A、C兩相電流受B相偏差。
9.高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。
10.選配置內帶高能鋰離子電池，特別適合無電源場合。儀器內部只帶弱電，電壓不超過12V，充電狀態亦可工作。
11.采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。
◆技術指標
1.工作電源：AC220V/50Hz；若選配內帶高能鋰離子電池，內部電池供電，充電時間>3小時，連續工作時間>8小時
2.測量范圍：
泄漏電流:0-10mA；
電壓:30-100V。
測量準確度：
電流：全電流>100μA，±5%讀數±1個字；
電壓：基準電壓信號>30V時，±2%讀數±1個字；
3.測量參數：
泄漏電流全電流波形、基波有效值、峰值。
泄漏電流阻性分量基波有效值及3、5、7次有效值。
泄漏電流阻性分量峰值：正峰值Ir+ 負峰值Ir-。
容性電流基波，全電壓、全電流相角差。
電壓有效值。
避雷器功耗。
4.電壓基準信號取樣方式：20米（可擴展）
5.儀器尺寸： 主機360mm×260mm×140mm
6.儀器重量： 主機5.0kg
◆注意事項
1.檢查儀器、安裝等性能發現異常及時反饋，確認完好后方可使用。
2.正確接線，接線順序必須 是儀器首先可靠接地，再來接其他的線。
3.儀器必須可靠接地，保證人和儀器的安全。
4.PT二次取參考電壓時，應仔細檢查接線以避免PT二次短路。
5.電壓信號輸入線和電流信號輸入線務必不要接反，如果將電流信號輸入線接至PT二次側或者試驗變壓器測量端，則可能會燒毀儀器。
6.在有輸入電壓和輸入電流的情況下，切勿插拔測量線，以免燒壞儀器。
7.本儀器不得置于潮濕和溫度過高的環境中，試驗完畢或人員離開必須斷電。
8.儀器損壞后，請立即停止使用并通知本公司，不要自行開箱修理。
◆運輸、貯存
1.運輸
設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。
設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許最高堆碼層數為二層。
運輸設備途中，儀器面板應朝上。
2.貯存
設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。
設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。
