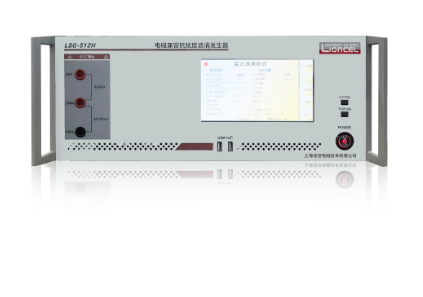

- 雷擊浪涌發生器 LSG-512H-12CB
LSG-512 系列是凌世研制，輸出可高達 12 kV 的雷擊浪涌發生器，全彩電容觸摸屏控制，技術領先，產品成熟，為用戶產品中雷擊浪涌測試提供可靠依據。1.2/50 μs 發生器標配脈沖磁場功能。
技術特點:
7'' 彩色電容觸摸屏提供友好強大的人機操控界面；
USB 數據記錄功能（選配）。
可擴容脈沖磁場功能；
外部觸發；
安全鎖、外同步功能；
中英文界面可切換，通用電源設計，滿足不同地域用戶測試需求；
內置 IEC 標準設置及用戶自定義設置，實現一鍵開機測試；
優異的干擾波形及干擾特性；
豐富完善的通信接口設計，標配 RS485 串口、LAN 口、USB 口、無線 WIFI；
無線 WIFI 遠程升級功能；
界面直接快速編寫測試程序，真正實現測試操作智能化；
符合標準：IEC 61000-4-5 Ed.3? EN 61000-4-5? GB/T 17626.5? ITU K.21? ITU K.20? ANSI C 62.41
應用領域：新能源汽車、風電行業、太陽能行業、工業設備、電力儀表、車載電子、醫療器械、照明器具、 通信傳輸、音視頻設備、低壓電器、電子部件、電動工具、信息技術設備、軌交航天電器、儀器儀表
技術參數：
規格型號
LSG-512H-12CB
干擾類型
雷擊浪涌抗擾度
輸出電壓極性
正/負/正負自動交替
輸出電壓
100V~12kV±10% 10V?步進
輸出阻抗
2Ω±10%
輸出電流
50A~6000A±10%
源輸出電壓波形
上升沿：1.2μs±30%?半寬：50μs±20%
源輸出電流波形
上升沿：8μs±20%?半寬：20μs±20%
源輸出過沖
峰值電壓/電流的?30%以下
適配?EUT?電源
AC≤900V，DC≤1500V
脈沖磁場測試參數（需另配磁場線圈?PMF-801C-F、SC-1000?或?SC-300）
磁場強度
100A/m~2000A/m
電流波上升沿
8+2.4-0.8μs（1m*1m?線圈時）；8+3.2?0.8μs（1m*2.6m?線圈時）
電流波半波寬
20+6?2μs（1m*1m?線圈時）；20+8?2μs（1m*2.6m?線圈時）
脈沖極性
正極/負極，正負交替
脈沖輸出次數
1～9999?次
脈沖間隔時間
10～9999s
通用參數
工作電源
AC 85V~264V 50/60Hz 120W
顯示界面
彩色觸摸屏 語言：中/英/可選
上位機接口
WIFI?接口，LAN?接口
尺寸
19"/4U
儀器重量
20kg
溫度范圍
15℃-35℃（操作條件）
濕度范圍
30%-60%（操作條件）
氣壓范圍
86kPa-106kPa
隨機標配
主機、測試線、電源線、保險絲、檢測報告、說明書
可選附件
電源線耦合去耦網絡
CDN-5320H 系列，CDN-5320M 系列
信號線耦合去耦網絡
CDN-508S，CDN-508SUS，CDN-508SUD
磁場線圈
PMF-801C-F，SC-300，SC-1000
