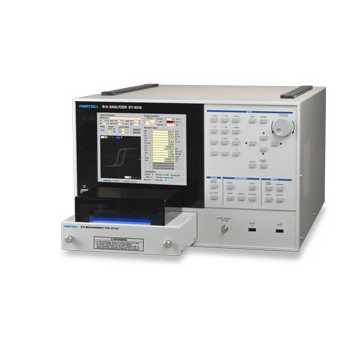

- BH分析儀SY-8218 / SY-8219 由鐵氧體制成的軟磁元件在電氣元件中起著重要作用，因為它們的應用范圍很廣，從低頻應用（例如微型電動機的磁軛） 到高頻應用（例如反激變壓器，偏轉線圈，高頻）變壓器和磁頭。在實際操作中， 這些磁性部件顯示的特性不同于直流磁性特性或使用LCR表測量的特性。 測試頻率 ：10Hz至10MHz（SY-8218）/ 10Hz至1MHz（SY-8219） 應用信號波形：正弦或脈沖（10Hz至1MHz） 輸入電流：±6A，最大值 輸入電壓：最大±200V 激發方式：自動激發 （在固定的Hm，BmI1m或V2m下） 可以通過施加交流磁場進行消磁來消除殘留通量 項目 規格 測量方法 交叉功率法（符合IEC62044-3） MeasurementItem（符號） 最高 磁通密度（Bm），殘余磁通密度（Br），最大磁場強度（Hm），矯頑力（Hc），矩形比（Br / Bm），相對振幅磁導率（μa），鐵損（Pc，Pcv，Pcm） ，一次勵磁電流（I1m），二次感應電壓（V2m），相位（θ），總磁鏈（2φm），視在功率（VA），阻抗磁導率（μ; z），復磁導率（μ'，μ” ），損耗系數（tanδ），電感（L），電阻（R），阻抗（| Z |），品質因數（Q），總諧波失真（THD） 波形顯示 BH曲線，勵磁電流，感應電壓，磁場，磁通密度 測試頻率 正弦曲線 10Hz至10MHz（SY-8218） 10Hz至1MHz（SY-8219） 廣場 10Hz至1MHz（占空比50） 磁場信號檢測 無感電阻上的壓降，最大電流為±6A 磁通密度信號檢測 感應電壓檢測線圈上的電壓檢測，最大信號檢測電壓為±200V 數字化儀 16位（8192點/周期） 樣品連接方式 可選擇2個或1個線圈（繞組）方法 顯示 8.4吋TFT-LCD SVGA 800x600像素 功率 AC100V至AC240V，50 / 60Hz，大約 130VA（最大） 尺寸 重量 大約 420W X 266H X 480D（毫米） 約 12.5公斤 外部記憶 USB端口用于數據存儲 配飾 參考樣品，POD蓋，交流耦合器模塊，功率放大器電纜（BNC-BNC），OSC電纜（SMA-BNC），電源電纜，操作手冊（CD-ROM），用戶指南
