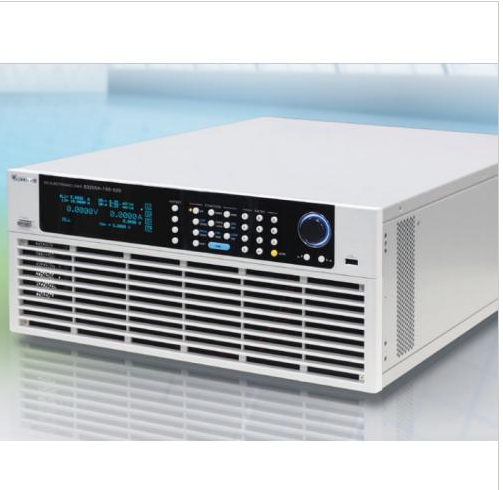

- 可編程電子負載(63205A-1200-200)
產品簡介
致茂/Chroma 63205A-1200-200提供了另一個更方便的選擇-使用者自定義波形，能模擬真實的拉載電流，可將經示波器擷取的實際電流波形數據或自行編輯的電流波形，透過圖形化操作軟件輕易的將波形儲存在其內部閃存(Flash)，即可拉載使用者所定義的任意波形，可省下DAQ卡或波形產生器的費用，如下圖所示。63200A系列共提供10組儲存空間可存波形，可達150萬個波形點數，足以提供所需的測試。此外，在拉載實際電流的同時，也可以提供了拉載過程中所發生***大峰值電壓的正負值，用戶無須透過示波器來觀察電壓變
詳細信息
電池放電測試功能介紹
針對電池放電測試，63205A-1200-200提供用戶三種放電模式 : 定電流、定電阻與定功率模式，并透過設定截止電壓與停止時間(1秒~100,000秒)，讓電子負載能正確的停止拉載，確保電池不會因過度放電而損壞。除此之外，在量測方面，能測量電池的放電電量(WH、AH)與總放電時間。舉例說明 : 當按下Load ON開始拉載，63200A系列的內部定時器會開始進行計數，直到電池電壓降至所設定的截止電壓或按下Load OFF停止拉載，定時器才會停止計數。電池放電測試功能亦可應用在超電容的放電時間測試和其他相同應用等。
基本特點
■額定功率 :5kW
■電壓范圍 : 1200V
■電流范圍：200A
■定電流、定電阻、定電壓及定功率操作模式
■定電阻+定電流、定電阻+定電壓、定電流+定電壓等進階操作模式
■主/從并聯控制，并聯數量高達10臺
■靜態與動態負載下進行同步動態控制
■用戶自定義波形
■定阻抗模式仿真電容性負載開機
■外部負載電流仿真
■高達50kHz的自動變頻動態掃瞄
■實時的電源供應器負載瞬時響應仿真及電壓峰值量測
■可透過前面板直接編程255組時序
■超高精準度的電壓及電流量測
過電流與過功率測試功能介紹
電源設計時，為確保使用者的安全及降低電源的損壞率，過電流保護或過功率保護機制往往是需要被考慮與設計，中茂/Chroma 63205A-1200-200的過電流與過功率測試，可提供使用者自行設定步階電流或步階功率來進行電源的過電流或過功率保護測試，并于電子負載判定此測試結果為Pass或Fail，測試過程中的***大功率值(Pmax)，亦能自動擷取并顯示于顯示器上，能幫助使用者不透過示波器即可驗證所設計的過電流與過功率機制是否正確，更可為使用者減少許多測試時間。
訂購信息
63202A-1200-80 1200V/ 80A/2KW
63203A-1200-120 1200V/ 120A/3KW
63204A-1200-160 1200V/ 160A/4KW
63205A-1200-200 1200V/ 200A/5KW
63206A-1200-240 1200V/ 240A/6KW
63208A-1200-320 1200V/ 320A/8KW
63210A-1200-400 1200V/ 400A/10KW
63212A-1200-480 1200V/ 480A/12KW
63215A-1200-600 1200V/ 600A/15KW
63218A-1200-720 1200V/ 720A/18KW
63220A-1200-800 1200V/ 800A/20KW
63224A-1200-960 1200V/ 960A/24KW
A600009 GPIB線 (200cm)
A600010 GPIB線 (60cm)
A632000 63200A系列計算機圖形化軟件操作接口
A632006 NI USB-6211多功能DAQ數據擷取卡
A632007 過電壓保護盒 (僅供1200V機型使用)
A632009 Slave 機型(600V/1680A/24kW)
A632010 Slave 機型 (1200V/960A/24kW)
A636000 GPIB 界面
A636010 Ethernet 界面
B632000 3U機型專用把手 (2kW/3kW)
B632001 4U機型專用把手 (4kW/5kW/6kW)
B632002 7U機型專用機框耳架 (8kW/10kW/12kW)
B632003 10U機型專用機框耳架 (15kW/18kW)
B632004 13U機型專用機框耳架 (20kW/24kW)
