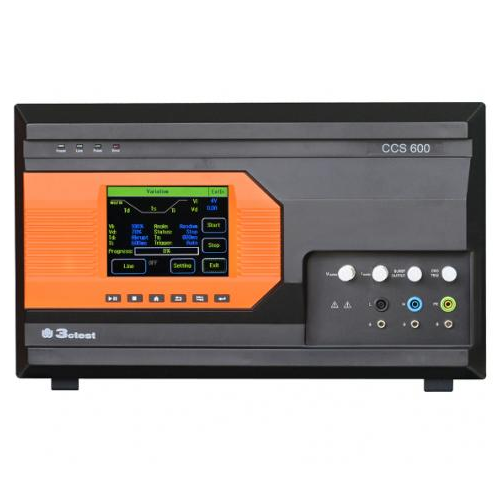

組合式抗擾度(EMS)測試設備(CCS600)
- 主要規格：
- 0.25 kV-4.8 kV(±10%）
- 組合式抗擾度(EMS)測試設備(CCS600)
CCS 600是一臺智能型多功能組合式抗擾度(EMS)測試設備，它能夠滿足國際標準和產品系列標準對瞬變脈沖、浪涌和電壓跌落測試的各種要求，測試電壓***高可達6 KV。 CCS系列是全兼容抗擾度測試方案***佳選擇，不但滿足歐盟CE認證及CCC認證對單相受試設備的抗擾度測試要求，內置全自動單相耦合/去耦網絡，通過自動控制的外置耦合/去耦網絡（***高可達100 A）還可進行三相五線受試設備測試。為您提供多種測試所需附件，用來滿足工頻磁場測試等各種應用需求。
詳細信息
泰思特CCS600組合式抗擾度測試儀主要特點
★7寸彩色觸摸屏前面板操作
★浪涌失效偵測功能
★浪涌電壓、電流測量采集
★測試編排程功能
★內置多功能測試模塊組合
★內置全自動單相耦合/去耦網絡AC250V16A；DC-1110V12A
★可控制外置三相耦合/去耦網絡等功能模塊
★以太網、RJ45接口，用于PC遠程控制、打印測試報告
CCS600組合式抗擾度測試儀滿足測試標準
技術參數
符合IEC 61000-4-4電快速瞬變脈沖群測試
測試電壓范圍
0.25 kV-4.8 kV(±10%）
源阻抗
50 Ω
極性
正、負、正負交替
上升時間
5 ns±30%，50 Ω負載，1000 Ω負載
脈沖波形
5/50 ns，50 Ω和1000 Ω負載
脈沖頻率
0.1 kHZ-1000 kHz
脈沖持續時間
50 ns±30%，50 Ω負載
脈沖群持續時間
0.075 ms-750 ms
50 ns-15/+100 ns，1000 Ω負載
測試持續時間
1 s-9999 s
脈沖群周期
11 ms-9999 ms
同步
0°-360°，1°步進設置或隨機方式
觸發方式
自動、手動、外部觸發
耦合/去耦網絡
內置單相自動耦合/去耦網絡 單相三線AC 220 V 16 A Max 250 V
符合IEC 61000-4-5浪涌抗擾度測試
測試電壓范圍
0.3 kV-6 kV （±10%）
測試電流范圍
0.15 kA-3 kA （±10%）
電壓波形
波前時間1.2 μs（±30%）半峰值時間50μs（±20%）
源輸出阻抗
2 Ω
電流波形
波前時間8μs（±20%） 半峰值時間20 μs（±20%）
耦合電容
9μF、18μF
輸出極性
正、負、正負交替
脈沖周期
5 s-99 s（***短取決于試驗電壓）
耦合電阻
10 Ω、0 Ω耦合電阻可選IEC標準方式或自定義方式
實驗次數
1–999次
浪涌電壓、電流峰值
檢測
前面板BNC輸出
浪涌電壓1000 V:1 V
浪涌電流:500 A:1 V
液晶屏3位數字顯示測量值
同步
0° - 360°, 1° 步進設置或隨機方式
觸發方式
自動、手動、外部觸發
耦合/去耦網絡
內置單相自動耦合/去耦網絡 單相三線AC 220 V 16 A Max 250 V
CCS600選配測試功能和附件
1.Surge耦合去耦網絡SPN系列IEC61000-4-5SPN3832T(380V32A)SPN6932T(三相690V32A)SPN38100T(380V100A)SPN6916T(三相690V16A)
2.EFT耦合去耦網絡EFTN系列IEC61000-4-4EFTN3832T(380V32A)EFTN38100T(380V100A)
3.Surge&EFT耦合去耦網絡SPN系列IEC61000-4-4IEC6100-4-5SEPN3816T(三相380V16A)SEPN3832T(三相380v32A)SEPN6919T(三相690V16A)SEPN6932T(三相690v32A)
4.信號線/通訊線測試用耦合/去耦網絡IEC61000-4-5(A)4線通訊線耦合/去耦網絡(B)8線通訊線耦合/去耦網絡
5.電壓跌落變化測試VVT系列IEC61000-4-11
VVT2216系列220V單相16AS不含變化SV含變化
VVT3816系列380V三相16AT1不含變化VT1含變化調壓器
*1T3不含變化VT3含變化調壓器*3VVT2216SF220V單相16A標準輸出
