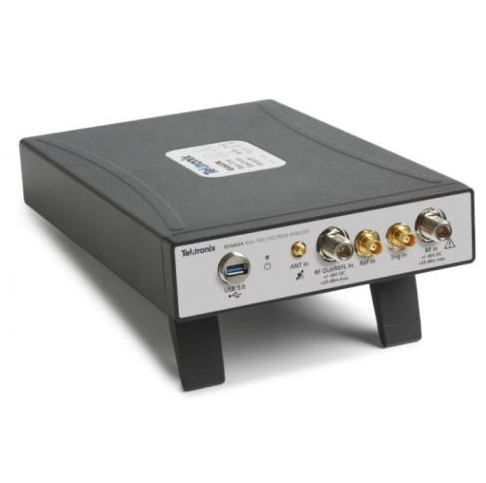

實時頻譜分析儀(RSA600)

  • 這真不是您需要的產品？
  • 品　　牌：
  • 美國泰克
  • 主要規格：
  • 9kHz~3.0/7.5GHz
  • 用　　途：
  • 電子產品測試
    • 實時頻譜分析儀(RSA600) 美國泰克RSA600系列提供實時頻譜分析和寬帶寬分析功能，可幫助工程師解決檢定、驗證和生產設計中所遇到的各種問題。系統核心是基于USB的RF頻譜分析儀，它捕獲40MHz帶寬，實現優異的保真度。由于具有70dB動態范圍和高達7.5GHz的頻率覆蓋范圍，您可以完整檢定高達40MHz帶寬的寬帶信號。USB外形可允許您在需要更多處理能力或內存時將處理能力遷移至PC。選配跟蹤發生器可以測量增益/損耗，迅速測試濾波器、放大器、雙工器和其他部件，您可以按需增加電纜和天線的VSWR、回波損耗、故障測距、電纜損耗等測量。 詳細信息 功能及優勢 ●9kHz~3.0/7.5GHz頻率范圍滿足各種分析需求 ●40MHz采集帶寬支持實時分析，捕獲瞬態信號，進行矢量分析 ●3GHz以下時0.2dB幅度精度(95%置信度) ●高速全頻寬掃描（25.0GHz/秒），便于快速設置和發現 ●標準GPS/GLONASS/北斗接收機 ●選配跟蹤發生器，執行增益/損耗、天線和電纜測量 ●DataVu-PC軟件能夠在可變帶寬中實現多臺記錄 ●SignalVu-PC軟件提供了實時信號處理及DPX頻譜/三維頻譜圖 ●標配應用編程接口，用來開發自定義程序 ●附件包括平板電腦、校準套件、適配器和穩定相位電纜，為設計、特性分析和制造提供了完整的解決方案 ●RF設備、子系統和系統的檢定 ●制造測試 ●移動現場操作 RSA600A與SignalVu-PC相結合，提供了高級現場測量功能 由于40MHz實時帶寬，獨特的DPX頻譜/三維頻譜圖顯示干擾信號或未知信號發生的每個時點，支持的***短持續時間可達27μs。下圖顯示了WLAN傳輸(綠色和橙色)，在屏幕中重復出現的窄信號是一只藍牙接入探頭。三維頻譜圖(屏幕上方部分)在時間上把這些信號清楚地分開，顯示任何信號碰撞。通過無人值守的模板監測功能，可以簡便地查找意想不到的信號。可以在DPX頻譜畫面上創建一個模板，在每次違規時采取相應操作，包括停止采集、保存圖片、保存采集或發送聽得到的告警聲。在下圖中，模板中紅色的地方發生了模板違規，保存了得到的屏幕圖片。模板測試可以用于無人值守監測，在播放記錄的信號時，可以在相同信號上測試不同的違規。 SignalVu-PC特定應用許可 SignalVu-PC提供了大量的面向應用的選項，既可以安裝在儀器上，也可以作為浮動許可在儀器之間遷移或附著在電腦上。應用包括： ●通用調制分析(27種調制類型，包括16/32/64/256QAM、QPSK、O-QPSK、GMSK、FSK、APSK) 使用CISPR峰值、準峰值和平均值檢測器進行EMC/EMI分析 ●分析基本速率、低能耗和Bluetooth5。部分支持增強數據速率 ●對第1期和第2期信號進行P25分析 ●對802.11a/b/g/j/p、802.11n、802.11ac進行WLAN分析 ●LTE?FDD和TDD基站(eNB)小區號和RF測量 ●繪制地圖 ●脈沖分析 ●AM/FM/PM/直接音頻測量，包括SINAD、THD ●播放記錄的文件，包括在所有域中進行全面分析 ●信號分類和勘測 EMC/EMI 可以使用儀器和SignalVu-PC，簡便地完成EMI預一致性測試和診斷測量?？梢栽谛Ｕ募休斎牒痛鎯ψ兯推?、天線、前置放大器和電纜增益/損耗，可以使用SignalVu-PC的標準雜散測量功能，為測試確定極限行。下圖顯示了30MHz~960MHz測試，其中陰影部分是FCCPart15ClassA極限。藍色譜線是捕獲的環境特點。違規記錄在圖下的結果表中。可以通過選項SVQP增加CISPR準峰值和平均值檢測器。可以通過選項EMCVU增加EMC預一致性測試解決方案。此選項支持許多預定義的限制線。它還新增了一個向?qū)В糜谳p松一鍵設置建議的天線、LISN和其他EMC附件。在使用新EMC-EMI顯示時，您只能在出現故障時使用耗時的準峰值以便加快測試。此顯示也提供一鍵環境測量。檢查工具用于在本地測量感興趣的頻率，無需掃描。 藍牙 增加了兩個新選項，幫助您在時域、頻域和調制域中進行基于BluetoothSIG標準的發射機RF測量。選件SV27支持RF規定的基本速率和低能耗發射機測量。TS.4.2.0和RF-PHY。TS.4.2.0測試規范。它還解調并提供增強數據速率數據包的符號信息。選件SV31支持藍牙5標準（LE1M、LE2M、已編碼LE）和核心規范中規定的測量。這兩個選件也解碼所傳輸?shù)奈锢韺訑?shù)據并使用顏色編碼符號表中的數據包字段以便清晰標識。提供了測試通過/失敗結果，支持量身定制的極限。下面的測量顯示了方差相對于時間關系、頻率偏置和漂移、測量摘要及測試通過/失敗結果。 技術規格 ●頻率范圍，RSA603A：9kHz~3GHz；RSA607A：9kHz~7.5GHz ●頻率標記讀數精度：±(RE × MF+0.001 × 頻寬)Hz ●溫度漂移：±0.9x10-6(-10~60 °C) ●外部基準輸入：BNC連接器,50Ω標稱值 ●外部基準輸入頻率：1~20MHz時每1MHz，外加以下頻率:1.2288MHz,2.048MHz,2.4576MHz,4.8MHz,4.9152MHz,9.8304MHz,13MHz,19.6608MHz。 ●外部基準輸入范圍：± 5ppm ●外部基準輸入電平：-10~+10dBm ●鎖定到GNSS時的精度：±0.025ppm2 ●GNSS天線斷開時的GNSS：培訓精度3，4±0.025ppm5 ●培訓精度：±0.08ppm6 ●RF輸入阻抗：50Ω ●RFVSWR(RFAttn= <1.2(10MHz~3GHz) ●輸入RF衰減器：0dB~51dB(1dB步進)
