阻抗分析儀(IM7580A IM7581 IM7583 IM7585 IM7587）
- 阻抗分析儀(IM7580)
產品簡介
IM7580A為了實現良好的頻率特性，根據基本原理設計各回路·基板組件·外殼結構等方面。此外通過數據分析和嚴謹的驗證將內部基板式樣的形狀以及屏蔽結構調整成***適用的狀態，從而實現100kHz~3GHz良好的頻率特性，這些技術精華都凝聚于這臺小巧的機身之中。關于測試頭的測量端子，為了提高在寬頻帶測試下的測量精度，采用頻率范圍更廣的3.5mm連接器，比其他微波連接器在頻繁地脫卸場景中擁有更好的重復性能。
詳細信息
◆將高穩定性測量變為可能的主機測量部分
測量部分采用高分辨率A/D轉換器。通過控制輸入信號的電平和頻率，***大程度的利用了A/D轉換器的動態范圍，實現了寬量程范圍的阻抗測試和***小偏差的測量。模擬回路中搭載的輔助FPGA中使用了***佳的數字濾波器，它能消除各回路中的干擾。此外，主要FPGA是通過將64bit浮點運算進行多段傳輸，以減少誤差實現高速運算處理。致力于測量的穩定性和高速化。
◆大型固態屏蔽層帶來的高性能化
采用了貼合基板和IC形狀的固態屏蔽層，降低了內部的交互耦合現象。此外，還降低了對外部的輻射影響，提高了抗干擾性能，在機身做到***輕量級別的同時也滿足EMC的高標準。
◆節省一半空間的小巧尺寸
一個測試機架可同時并列放置兩臺。對于這個級別的測試儀而言已經是非常輕巧緊湊的機身了
◆小巧機身，機動性提升
半個測試機架大小的緊湊型機身除了用于產線，其輕便性還能夠適應各種測量環境。
◆大畫面顯示操作舒適
大畫面顯示，根據使用場合可改變亮度、顏色以及顯示尺寸。舒適的觸摸屏操作帶來舒適的測量體驗。
◆手掌大小的測試頭
測試頭也采用僅手掌大小的緊湊設計，可設置于被測物的附近。不易受到干擾影響，可實現更為準確的測量。

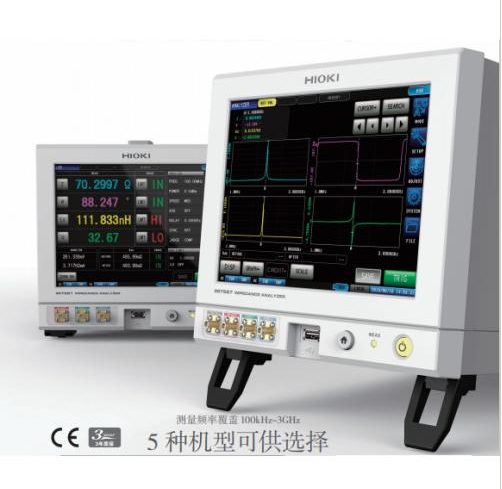

根據頻率有5種機型可供選擇
◆IM7580A
測量頻率 1 MHz～300 MHz
測量范圍 L： 0.0531 nH～0.795 mH C： 0.1061 pF～1.59 ?F (根據測量頻率而定)
測量信號電平 -40.0 dBm～+7.0 dBm
基本精度 Z：0.72% rdg. θ：0.41°
◆IM7581
測量頻率 100 kHz～300 MHz
測量范圍 L： 0.0531 nH～7.95 mH C： 0.1061 pF～1.59 ?F (根據測量頻率而定)
測量信號電平 -40.0 dBm～+7.0 dBm
基本精度 Z：0.72% rdg. θ: 0.41°
◆IM7583
測量頻率 1 MHz～600 MHz
測量范圍 L： 0.0265 nH～0.795 mHC： 0.0531 pF～1.59?F (根據測量頻率而定)
測量信號電平 -40.0 dBm～+1.0 dBm
基本精度 Z：0.65% rdg. θ: 0.38°
◆IM7585
測量頻率 1 MHz～1.3 GHz
測量范圍 L：0.0123 nH～0.795 mHC： 0.0245 pF～1.59 ?F (根據測量頻率而定)
測量信號電平 -40.0 dBm～+1.0 dBm
基本精度 Z：0.65% rdg. θ: 0.38°
◆IM7587
測量頻率 1 MHz～3 GHz
測量范圍 L： 0.0053 nH～0.795 mH C： 0.011 pF～15.9 ?F (根據測量頻率而定)
測量信號電平 -40.0 dBm～+1.0 dBm
基本精度 Z：0.65% rdg. θ: 0.38°
