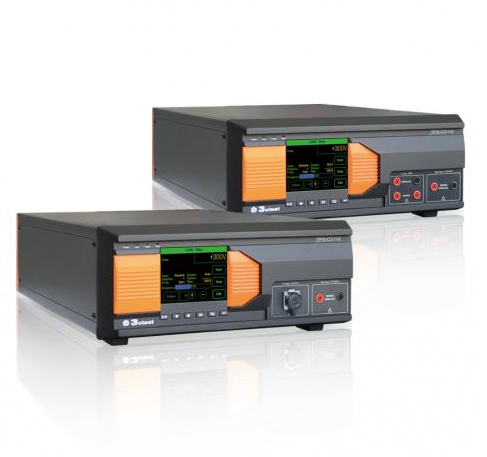

- 電源線尖峰脈沖發生器(TPS-CS106)
TPS-CS106電源線尖峰脈沖發生器是針對GJB 151A-1997、GJB 152A-1997、GJB 151B-2013和MIL-STD-461F標準中的CS106測試要求而設計開發的一款產品。能夠以1 Hz～20 Hz脈沖重復頻率施加在EUT不接地輸入電源線上，測試持續時間高達30分鐘，滿足0-600 V脈沖峰值線性調節。TPS-CS106設計基于第三代智能化控制平臺，彩色觸摸屏操作界面具有良好的人機對話功能，操作過程方便簡單，只需在參數設置頁面進行簡單的試驗需求設置，即可完成各種測試過程自
詳細信息
TPS-CS106電源線尖峰脈沖發生器基本特點
> 5.7寸彩色觸摸屏前面板操作；
> 滿足GJB151A、152A、151B中的CS106測試要求；
> 滿足MIL-STD-461F中的CS106測試要求；
> 多種故障自動判斷；
> EUT帶載電流高達300 A；
> 兼容新老標準；
測試連接示意圖1： 5/10us串聯試驗
泰思特TPS-CS106電源線尖峰脈沖發生器參數
測試電壓范圍
0 ~ 600 V（連續可調）
校準電壓
100 V ~ 600 V
GJB 151A-1997
GJB 152A-1997
波形參數、阻抗
0.15 μs脈沖寬度
（50%-0%）
≤0.15 μs
(<5 Ω)
5 μs脈沖寬度
（50%-0%）
≤5 μs (<2 Ω)
10 μs脈沖寬度
（50%-0%）
≤10 μs (<1 Ω)
GJB 151B-2013
MIL-STD-461F
波形參數、阻抗
上升時間（0%-100%）
1.5 μs±0.5 μs
下降時間（100%-0%）
3.5 μs±0.5 μs
脈沖寬度（0%-0%）
5.0 μs（1±20%）
反向過沖幅度
≤30% Vp
反向過沖持續時間
＜20 μs
源阻抗
≤2 Ω
輸出極性
正、負(0.15 μs僅正)
觸發
外部、自動、手動
脈沖重復頻率
1~20 pps
外部相位同步
0°~ 360°，電源頻率50 Hz-1000 Hz；可異步
并聯模式
5 μs/10 μs耦合變壓器內置; 0.15 μs耦合變壓器外置；
串聯模式
5 μs/10 μs 耦合變壓器外置(32 A, 50 A, 100 A, 200 A, 300 A可選，更高電流可定制);
0.15 μs耦合變壓器內置（32 A, 50 A）;
0.15 μs耦合變壓器外置（100 A, 200 A, 300 A可選，更高電流可定制）
輸出端口
4 mm插頭
校準電阻
外置
TPS-CS106電源線尖峰脈沖發生器選配附件
◆微秒脈沖變壓器 TPT-600-4
◆微秒脈沖變壓器 TPT-600-5
◆0.15 μs波形模塊 TPS-CS106-1
◆校準電阻模塊 CRM 050
◆穿心電容器 DCM 4032
◆人工電源網絡 LISN J50
