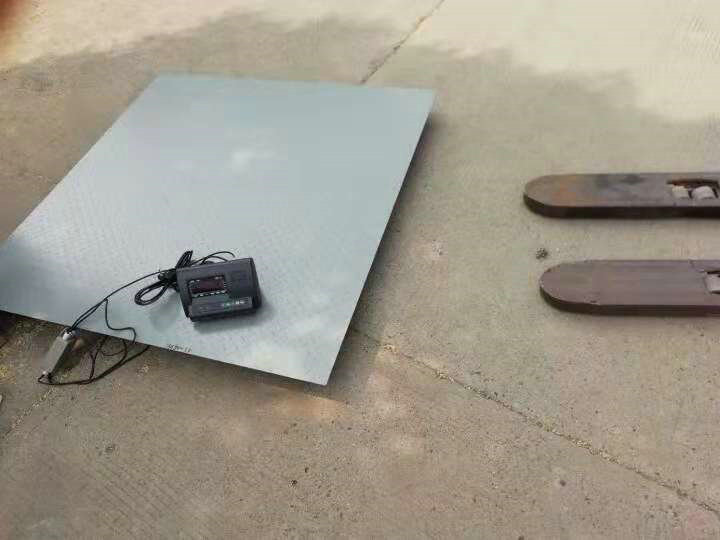

- 河北滄州市1.2*1.2米2T電子小地磅銷售
電子地磅秤結構簡介
電子地磅秤系統主要由橋秤板面、稱重壓力傳感器、前端信號放大器、稱重數據處理器、重量顯示器、打印設備等組成。其中稱重壓力傳感器、前端信號放大器在室外橋秤下,稱重數據處理器、重量顯示器、打印設備在室內。工作原理是:系統接通220V交流工作電源后,電子地磅衡器系統清零,稱重數據處理器送出勵磁信號通過前端放大處理到壓力傳感器,當車載貨物經過或停在橋秤上時,壓力傳感器送出毫安級的模擬信號回前端放大器,信號放大后再送回室內稱重數據處理器處理換算成相應重量顯示,需要打印時,通過打印機輸出。電子地磅秤使用220V50Hz交流市電,信號處理部分弱電設備的工作電壓一般在5～18V,工作電流多為毫安級;兩根勵磁信號線、兩條反饋信號線、兩條測量信號線共6根數據信號線。根據廠家設備要求,系統接地電阻應<4Ω。
電子地磅秤在工廠、礦山大型計量場合、高速公路車輛超載計量復合工作中的應用越來越普遍,然而,由于其系統采用的壓力傳感器、信號放大器、工控計算機抗過電壓能力差,工作原理也鮮為人知,因而在雷雨季節時常出現雷擊事故。
隨著微電子技術和國民經濟的迅速發展,電子地磅秤在大型計量場所得到愈來愈多的應用(如工廠大型進出貨物計量、高速公路車輛超載計量檢查、電廠汽車進煤計量等),已經完全取代傳統的機械式地磅秤。然而,在電子地磅秤的使用中發現,盡管其相對于機械式地磅秤計量準確、機械故障少,但出現電氣故障后將使整個系統癱瘓。
電子地磅秤是以一個微處理器為核心的單片機,抗過電壓、過電流能力差,電子地磅秤壓力傳感器部分又在室外,因而時常遭受雷電感應電磁脈沖的危害,造成系統癱瘓。
地磅注意事項
地磅合理的選型，安裝前基礎的施工，和地磅使用壽命以及故障頻次息息相關根據長期的現場調試經驗，以全電子地磅為例，地磅的現場使用和調試中主要存在下列幾種情況：地基和秤體的處理，傳感器選擇，稱重儀表的選擇，地磅使用方法等。
SCS全電子地磅的基礎結構分為無基坑和淺基坑兩種，施工中應滿足下列要求：基礎設計符合(JJG668--90固定式電子衡檢定規程》的要求；基礎的地耐力不低于98KPa；基礎必須挖到凍土層以下；有必要有排水溝道的必須修排水溝道。磅房內必須設置一根接地樁，接地電阻必須小于4歐姆。對于配置防浪涌保護裝置的地磅和配置防爆裝置的地磅有更加嚴格的要求，基礎施工時必須嚴格按照提供的指標完成，否則將達不到防浪涌保護和防爆的要求。在秤體安裝中筆者認為應注意的問題是安裝限位螺栓和調整限位間隙。安裝時必須做到限位間隙達到2～3衄，然后必須擰緊螺母。傳感器的安裝必須遵循傳感器廠家提供的安裝方法。安裝好的秤臺用水準儀檢查是否水平。同時檢查和校正秤臺四周的間隙，使之達到安裝要求。
