規  格

說         明

輸

入

模

擬

量

熱電偶

B、S、K、E、T、J、W

RTD

PT100、CU50

電壓

DC 0-5V， DC 1-5V，  DC 0-100mV， DC 0-20mV

電流

DC 0-10mA，DC 4-20mA

脈沖量

矩形/正弦/三角           幅度≥ 4V       頻率 0-15KHz

輸

出

模

擬

量

電流

0-10mA (負載≤750 Ω)      4-20mA (負載≤500 Ω)

電壓

0-5V (負載≥250 kΩ)       1-5V (負載≥250 kΩ)

開

關

量

SSR

5V/0.05A

SCR

40V/0.5A

繼電器

AC 220V/3A或DC 24V/5A  (阻性負載)

饋  電

DC 24V / 60mA

通

訊

波特率

1200-115200pbs

接口

RS232，RS485，帶高速光電隔離

協議

MODBUS-RTU， SR-BUS(SWP儀表通訊協議)

精   度

0.5%FS±1字 或 0.2%FS±1字

小信號切除

0-25.5%FS

測量范圍

-1999~99999字

采樣周期

0.25秒

記錄間隔

1秒-4分鐘之間以秒為單位共240檔可供選擇

參數設定

多語言菜單提示，通過按鍵或上位機通訊口設定

控制方式

可選擇帶回差的ON/OFF繼電器觸點輸出(AC220V/3A)

打印功能

可外接帶串口輸出的40字符/行或16字符/行的面板式、臺式微型打印機或，打印歷史數據或曲線。

顯示方式

5.6寸LED背光大屏幕真彩液晶(320×234點陣)圖形顯示

報警功能

每個通道最多可以設定4個報警點，每個報警點可選擇上限、下限、變化率上限、變化率下限、偏差值下限和偏差值上限報警等6種報警，可設置延時報警時間、報警回差、繼電器聯鎖輸出、蜂鳴器輸出，還可設置外接報警音響觸點功能，儀表保存最新的2000條報警信息。

保護方式

設定參數、記錄數據斷電保存10年以上，內置電源檢測電路，掉電時數據預先保存。

語   言

中文(簡、繁體)、英文，內置GB2312二級漢字庫，包含6500個16*16和12*12點陣簡、繁體漢字

使用

環境

環境溫度

-15 ℃-60 ℃

相對濕度

≤ 85%RH、避免強腐蝕性氣體

電源電壓

90VAC-260VAC (50-60Hz)

安  裝

儀表尺寸

144×144×190 mm

開孔尺寸

138⁺¹ ×138⁺¹  mm

安裝方式

卡條式固定架

功  耗

≤ 20W

重  量

約2.1kg

型 號

規格代碼

附加規格代碼

說 明

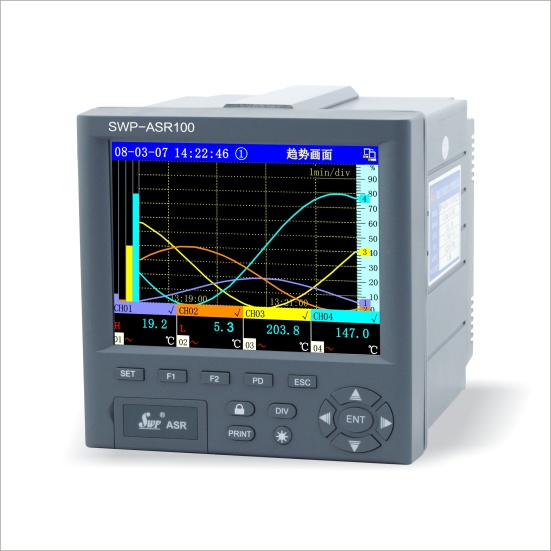

SWP-ASR100

□□

-□

-□

/□□□

ASR100系列無紙記錄儀

采集通道數

01~12

可選01~12通道 *1

存儲器容量

（MB）

-1

32（標配）

-2

64

-3

160

顯示語言

-0

簡體中文（標配）

-1

英文

-2

繁體中文

-3

多語言版（可在簡、繁、英之間切換）

附加規格

/C2

RS-232接口 *2

/C3

RS-485接口 *2

/P（1-3）

DC 24V饋電

/AO（1-4）

模擬量輸出路數

/F（1-4）

頻率輸入路數

/J（1-12）

（常開觸點）繼電器數

/JB（1-8）

（常開、常閉觸點）繼電器數

/U

帶通用USB接口

/L

帶流量積算功能

/T

帶天然氣運算功能

/PID

帶PID控制功能

/Dxxx

客戶定制功能 *3
