說 明
使用
環境
環境溫度
0~50℃
相對濕度
≤85RH 避免強腐蝕氣體
供電電壓
常規型 AC220V+10-15%（50Hz±2Hz）
特殊型 AC85~260V——開關電源 DC24V ±2V——開關電源
功耗
≤6W
輸入
信號
模擬量
熱電偶：標準熱電偶——B、S、K、E、J、T、WRe3-25等
電阻：標準熱電阻——Pt10、Pt100.1、Cu50、Cu100 等遠傳壓力電阻等
電流：0~10mA、4~20mA、0~20mA等——輸入阻抗≤250Ω
電壓：0~5V、1~5V、mV等——輸入阻抗≥250KΩ
開關量
脈沖信號：波形——矩形、正弦或三角波
輻度——大于4V（或根據用戶要求任定）
范圍——0~10KHz（或根據用戶要求任定）
接點信號：電接點輸入信號
輸出
信號
模擬量輸出
DC 0~10mA（負載電阻≤750Ω） DC 4~20mA（負載電阻≤500Ω）
DC 0~5V（負載電阻≥250KΩ） DC 1~5V（負載電阻≥250KΩ）
開關量輸出
繼電器控制輸出-繼電器ON/OFF帶回差。AC 220V/3A DC 24V/5A（阻性負載）
可控硅控制輸出-SCR（可控硅過零觸發脈沖）輸出，0.5A/400V
固態繼電器輸出-SSR（固態繼電器控制信號）輸出，6~24V/30mA（電壓不可調）
雙向可控硅輸出-SOT可控硅輸出，5A/400V
通訊輸出
接口方式——標準串行雙向通訊接口 RS-485、 RS-232 C、RS-422等
波特率——300~9600bps 儀表內部自由設定
饋電輸出
DC 24V 負載≤30mA
測量精度
±0.2%FS±1字或±0.5%FS±1字
分辨率
±1字
測量范圍
-1999~9999字
顯示方式
-1999~9999字測量值顯示 -1999~9999字設定值顯示 發光二級管工作狀態顯示
方式
控制/報警方式為帶回差上限或下限報警(用戶可自由設定)
控制精度
±1字
溫度補償
0~50℃數字式溫度自動補償
打印控制
可選擇直接配接各型串打印機(如LQ-300K,TPuP系列微打等)，打印接口為RS-232C
打印精度
同儀表精度
參數設定
面板輕觸式按鍵設定 、參數設定值斷電后永久保存、參數設定值密碼鎖定
保護方式
輸入回路斷線報警(熱電偶或電阻輸入時)、斷電器輸出狀態LED指示、輸入超/欠量程報警、
電源欠壓自動復位、工作異常自動復位（Watch Dog）
★特殊技術參數
規格
說 明
控制輸出方式
PWM輸出，正、反轉控制輸出，電壓/電流輸出
設定/顯示精度
±0.5% FS±1 位數max.設定值與顯示值匹配,無相對誤差
比例范圍
0.0%-100.0%(單位:0.1%)
積分(復位)時間
0-9,999s(單位:1s)
微分(比率)時間
0-9,999s(單位:1s)
控制周期
1-250s(單位:1s)
采樣周期
0.5s

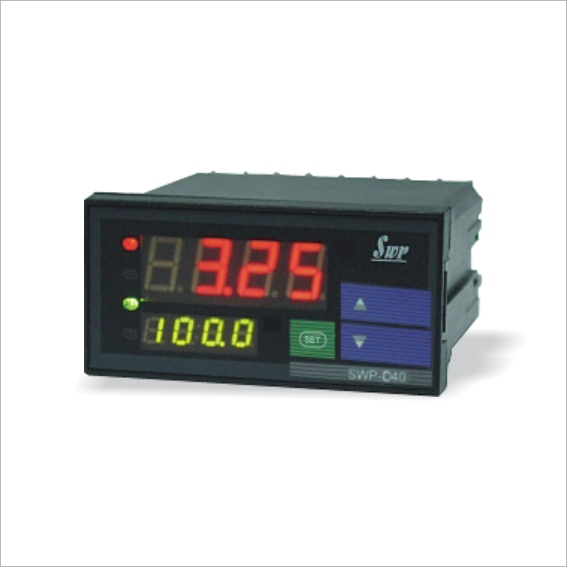

★SWP-LED系列PID數字顯示外給定（或閥位）控制儀型譜表
型 號
代 碼
說 明
SWP-N
□
□
□□
-□
□
□
-□□
/□□
-□
□
-□
-□
新一代PID自整定控制儀
外形特征
D
S
橫式顯示儀表*1
豎式顯示儀表*1
外形尺寸
4
7
8
9
96×48mm（橫），48×96mm（豎）
72×72mm
160×80mm（橫）,80×160mm（豎）
96×96mm
控制作用
15
外給定控制*2
通訊方式
□
參見 “通訊方式”
控制輸出方式
□
參見 “控制輸出方式”
變送輸出方式
□
參見 “變送輸出方式”
PV輸入類型
□□
參見 “輸入類型”
SV輸入類型
□□
參見 “輸入類型”
第一報警方式
□
參見 “報警方式
第二報警方式
□
參見 “報警方式
饋電輸出
P
DC24V饋電輸出
供電方式
W
T
DC24V供電
AC85-260V供電(開關電源)
AC220V供電(線性電源, 可省略)
★SWP-LED系列PID光柱顯示外給定（或閥位）控制儀型譜表
型 號
代 碼
說 明
SWP-N
T□
□□
-□
□
□
-□□
/□□
-□
□
-□
-□
-□
新一代PID光柱顯示控制儀
外形尺寸
8
160×80mm（橫式）, 80×160mm（豎式）
控制作用
15
外給定控制*2
通訊方式
□
參見 “通訊方式”
控制輸出方式
□
參見 “控制輸出方式”
變送輸出方式
□
參見 “變送輸出方式”
PV輸入類型
□□
參見 “輸入類型”
SV輸入類型
□□
參見 “輸入類型”
第一報警方式
□
參見 “報警方式
第二報警方式
□
參見 “報警方式
饋電輸出
P
DC24V饋電輸出
供電方式
W
T
DC24V供電
AC85-260V供電(開關電源)
AC220V供電(線性電源, 可省略)
外形特征
X
橫式顯示
豎式顯示（可省略）
特殊型號或要求的，請提供分度號或參考標準，定貨時說明。
通訊方式：
代 碼
0
2
3
