規 格
說 明
使用
環境
環境溫度
0~50℃
相對濕度
≤85RH 避免強腐蝕氣體
供電電壓
常規型 AC220V+10-15%（50Hz±2Hz）
特殊型 AC85~260V——開關電源 DC24V ±2V——開關電源
功耗
≤6W
輸入
信號
模擬量
熱電偶：標準熱電偶——B、S、K、E、J、T、WRe3-25等
電阻：標準熱電阻——Pt10、Pt100.1、Cu50、Cu100 等遠傳壓力電阻等
電流：0~10mA、4~20mA、0~20mA等——輸入阻抗≤250Ω
電壓：0~5V、1~5V、mV等——輸入阻抗≥250KΩ
開關量
脈沖信號：波形——矩形、正弦或三角波
輻度——大于4V（或根據用戶要求任定）
范圍——0~10KHz（或根據用戶要求任定）
接點信號：電接點輸入信號
輸出
信號
模擬量輸出
DC 0~10mA（負載電阻≤750Ω） DC 4~20mA（負載電阻≤500Ω）
DC 0~5V（負載電阻≥250KΩ） DC 1~5V（負載電阻≥250KΩ）
開關量輸出
繼電器控制輸出-繼電器ON/OFF帶回差。AC 220V/3A DC 24V/5A（阻性負載）
可控硅控制輸出-SCR（可控硅過零觸發脈沖）輸出，0.5A/400V
固態繼電器輸出-SSR（固態繼電器控制信號）輸出，6~24V/30mA（電壓不可調）
雙向可控硅輸出-SOT可控硅輸出，5A/400V
通訊輸出
接口方式——標準串行雙向通訊接口 RS-485、 RS-232 C、RS-422等
波特率——300~9600bps 儀表內部自由設定
饋電輸出
DC 24V 負載≤30mA
測量精度
±0.2%FS±1字或±0.5%FS±1字
分辨率
±1字
測量范圍
-1999~9999字
顯示方式
-1999~9999字測量值顯示 -1999~9999字設定值顯示 發光二級管工作狀態顯示
方式
控制/報警方式為帶回差上限或下限報警(用戶可自由設定)
控制精度
±1字
溫度補償
0~50℃數字式溫度自動補償
打印控制
可選擇直接配接各型串打印機(如LQ-300K,TPuP系列微打等)，打印接口為RS-232C
打印精度
同儀表精度
參數設定
面板輕觸式按鍵設定 、參數設定值斷電后永久保存、參數設定值密碼鎖定
保護方式
輸入回路斷線報警(熱電偶或電阻輸入時)、斷電器輸出狀態LED指示、輸入超/欠量程報警、
電源欠壓自動復位、工作異常自動復位（Watch Dog）
型 號
代 碼
說 明

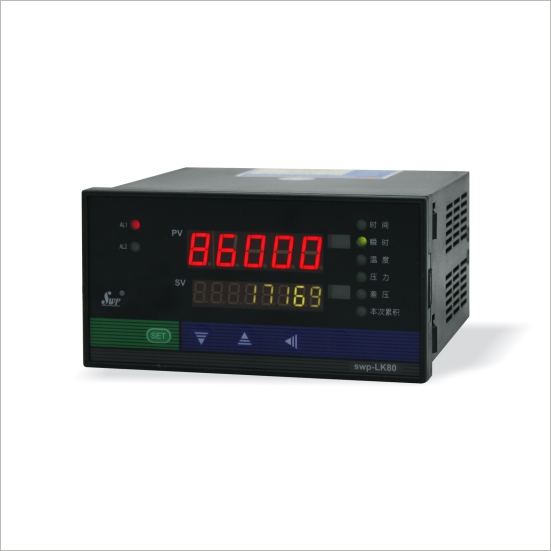

SWP-LK
□
□□
-□
□
-□
□
□
-□
□
-□
-□
-□
5位+8位流量積算控制儀
外形尺寸
8
9
160×80mm,80×160mm
96×96mm
控制作用
01
02
03
04
05
無補償輸入
帶補償輸入
過熱蒸汽帶溫度壓力補嘗-查表法
飽和蒸汽帶溫、壓補償-查表法
用戶特定曲線補償輸入-查表法
通訊方式
□
參見 “通訊方式”
輸出方式
□
參見 “輸出方式”
流量信號類型
□
參見 “輸入類型”
壓力補償類型
□
參見 “輸入類型”
溫度補嘗類型
□
參見 “輸入類型”
第一報警方式
N
H
L
B
C
D
無控制（或報警，可省略）
上限控制（或報警）
下限控制（或報警）
流量定量到控制-自動啟動
流量定量過程控制-自動啟動
流量定量到控制-自動清零
第二報警方式
N
H
L
B
C
無控制（或報警，可省略）
上限控制（或報警）
下限控制（或報警）
流量定量到控制-自動啟動
流量定量過程控制-手動啟動
饋電輸出
N
P
2P
無饋電輸出（可省略）
單路DC24V饋電輸出
雙路DC24V饋電輸出
供電方式
W
T
DC24V供電
AC85-260V供電（開關電源）
AC220V供電（線性電源，可省略）
外形特征
S
豎式顯示儀表
橫式顯示儀表（可省略）
★通訊方式：
代 碼
0
2
3
4
8
9
通訊方式
無通訊
RS-232
打印口
RS-422
RS-485
特殊規格
★通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請在訂貨時注明。
選用打印口的儀表，有部分儀表無法滿足打印功能，訂貨時選用功能上能夠滿足其要求的儀表代 替。
★變送輸出方式：
選型代碼
0
2
3
4
5
8
輸出方式
無輸出
4~20mA
0~10mA
1~5V
0~5V
特殊規格
★輸入類型：
代碼
輸入類型
測量范圍
代碼
輸入類型
測量范圍
說 明
A
4~20mA
-1999~9999 d
G
Pt100
-200~650℃
本表所列為最大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍
B
0~10mA
-1999~9999 d
E
熱電偶E型
0~1000℃
C
1~5V
-1999~9999 d
K
熱電偶K型
0~1300℃
D
0~5V
-1999~9999 d
R
用戶特定
-1999~9999 d
M
0~20mA
-1999~9999 d
N
無補償輸入
F
脈沖
0~5KHz
★注1：LK802、LK803、LK804系列可通過設定儀表二級參數互相切換。
★如用戶選擇特定曲線補償輸入（查表法）時，請在訂貨時提供相關技術參數或密度表格。
