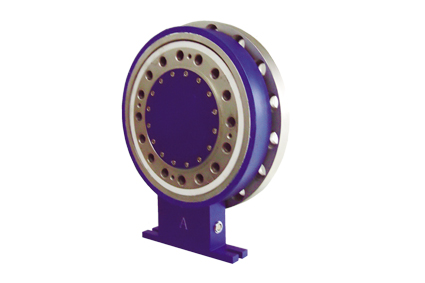

TQ-663盤式扭矩傳感器
- 這真不是您需要的產品？
- 品 牌：
- 世通科創
- 一、產品概述
TQ-663型法蘭式扭矩傳感器采用機器緊湊的法蘭-法蘭連接設計，其轉子一端安裝于傳動端，另一端直接和負載端聯接，能夠便捷地安裝到傳動系統中。除此之外，傳感器中內置了轉速測量單元。
法蘭式扭矩傳感器可直接安裝于傳動設備上。定子環固定于旋轉的轉子外圈，由定子基座支撐。
傳感器體積、尺寸、材料、測量系統和信號傳輸的設計專門針對發動機試驗臺架上的惡劣、復雜工況。
二、產品特點
TQ-663型應變式法蘭扭矩傳感器，內置了數字測量信號調理單元，通過無接觸式傳輸，直接將數據以標準模擬或數字信號方式輸出。轉子在定子環內轉動，不許使用任何機械軸承，因而無磨損。
·0.5或0.1精度級，可選電壓或頻率信號輸出
·高精度磁電轉角/轉速測量單元，防塵防潮
·通過RS-232C接口實現傳感器參數識別、設置、測量和零點平衡
·軸向尺寸非常小
·緊湊的法蘭-法蘭連接設計
·數字非接觸式信號傳輸
·無軸承，無需維護
·系統自檢功能
三、性能參數
1. 量程 N?m ±100 ... 300k Nm
2. 過載能力:120%
3. 輸出信號：5-15KHZ 0-10V 4-20mA
4. 精度等級: 0.5% 0.25% 0.1%
5. 供電：24VDC
6. 工作轉速：0-15000轉/分
7. 響應頻率：100μs
8. 絕緣電阻：＞200MΩ
9. 零點漂移：＜0.5%
10.重復性： ＜0.1%
11.線性： ＜0.1%
12.滯后： ＜0.1%
13.環境溫度：-40-60℃
14.相對濕度：＜90%RH
15.運行溫度范圍 ：-10-70℃
16.存儲溫度范圍 ：-25-80℃
17.傳感器幅值：10V
18.傳感器功耗：≈4W
19.傳感器電流消耗：100MA
20.應變計動態應變波的響應時間：3.2X10-6s
21.傳感器殼體：強陽極化鋁
