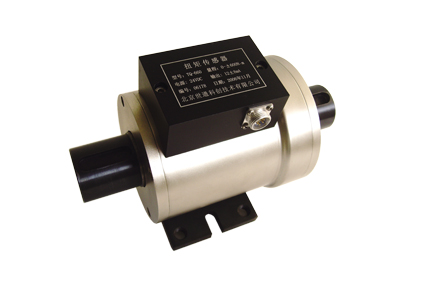

- TQ-660軸式扭矩傳感器
一、產品說明：
TQ-660系列扭矩傳感器是根據電阻應變為敏感元件和集成電路構成的一體產品，是采用德國的生產技術和先進的檢測設備和進口應變片，綜合國內外扭矩傳感器的優點，克服了向位差扭矩傳感器的低速測量的不便和體積的龐大與笨重，及滑環式扭矩傳感器不能長時間連續工作帶來的不便。本產品采用非接觸式數據傳遞方式，是用無線供電和無線輸出的形式的工作原理，為動態扭矩測量解決了其它方式測量動態扭矩存在的弊端。
二、產品特點 ：
●內部采用獨特的非接觸方式無線傳遞扭矩信號輸出。
●具有穩定性好，精度高，可靠性好壽命長。
●可以測量動態扭矩，靜態扭矩；測量時扭矩信號的輸出與轉速的高低.
是否旋轉及轉向無關。
●不需要反復調整零位即可連續測量正反轉扭矩信號。
●信號采用數字化技術，抗干擾性強。
●沒有集流環等磨損件，可以高轉速長時間運行
●扭矩測量精度與旋轉速度、方向無關。
●可測量正反向扭矩、轉速及功率。
●體積體積小、重量輕、安裝方便.可任意位置,任意方向安裝。
三、技術參數：
項目
參數
量程
±100N?m ... 300k Nm
過載能力
120%
輸出信號
5-15KHZ ；0-10V； 4-20mA
精度等級
0.5% ；0.25% ；0.1%
供電
24VDC
工作轉速
0-15000轉/分
響應頻率
100μs
絕緣電阻
＞200MΩ
零點漂移
＜0.5%
重復性
＜0.1%
線性
＜0.1%
滯后
＜0.1%
環境溫度
-40-60℃
相對濕度
＜90%RH
運行溫度范圍
-10-70℃
存儲溫度范圍
-25-80℃
傳感器幅值
10V
傳感器功耗
≈4W
傳感器電流消耗
100MA
應變計動態應變波的響應時間
3.2X10-6s
傳感器殼體
強陽極化鋁
