檢測認證人脈交流通訊錄
Neoark便攜式碘穩頻He-Ne激光 NEO-92SI-NF 偏頻鎖定激光器NEO-OL101K
- 便攜式碘穩頻He-Ne激光 NEO-92SI-NF
? 激光頭
振蕩波長 632.991nm
振蕩頻率的標準不確定 2.5x10-11（符合1992年CIPM推薦）
符合條件：
單向內部光束輸出，碘槽枝管
溫度，通過調制宗頻率確認在該
范圍內。
束功率 50±25μW(連續波)
單向內部束功率 10±5μW
碘槽枝管的溫度 15±0.2℃
調制頻率 6±0.3MHz
偏振光 直線偏光 (水平線)
預熱時間 30分以上
電源 由控制器提供
性能保證溫度?溫度范圍 運行： 15～25℃ 70%RH以下
保存0～40℃ 80%RH以下(結露安
全)
外形尺寸 132(W)x116(H)X438(D)
(不包含突起部分)
質量 約7Kg
? 控制部
調制信號輸出
輸出信號 正弦波
調制頻率 3.255KHz
應變率 0.01%
解調單元
1f 解調頻率 3.255KHz
2f 解調頻率 6.510KHz
3f 解調頻率 9.766KHz
鎖定部
PTZ中心偏置電壓 55V±5%以內
3f控制范圍 ±20Vmax
PTZ電壓監視器顯示 0～102V(顯示分辨率0.1V)
碘槽枝管溫度控制部
設定溫度 設定為15℃ 15 ℃ ±0.2 ℃以內
設定范圍 13 ℃～16 ℃(設定分辨率
0.1 ℃)
設置顯示器的燈 ±0.2 ℃綠色， +0.2 ℃以上 紅
色， -0.2 ℃以下橙色
溫度顯示器 10 ℃～20 ℃(顯示分辨0.01 ℃)
手動鎖功能
掃描 ON/OFF SCAN鍵，掃描時鍵的燈點亮
掃描幅度轉換 WIDE,MID,NARROW 3點轉換。
WIDE是激光功率選擇1f為示波器
監控。MID,NARROE是選擇2f,3f
為示波器監控。
掃描中心 通過選擇掃描寬度自動選擇變化
量.
鎖定 面板鎖定按鈕，在鎖中自動掃
描關閉.
Neoark主要激光產品有：He-Ne激光, 碘穩頻激光, 偏移鎖定激光器, 半導體激光, 固體激光, 綠激光, 乙炔穩定化半導體激光, 溫度穩定化激光。
Neoark的激光具有很好的相干性(可干涉性)，方向性和收斂性，其應用領域包括：磁氣光學測定裝置、光外差微小振動測量儀、激光直寫系統、激光微細加工技術。
碘穩頻He-Ne激光器NEO-92SI
NEO-92SI碘穩頻激光器是Neoark公司的經典產品，具有如下特點：
頻率不確定度: 2.5×10-11
穩定波長: 632.991nm
功率: 50±25μW
主要應用: 長度校準光源

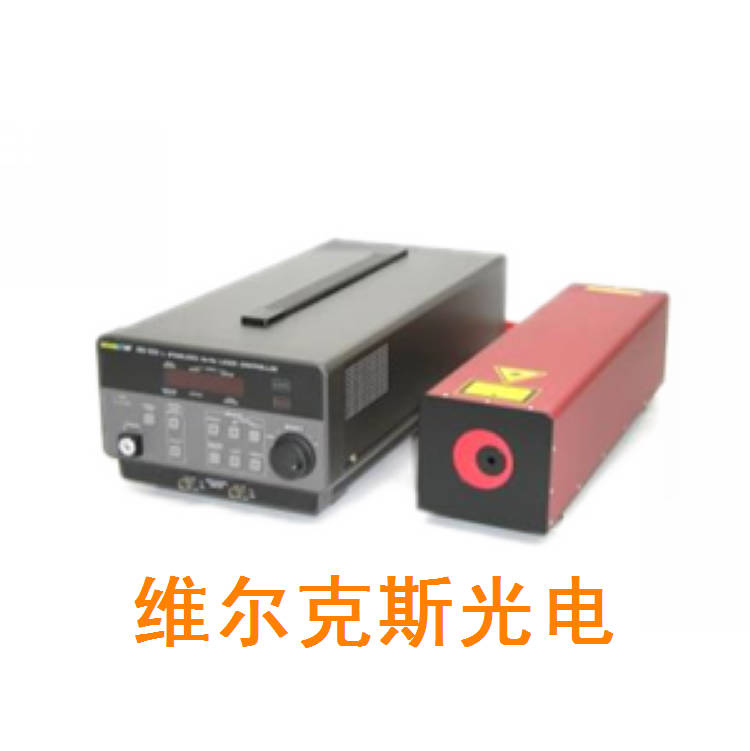

碘穩頻He-Ne激光器NEO-92SI-NF
NEO-92SI-NF是市場上最精確和小尺寸便攜式碘穩頻He-Ne激光器。由日本國家計量研究院（NMIJ）和國家產業技術綜合研究所（AIST）研發，滿足國際計量委員會（COPM）1992、1997協議和許可的所有要求。NEO-92SI-NF是作為碘穩頻系統的參考源，是最初級的穩頻激光器，通過碘的吸收來將He-Ne激光器的波長穩定到碘的吸收峰上。
碘穩頻He-Ne激光器NEO-92SI-N的特點
頻率不確定度 :2.5×10-11
波長 :632.991nm
功率 :50±25μW
偏振 : 線偏振
碘穩頻He-Ne激光器NEO-92SI-NF性能參數：
型號 NEO-92SI-NF
波長 632.991nm
頻率不確定度 2.5×10-11
輸出光功率 50±25uW CW
光偏振 水平線偏
偏頻鎖定He-Ne激光器NEO-OL101K
NEO-OL101K是鎖頻激光器，需要鎖定在參考源NEO-92SI-NF上。從而獲得和參考源穩定度相同的光學頻率，同時獲得比參考源更高的輸出功率。
偏頻鎖定He-Ne激光器NEO-OL101K的特點：
偏頻鎖定He-Ne激光器振蕩波長
通過穩定參考激光器（通常為碘穩頻激光器）控制穩定在一個偏移頻率（鎖定頻率）特定值，穩頻率: 自動鎖定設置相差250MHz處
頻率不確定度: 2.5×10-11
功率: 大于0.5mW
偏振: 線偏振
產品應用：由于該產品的高頻率穩定度特性，其主要作為計量方面的參考光源。
偏頻鎖定He-Ne激光器NEO-OL101K的規格參數
型號 NEO-OL101K
波長 632.991nm
頻率不確定度 2.5×10-11
光輸出功率 1mW
光偏振 水平線偏
穩頻IR He-Ne激光器MODEL-430-R4
光學頻率穩定He-Ne激光器，波長在近紅外范圍1.5um（光通訊波長范圍）。作為在S波段末端頻率/波長穩定激光器，可以作為WDM、DWDM參考激光器，光通訊實驗波長標準激光器等。
性能參數：
型號 MODEL-430-R4
波長 1.52um
頻率穩定性 3×10-8
輸出功率 50uW
調制頻率 1KHz
調制帶寬 10MHz
穩定方法 鎖定到1.52um
碘穩頻He-Ne激光器NEO-9122
其中：
1、碘穩頻He-Ne激光源 NEO-92SI-NF
2、偏頻鎖定He-Ne激光器 NEO-OL101K
3、半透半反輸出鏡
4、半透半反鏡
5、全反鏡
6、光電探測器
7、光學面包板
