- CAN BUS總線連接器

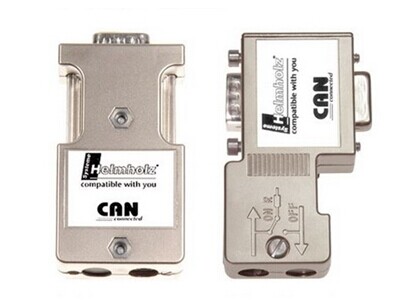

德國Helmholz系統有限公司提供垂直進線和軸向進線的CAN Bus總線連接器，傳輸速率高達1Mbps。
CAN總線連接器用于CAN Bus總線，用來將CAN站點同電纜的連接，該連接器具有結構完善、安裝快速的特點，并內置終端電阻。總線連接器可直接插入到CAN站點的CAN接口（SUB-D型9針接口），總線電纜使用6路螺絲端子連接。
CAN總線連接器上設置的撥動開關可以連接或斷開終端電阻，將總線連接器設置為一個總線節點或總線終端來使用。撥動開關在總線連接器工作時也可同時操作。
當總線連接器作為一個總線節點時，撥動開關在“OFF”位置，終端電阻不被使用，傳入的總線和傳出的總線相互連接。當總線連接器作為一個總線終端時（在總線的第一個和最后一個站點），撥動開關在“ON”位置，終端電阻被接入總線。
CAN總線連接器可提供24V補充供電，并有90°垂直電纜進線和180°軸向電纜進線兩種接線方式可供選擇。
90°垂直電纜進線CAN總線連接器引腳分配：
A1 = CAN 低 = Sub-D型接口第2位
B1 = CAN 高 = Sub-D型接口第7位
C1 = CAN 接地 = Sub-D型接口第3位
接地 = SUB-D型接口第6位
CAN V+ = SUB-D型接口第9位
180°軸向電纜進線CAN總線連接器引腳分配：
A1 = CAN 低 = Sub-D型接口第2位
B1 = CAN 高 = Sub-D型接口第7位
C1 = CAN 接地 = Sub-D型接口第3位
金屬層屏蔽外殼
提供24V補充供電（僅限90°）
緊湊設計沒有松散部件
90°和180°電纜進線
集成終端電阻
產品描述 產品型號
CAN總線連接器90°電纜進線，不帶額外接口 700-690-1BA12
CAN總線連接器90°電纜進線，帶額外接口 700-690-1BB12
CAN總線連接器180°軸向電纜進線 700-690-0CA12
技術參數
型號：700-690-1BB12
型號：700-690-1BA12
型號：700-690-0CA12 附帶連接插口
有
沒有
沒有
尺寸 （D×W×H mm）
700-690-1BA12，700-690-1BB12
700-690-0CA12
65×48×16
68×35×17
重量 約 40g
終端電阻 集成連接帶滑動開關
終端電阻120 Ω
傳輸速率 最大 1 Mbps
接口
CAN Bus總線站點
9針SUB-D型接頭
連接電纜直徑 最大 8.0 mm
CAN Bus總線電纜 0.5平方毫米銅導線
環境溫度
儲運溫度
相對濕度 最大 0℃…+60℃
-25℃…+75℃
75% at +25℃
防護等級 IP 20
