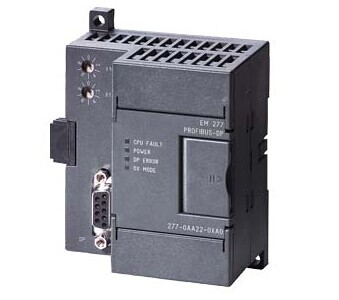

- 西門子現貨特價6ES7277-0AA22-0XA0
SIMATIC S7-200，PROFIBUS DP從站模塊，9.6KB至12MB，1端口，PROFIBUS DP/MPI。
規 格：德國Siemens原產出品；
貨 期：現貨當日發，訂貨6-8周，全新未開封，質保一年；
● 西門子6ES7-200,6ES7-300,S7-400系列PLC;
● 西門子ET200系列產品
● 西門子人機界面，各類觸摸屏，操作屏,文本顯示器
● MM440/430/420變頻器,70變頻器，直流系列
● 西門子電線電纜（6XV）、光纖
● 西門子低壓類產品
● SITOP電源,數控等周邊產品
電源電壓
負載電壓 L+
● 額定值 (DC) 24 V
● 允許范圍，下限 (DC) 20.4 V
● 允許范圍，上限 (DC) 28.8 V
輸入電流
來自背板總線 DC 5 V，最大值 150 mA
來自傳感器電源或外部電源 (DC 24 V)，最大值 180 mA; 30 至 180 mA
輸出電壓
額定值 (DC)
● DC 5 V 是
● DC 24 V 是; 20.4 至 28.8V
輸出電流
用于接口 (DC 5 V)，最大值 90 mA
用于接口 (DC 24 V)，最大值 120 mA
● 電流限制 0.7 至 2.4 A
功率損失
功率損失，典型值 2.5 W
硬件擴展
可連接的用戶 TD 200 V2.0 以上，OP、TP、PG/PC、S7-300/400、PROFIBUSDP 主站
接口
RS 485 接口數量 1
PROFIBUS DP
● 用戶地址 0 至 99，可調整
● 每部分的站點數量，最大值 32
● 網絡站點數量，最大值 126; 其中最大值 99 EM 277
● 傳輸速率的自動計算 是
● 傳輸速率，最大值 12 Mbit/s; 9,6 / 19,2 / 45,45 / 93,75 / 187,5 / 500 kbit/s; 1 / 1,5 / 3 / 6 / 12 Mbit/s
導線長度
— 導線長度，最大值 1 200 m; 100 至 1200 m，取決于傳輸速度
MPI
● 連接數量，最大值 6
協議
總線協議/傳輸協議 PROFIBUS DP（從站），MPI（從站）
通訊功能
連接數量
● 可應用于 PG 通訊
— 為 PG 通訊預留 1
● 可用于 OP 通訊
— 為 OP 通訊預留 1
報警/診斷/狀態信息
診斷顯示 LED
● 總線故障 BF（紅色） 是
● CPU 故障（紅色） 是
● DX 模式（紅色） 是
● 電源供應（紅色） 是
絕緣
絕緣測試，使用 在外部信號和控制系統邏輯電路之間： AC 500 V（電的）：SS DC 5 V: 輸出和模塊以及 DC 24 V 電源電壓之間絕緣： AC 500 V最多 1 分鐘）：SS DC 24 V: 非絕緣；與電源電壓 DC 24 V 相同的電路
連接技術
插拔式 I/O 端子 否
尺寸
寬度 71.2 mm
高度 80 mm
深度 62 mm
