- PSHZC電纜故障測試儀系統組成?
PSHZC電纜故障測試儀由筆記本電腦、測試系統、路徑信號產生器、路徑信號接收器和定位儀器幾部分組成，可完成電纜故障的測試和電纜資料的管理兩項任務。
筆記本電腦進行測量控制、數據處理和電纜資料管理。
故障測試系統與筆記本配合可在故障電纜一端測出故障點距測試端的距離，也可用來測量電纜的長度和電波在電纜中的傳播速度。
路徑信號產生器可產生15KHZ、最大幅度30V的斷續正弦波信號，用于尋測電纜路徑。
路徑信號接收器用來接收路徑信號，查找電纜走向和估測電纜埋設深度。
定位儀用于故障點的精確定位。
PSHZC電纜故障測試儀技術性能
1、故障測試系統
●可測試各種電力電纜的各類故障及通信電纜和市話電纜的開路、短路故障。?
●可測量長度已知的任何電纜中電波傳播的速度。
●測試距離：不小于40千米?
●系統誤差：小于0.5米?
●采樣頻率：25MHz?
●測試盲區：小于5米?
●電源：交流220V±10％
2、路徑儀信號產生器。
●信號頻率：15KHz?
●振蕩方式：斷續
●輸出功率：30W
●電源：220V±10％?
3、定位儀
測試靈敏度：50Ω內阻的信號源輸出300Hz信號，定點儀在維持輸出為2V、信雜比優于20：1的情況下輸入信號不大于10?μV。?
●輸入阻抗：不小于1.2KΩ。? ●使用2×2000Ω耳機。?
●工作電壓：9V±10％。? ●使用環境溫度：-10℃～40℃?
啟動Windows98后，雙擊桌面上的測試管理系統，屏幕顯示主控界面如右圖。<按“測試”按鈕進入測試方式；按“管理”按鈕進入電纜資料和測試資料的日常管理；按“幫助”進入幫助系統；按“結束”退出測試管理系統。
PSHZC電纜故障測試儀測試原理
本儀器采用時域反射（TDR）原理，對被測電纜發射一系列電脈沖，并接收電纜中因阻抗變化引起的反射脈沖，再根據電波在電纜中的傳播速度和兩次反射波的特征拐點代表的時間，可測出故障點到測試端的距離為：
S=VT/2式中：S代表故障點到測試端的距離
V代表電波在電纜中的傳播速度
T代表電波在電纜中來回傳播所需要的時間
這樣，在V已知和T已經測出的情況下，就可計算出故障點距測試。端的距離S 。這一切只需稍加人工干預，就可由計算機自動完成，測試故障迅速準確。
PSHZC電纜故障測試儀測試系統控制面板介紹
測試面板可分為四部分：菜單欄、狀態欄、圖形顯示區、功能鍵區。
１、菜單欄
菜單欄包括：“數據管理”和“測試幫助”兩個菜單項。
“數據管理”菜單：包括“打印”，“讀盤”，“存盤”，“結束”四個菜單項。
選擇“打印”可將屏幕顯示內容用打印機打印出來；選“存盤”可將測試的波形和數據存儲于電腦的硬盤或者軟盤中，作為資料保存；選“讀盤”可調出以前測試時存在磁盤內的波形；選“結束”可退出該控制面板?！皽y試幫助”：點擊該菜單，可顯示測試管理系統的使用說明書，可打印輸出。
2、狀態欄
狀態欄里顯示四個方面的信息，最左邊是測試方式；第二個是選擇的電纜介質所對應電波速度（若是測速度，則不顯示介質信息）第三個是故障距離（或電纜長度），右邊顯示測試日期。
3、圖形顯示區
圖形顯示區用來顯示采樣所得的波形，對波形進行分析處理和顯示處理結果。
4、功能鍵區
功能鍵區由14個按鍵組成，可分為三類。
初始化數據：包括測試方法和介質選擇兩個鍵。
測試方法：有兩種選擇，“測故障”和“測速度”。
基本的測試方法有三種， “低壓脈沖”，“沖閃”，“直閃”。
PSHZC電纜故障測試儀故障測試
故障測試的基本步驟：用搖表或者萬用表測量故障電纜的絕緣電阻，判斷故障性質，確定測試方法；測試故障距離；探測故障點附近電纜埋設的路徑；定點。
本測試系統故障測試有低壓脈沖、直閃、沖閃三種基本方式，再配合不同的取樣方法，共有八種測試方式。
測試前將電纜終端頭的所有連線斷開。
測試系統的面板上有“輸入振幅”和“位移”兩個旋紐，分別用來調整下次采樣的信號幅度和上下位置。

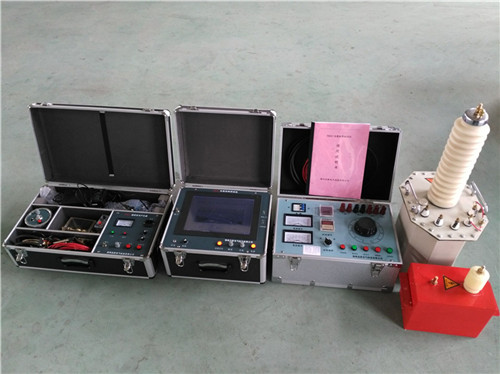

PSHZC電纜故障測試儀配套表
名稱及型號 單位 數量 備注
筆記本電腦 臺 1 零配
測試管理軟件 套 1
電纜故障測試系統 臺 1
路徑信號產生器 臺 1
定位儀 臺 2
電流取樣盒 個 1
主機沖電器 套 1
微型保護球隙 臺 1
路徑信號接收器 根 1
電阻 根 1
耳機 付 2
連接線 套 1
串行通信電纜 根 1
脈沖電容器 臺 1 1微法/40KV（選購）
操作箱 臺 1 3KVA（選購）
交直流高壓試驗變壓器 臺 1 50KV/3KVA（選購）
