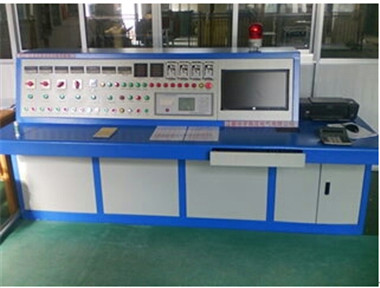

- PSBZC--B變壓器特性綜合測試臺概述
是測量變壓器、空載短路、變比、直阻、耐壓、控制于一體（外配試驗變壓器）的專用測試設備，具有體積小、重量輕、精度高、測試簡便，是電力部門更新換代的理想產品。
PSBZC--B變壓器特性綜合測試臺技術參數
環境溫度：0 ～ 40℃
相對濕度：20%～85%
工作電源：（三相四線）380V、50HZ±5HZ
輸出電壓：0 ～ 430V
輸出電流：0 ～ 40A
調壓器容量：30KVA
最大測量范圍： 1600KVA/10KV 電力變壓器
PSBZC--B變壓器特性綜合測試臺空載短路試驗
一、主要特點
儀器采用240×64點陣液晶顯示屏（帶背光）同時顯示三相電壓、電流、功率、功率因數、頻率因數、頻率等20個參數。
可測試空載和短路試驗所需的電量參數。
線性范圍寬，讀數重復性好，性能穩定，且可打印。
二、技術指標
參 數 技 術 指 標
電壓（V） 量程500V±（讀數的0.1%+量程的0.1%）
電流（A） 量程80A±（讀數的0.1%+量程的0.1%）
功率（W） ±（讀數的0.1%+量程的0.1%）
功率因數 范圍0 ～1 精度±5個字
頻 率 40～60Hz 0.05%
PSBZC--B變壓器特性綜合測試臺耐壓試驗
做耐壓試驗外配一臺試驗變壓器，試驗變壓器額定容量不得大于25KVA，輸入電壓為400V，儀表電壓為100V。
將連接線接好，并將耐壓電壓繼電器設定所需電壓值，時間繼電器設定所需耐壓時間。再將轉換開關拔至“耐壓”位置，接通電源，零位指示燈亮，（如果零位指示燈不亮，打開“降壓”按鈕，調壓器回零），按下“吸合”按鈕，工作指示燈與耐壓指示燈亮，打開“升壓”按鈕，升壓指示燈亮，調壓器以2轉/S速度，勻速升壓，并密切注意儀表指示及試品情況。
當升到所需試驗電壓時，調壓器自動停止升壓，同時時間繼電器工作計時，當時間繼電器到達設定所需耐壓時間，試驗臺報警，此時打開“降壓”按鈕，降壓指示燈亮，調壓器開始降壓，降到零位后，按下“停止”按鈕，將轉換開關拔至“關”位置。
試驗中如果試品短路或故障擊穿，控制臺內過流繼電器工作，保護試驗變壓器來被燒壞。
PSBZC--B變壓器特性綜合測試臺變比試驗
一、概述
國標GB1094—79規定：“電力變壓器的變壓比，除電壓在35KV以下且小于3的變壓器允許偏差為 0.5%”。對于傳統的變比測量方法，大多采用QJ35電橋，其變比測量倍率低，操作繁瑣，精度難以保證。已經不能適應現代測量快節奏，高效率的要求。為此，
我公司采用現代高新技術研制開發新一代智能化變壓器變比測試裝置,變壓器變比測試其具有體積小、操作簡便、重量輕、讀數方便、穩定性好、準確度高、測量范圍寬和測量過程自動化程度高等優點，可直接測量單相、三相變壓器和互感器有組別變比值、誤差等。同時可自動打印，是電力部門理想的選擇設備。
二、技術指標
1、變比設計測試范圍：1 ～ 1000
2、準確度：0.05%（變比K=1000—2000時，精度為0.1%）
（變比K=2000—5000時，精度為0.2%）
3、誤差分辨率：0.01%
4、工頻耐壓：2.5KV/2分鐘（高壓側—低壓側—地）
三、技術性能
1、可測量0—11各種組別（含Z接線）變壓器，由內部軟件控制測量，外部操作簡單。
2、具有分接測試功能，應用方便。
3、高低壓隔離，可測量自耦變壓器。
4、具有對未知組別、變比進行分析功能。
5、自動保護系統完整，避免儀器損壞。
6、能自動記錄數據，斷電數據不丟失。
四、使用條件
1、電源：220V 50Hz
2、溫度：-10℃～40℃ 濕度：＜80%
PSBZC--B變壓器特性綜合測試臺直阻試驗
一、概述
感性負載直流電阻測試儀，以高速微控制器為核心，采用高速A/D轉換器及程控電流源技術，達到了前所未有的測量效果及高度自動化測量功能，具有精度高，測量范圍寬，數據穩定，重復性好，抗干擾能力強，保護功能完善，充放電速度快等特點。該儀器體積小、重量輕、便于攜帶，是變壓器直流電阻測試的新一代產品。
二、主要功能及特點
1、采用高速16位A/D轉換器，測量數據穩定，重復性好。
2、自動程控電流源技術，電流源共設1000個電流檔位，由內部微控制 器根據被測電阻自動控制，從而達到比較寬的測量范圍和測量狀態,無須手動切換電流換檔。
3、高度智能化設計，功能設置巧妙先進，可自動判斷測試線虛接、斷線等故障。
4、保護功能完善，能可靠保護反電勢對儀器的沖擊，具有自動放電指示功能。
5、可顯示測量電流和測量時間。
6、智能化功率管理技術，可有效減輕儀器內部發熱。
7、可儲存120次測量數據，掉電不丟失。
8、全部漢字菜單及操作提示，直觀方便。
三、主要技術指標
1.測量精度0.2%±2字
2.測量范圍1mΩ-2KΩ
3.最高分辨度：1 uΩ
4.工作電源：AC220V±10%
5.環境溫度：-10∽40℃
6.體積：350×230×130mm（10A型）
7.重量：7㎏（10A型）
