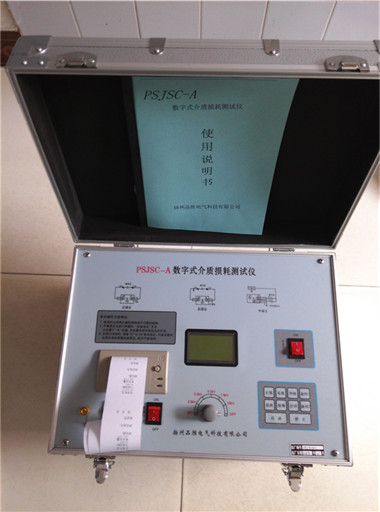

- PSJSC-A介質損耗測試儀概況
本儀器是一種先進的測量介質損耗（tgδ）和電容容量（Cx）的儀器，用于工頻高壓下，測量各種絕緣材料、絕緣套管、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗（tgδ）和電容容量（Cx）。它淘汰了QSI高壓電橋，具有操作簡單、中文顯示、打印、使用方便、無需換算、自帶高壓，抗干擾能力強， 測試時間短等優點，是我廠的第三代智能化介質損耗測試儀。
PSJSC-A介質損耗測試儀技術指標
1、試驗環境溫度：10℃～30℃（LCD液晶屏應避免長時間日照）
2、相對濕度：20%～80%
3、供電電源：電壓：220V±10%，頻率50±1Hz
4、外形尺寸：長*寬*高=470mm*320mm*360mm
5、重量：18kg
6、輸出功率：1.5KVA
7、顯示分辨率：3位、4位（內部全是6位）
8、測試方法：正接法、反接法、外接試驗電壓法
9、測量范圍：內接試驗電壓：
tgδ：99.9%
Cx ：30 pF＜Cx（10KV）＜60000 pF
10KV Cx＜60000 pF
5KV Cx＜80000 pF
2.5KV Cx＜0.3uF
外接試驗電壓：由外接試驗變壓器輸出功率而定
10、基本測量誤差：介質損耗（tgδ）：1%±0.09%
電容容量（Cx）：1.5%±1pF
11、分辨率： tgδ：0.01% Cx ：0.1pF
PSJSC-A介質損耗測試儀工作原理
儀器測量線路包括一路標準回路和一路測試回路，如圖三所示。
標準回路由內置高壓穩定度標準電容器與標準電阻網絡組成，由計算機實時采集標準回路電流與測試回路的電流幅值及其相位差，并算出被測試品電容容值（CX）和介質損耗（tgδ）。
數據采集電路全部采用高壓穩定器件，采集板和采集計算機被鐵盒完全浮空屏蔽，儀器外殼接地屏蔽；另外使用了光導數據、浮空地、大面積地、單點地、數字濾波等抗干擾技術，加之計算機對數百個電網周期的數據進行處理，使測量結果穩定、精確、可靠。
儀器高壓器的高壓側和測量線路都是浮地的，用戶可根據不同的測量對象和測量需要，靈活地采用多種接地方式。如采用“正接線法”進行測量時，可將“E”點接地；而當采用“反接法”進行測量時，可將“UH”點接地，而將E點浮空。
PSJSC-A介質損耗測試儀使用方法及注意事項
1、操作鍵盤
備用------不用。
快測-------快速測量，無抗干擾功能。
抗擾-------抗干擾測量。
正接-------正接法測量。
打印-------在測試結果出來后，打印測試數據。
反接-------反接法測量。
起動-------起動高壓，開始測量。
外接-------外接法測量。也用來選擇外接標準電容的容量。
停止-------可以在測試過程中，中斷測量。
2、使用時必須將儀器接地端子可靠接地。
打開電源，儀器首先自檢
（顯示屏、光電通訊、內存、操作鍵、數模轉換、電網頻率），自檢通過后，進入主目錄。）
3、只有關閉儀器電源，或試驗電壓選擇開關置于“關”位置時，接觸儀器的后部及其測量線纜與被試品才是被認為安全的。
4、儀器在測試過程中，嚴禁操作“試驗電壓”選擇開關。
進入測量狀態后，用戶隨時可用“停止”鍵退出測量狀態。
5、正接線法時UH端輸出高電壓，反接線法Cx端輸出高電壓。
6、使用時首先要測量被試品的絕緣情況（一般用兆歐表測量，＞1000兆以上）。
7、根據被試品的耐壓等級來選擇試驗電壓的檔位。（高于10KV時用10KV的檔位）
8、我公司提供的特種絕緣電纜可以拖地使用。 但電容量小于1000 PF時，高壓側的測量電纜線最好懸空，以保證測試的精度。
9、不得更換不符合面板指示值的保險絲管。
10、儀器使用時不要隨意更換廠家配備的測試電纜，以確保測量的準確度。
正接線法：通電前，先將“試驗電壓”開關置于“關”位置。將UH端子用專用線纜的大鐵夾（有UH標記），接至被試品高壓端，將Cx端子用另一根專用線纜的芯線線頭（紅色，有CX標記），接被試品CX低壓端，它的屏蔽線頭（黑色，有E標記）接地，如果試品低壓端有屏蔽端子，可用導線將該端子與“E”連接后接地。 通電后，按“正接”鍵。選好的正接線方式：用“試驗電壓”開關選好電壓：然后按“起動”鍵開始測試。
反接線法: 通電前，先將“試驗電壓”開關置于“關”位置，將UH端子接地，將Cx的芯線（有CX標記）接至被試品CX的高壓端。 通電后，按“反接”鍵， 選好反接線方式：用“試驗電壓”開關選好電壓，然后按“起動”鍵開始測試。
特別注意：反接法時CX線的屏蔽“E”與Cx電位是相等的，E可接至被試品高壓端的屏蔽端, 沒有屏蔽端的, E要懸空，絕對不能接地！！！否則，儀器內部高壓器變壓器輸出端短路。從CX夾子與E夾子到兩線交叉的部分一定要離接地點10Cm以上, 確保高壓不對地放電。 以避免損壞儀器和試驗人員的安全。
外接高壓法：（Cn為外接標準電容，CX為被試品。）
當被試品要求試驗電壓大于10KV時或試品容量大于60000pF時，可以外接高壓進行測量，即不使用儀器內部高壓器，而外接一臺高壓裝置進行測量。
注意：外接高壓法進行測量時，“試驗電壓”開關置于“關”位置！調整好外接電壓，然后“起動”鍵開始測試。（注意：外接標準電容的耐壓值，必須大于外接試驗電壓值的30%以上。）通電后按“外接”鍵，選好外接方式, 將儀器的“試驗電壓”開關置于“關”位置！選擇好外接標準電容的容量，然后調整好外接電壓，按“起動”鍵開始測試。中途會顯示“請關閉外接高壓！”并停一下，等候人工將外加高壓關閉，關閉外高壓后（必須關閉外高壓），再按一次“起動”，鍵才能完成測試。如果外高壓未關閉，則測試結果不真實。
{外接標準電容的容量選擇： “外接方式”時，按一次“外接”鍵，則顯示的外接標準電容容量“XXXXpF”將改變，共八種容量供選擇（最后一種為廠家調試用，用戶使用則無效）50pF,100pF,150pF,200pF,500pF,1000pf,XXXpF,XXXpF.
應選擇與外接標準電容相等的容量。如果使用的外接電容量特殊，可請生產廠家將該電容容量輸入儀器中。如果選擇的外接電容與實際不相等，則測量結果會受影響。}該儀器為中文液晶顯示，有中文漢字提示各類測試信息，當測試完成后，可按“打印”鍵，打印測試結果。
PSJSC-B變頻介質損耗測試儀概述
是在我公司生產02型智能化介質損耗測量儀和03型全自動抗干擾介質損耗測試儀之后，研制成功第五代一種新型的測量儀，隨著城鄉電網改造的不斷深入，更高電站越來越多，倒相法、移相法，已不能滿足現場測試需求，變頻測量是把50HZ變成其它的頻率，（測量時頻率自動跟蹤改變，不需要手動選擇）可以有效地排除強電場下對測量的干擾。該儀器體積最小，重量最輕，便于攜帶。有靈活的擴展性，通過接口與計算機連接，使用強大的軟件附件，對儀器升級，人性化設計，全自動操作本儀器適合500kv及以下電站有干擾現場的試驗。本儀器通過國家電力研究所及行業專家的鑒定，并獲得國家高電壓計量站的校準證書
1具有多種測量方式，可選擇正/反接線、內/外標準電容器、CVT和內/外試驗電壓進行測量。
2測量時自動采用45/55Hz。測量電容式電壓互感器（CVT）時，無需其它外接設備。
3內置SF6標準電容器，tgδ<0.005%,受空氣濕度影響小。
4抗干擾效果好，內置自動跟蹤的變頻電源，能有效地消除強烈電場干擾對測量的影響，適用于500kv極其以下電站的強干擾現場試驗。
5高壓短路和突然斷電時，儀器能迅速切斷高壓，并發出警告信息。
6測量重復性好，電壓線性好（測量準確度不受電壓影響）
7一體化結構，重量適中，便于攜帶。大屏幕帶背光中文液晶顯示器信息提示操作，使用方便。
8儀器自帶打印機，及時保存測試數據。
9高壓電纜連接至試品，保障安全；儀器未接地報警，安全措施完備。
PSJSC-B變頻介質損耗測試儀技術指標
額定工作條件
環境溫度：-10℃~50℃（當溫度超出20℃±5℃時，每變化10℃儀器基本誤差的改變量不超過基本誤差限的1/2。）
相對濕度：30%~85%
供電電源：電壓：220V±25V, 頻率50±5Hz (本儀器可用發電機作電源。工作時發電機外殼需可靠接地。)
外型尺寸：a×b×h,mm:450×330×380
儀器重量：不大于18kg
電子電路功耗：不大于40VA
測量范圍：
介質損耗（tgδ）: 0~1
分辨率0.0001
電容量 （Cx）: ≤60000PF
最小分辨率0.01PF
內接方式
試驗電壓 試品電容量
5KV 7.5KV 10KV 3PF~60000PF
1.5KV 2.25KV 3K 10PF~0.35μF
0.5kv 0.75kv 1kv 30PF~1.5μF
外接方式
“外接升壓器”方式最高試驗電壓10KV
“外接Cn”方式（外接高壓、外接標準電容器）最高試驗電壓由標準電容器和被試品的耐壓值決定（Umax=Imax/ωC）標準回路最大電流50mA(In=UωCn)
被試回路最大電流2A（Ix=UωCx）
基本測量誤差
產品在環境溫度20℃±5℃、相對濕度30%~85%的條件下
測量內容 tgδ范圍 電容量范圍（Cx） 試品類型 基本誤差
介質損耗因數
0~1 50pF~60000pF 非接地 ±(1%讀數+0.0005)
接地 ±(1%讀數+0.0010)
3pF~50pF或60000pF以上 非接地 ±(1%讀數+0.0010)
接地 ±(2%讀數+0.0020)
電容量Cx 50pF以上 非接地與接地 ±(1%讀數+2pF)
3pF-50pF以下 ±(1%讀數+1pF)
內部升壓器輸出能力
輸出電壓 額定輸出電流
5kv 7.5kv 10kv 100mA
1.5kv 2.25kv 3kv 300mA
0.5kv 0.75kv 1kv 500mA
PSJSC-B變頻介質損耗測試儀使用和操作
1使用前將儀器的接地端子可靠接地。所有人員必須遠離高壓才能開始測量。
2只有當儀器的“內高壓允許”鍵未按下時，接觸儀器的后面板和測量線纜與被
試品才是安全的。當儀器的“內高壓允許”鍵按下時，蜂鳴器將鳴叫示警。
3儀器正在測量時，嚴禁操作除“啟/停”鍵外的所有按鍵。但可用“啟/停”鍵
退出測量狀態。
4應保持儀器后面板的清潔，不要用手觸摸。如后面板有污痕，請用干布擦拭干凈以保證良好的絕緣。
5測量非接地試品（正接法）時，“Hv”端對地為高電壓，測量接地試品（反接
法）時,“Cx”端對地為高電壓，隨儀器配備的紅色、蘭色電纜為高壓帶屏蔽電
纜，使用時可沿地面敷設，但必須將電纜的外屏蔽接至專用接地端。
6非接地試品的測量（正接法）
7接地試品的測量（反接法）
8外接升壓器測量方式（外接高壓）
9自激法測量（CVT 正接）
