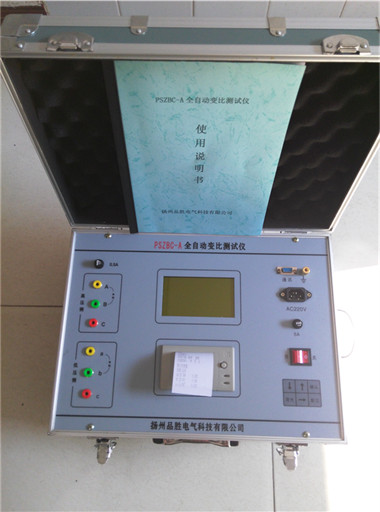

- PSZBC-A變壓器變比測試儀產品簡介
用變比電橋測量變壓器的變比，操作過程繁瑣，測量范圍狹窄，已經不適應現代測量的快節奏、高效率的要求。為此，我公司采用現代電子技術，研制出了新一代全自動變比組別測試儀。它體積小，重量輕，精度高，穩定性好。它采用了大屏幕漢字顯示、菜單操作，界面友好。變比組別可一次測完。該儀器是電力工業部門理想測試儀器。
PSZBC-A變壓器變比測試儀功能特點及技術指標
1． 自動測量接線組別
2． 自動進行組別變換，可直接測量所有變壓器的變比
3． 自動切換相序
4． 自動切換量程
5． 自動校表
6． 輸入標準變比后，能自動計算出相對誤差
7． 一次測量完成，自動切斷試驗電壓
8． 設置數據，測量結果自動保存，可查看以前數據
9． 變比測量范圍：1—10000
10． 組別：1—12點
11． 精度：0.2級
12． 電源：AC220V±10%，50HZ
13． 使用環境溫度：-5℃—40℃
14． 使用環境濕度：<85%
15． 體積：430×320×215mm3
16． 重量：5KG
PSZBC-A變壓器變比測試儀注意事項
在測量中間，人不要觸摸試品。如果測試線短路，高低壓接反，會熔斷保險。保險熔斷后，如果進行測量，在顯示“正在測量，請等待！”后停住。請關機，更換相同容量的保險，重測。連線要保護接觸良好。儀器應良好接地！儀器的工作場所應遠離強電場、強磁場、高頻設備。供電電源干擾越小越好，宜選用照明線，如果電源干擾還是較大，可以由交流凈化電源線儀器充電。交流凈化電源的容量大于200VA即可。儀器工作時，如果出現液晶顯示紊亂，按所有按鍵均無響應，或者測量值與實際值相差很遠，請按復位鍵，或者關掉電源，再重新操作。如果顯示器沒有字符顯示，或顏色很淡，請調節亮度電位器至合適位置。在陰暗地方工作，可以打開背光，為減小顯示器功耗，背光不是很亮。儀器應存放在干燥通風處。
PSGCB高低壓CT變比測試儀簡介
PSGCB高低壓CT變比測試儀突破傳統結構，專為測量運行中60KV以下的電流互感器、變壓器的初級、次級電流大小、變比、漏電流而精心設計制造的，由專用高壓檢測儀、低壓電流鉗、主機、高壓絕緣桿、監控軟件等組成，其無線傳送測試數據能穿透樓房障礙，直線傳輸距離約30米。若不使用絕緣桿，還可以當作高精度低壓鉗形電流表、漏電流表使用，能準確測出0.01mA～1000A的電流或漏電流。
電流鉗選用特殊合金，采用最新CT技術及磁性屏蔽技術，幾乎不受外界磁場的影響，確保了常年無間斷監測的高精度、高穩定性、高可靠性。
主機豪華藍屏LCD，顯示一目了然，同時具有超大存儲空間，能存儲2800組數據。
監控軟件具有在線實時監控與歷史查詢功能，動態顯示，波形指示，變比、頻率指示、具有最大、最小、平均值指示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、分析、處理、排序、擬合曲線、報表、打印等功能。
高壓檢測儀連接5節絕緣桿，可用于60kV以下所有高低壓線路測試，其專用高壓電流鉗通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線，省時快捷，廣泛應用于變電站﹑發電廠﹑電力稽查部門、工礦企業以及檢測站﹑電工維修部門進行電流檢測、反竊電及野外電工作業等。絕緣桿輕便，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣、可伸縮等特點。
PSGCB-B高低壓CT變比測試儀，同時具有：高低壓鉗形電流表、高空電流測試儀、高空漏電流測試儀、高精度鉗形漏電流表等產品的功能。
PSGCB高低壓CT變比測試儀技術規格
功 能 高低壓電流互感器一二次回路的電流、變比、漏電流在線監測；變壓器兩側電流大小、變比在線監測、高空電流、漏電流測試
電 源 DC6V 堿性干電池（1.5V AAA×4）連續工作約30小時
測試方式 鉗形CT
傳輸方式 無線傳輸，直線傳輸距離約30m
顯示模式 LCD：128dots×64dots；
藍屏背光功能，適合昏暗場所
LCD尺寸 顯示域：44mm×27mm
儀表尺寸 主機：寬高厚75mm×170mm×30mm
高壓檢測儀：寬高厚76mm×255mm×31mm
低壓鉗：寬高厚70mm×170mm×38mm
鉗口尺寸 高壓檢測儀：φ48mm
低壓電流鉗：φ25mm×30mm
采樣速率 約3次/秒
測量范圍 高壓檢測儀：0.1mA～1000A
低壓電流鉗：0.01mA～10A
分 辨 率 高壓檢測儀：0.1mA
低壓電流鉗：0.01mA
換 檔 0.01mA～1000A全自動換檔
一次回路測試精度
（23℃±3℃，80%RH以下） 0.0mA～299mA: ±1%±3dgt
0.30A～49.9A: ±2%±5dgt
50.0A～199.9A: ±3%±5dgt
200A～600A: ±4%±5dgt
601A～1000A: ±5%±5dgt
二次回路測試精度 0.00mA～10A: ±1%±3dgt（23℃±3℃，70%RH以下）
變 比 3種變比顯示:（一二次回路實測電流變比；以二次回路5A的折算變比；以變壓器10kV/380V的10kV-YY的折算變比），變比1：1千萬(1.0K7)
數據存儲 2800組，按HOLD鍵保持數據并自動編號存儲（掉電或更換電池不會丟失數據）
線路電壓 60kV以下線路測試（必須帶5節絕緣桿操作）
數據保持 按HOLD鍵保持數據，HOLD符號顯示，再按HOLD鍵取消保持
數據查閱 按HOLD鍵+POWER鍵可以進入數據查閱模式
溢出顯示 超量程溢出功能：“OL A”符號顯示
無信號指示 當主機沒有收到發射信號時提示“無信號”
自動關機 開機約15分鐘后，儀表將自動關機
電池電壓 當電池電壓低于4.8V時，電池電壓低符號顯示，提醒更換電池
儀表質量 主機：約240g（含電池）
高壓檢測儀：約335g（含電池）
低壓電流鉗：約150g
儀表總質量：約2.5Kg（含絕緣桿和電池）
外界干擾 無特強電磁場；無433MHz同頻干擾
工作溫濕度 -25℃～45℃； 80%Rh以下
存放溫濕度 -10℃～60℃； 70%Rh以下
絕緣桿尺寸 φ32mm，1m/節（5節標配），可加長。
低壓電流鉗引線長 標準2米（可以根據現場距離加長:0～50米）
絕緣強度 高壓檢測儀：AC100kV/rms (第5節絕緣桿與高壓電流鉗鉗芯之間)
主機與低壓電流鉗：AC1000V/rms
結 構 防滴漏Ⅱ型（高壓檢測儀）
