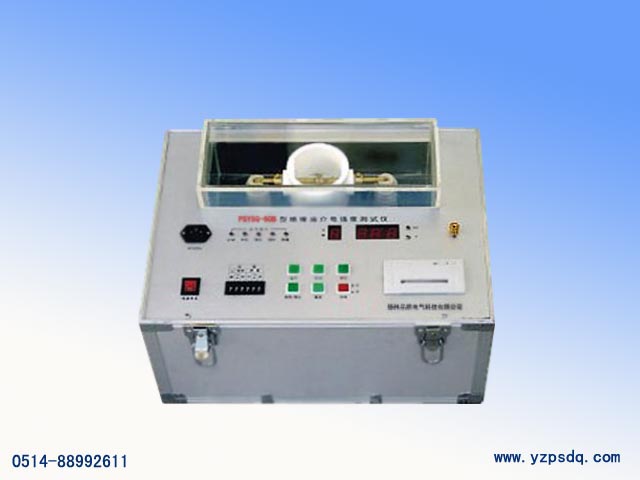

- PSYSQ-B絕緣油介電強度測試儀產品簡介
依據國際IEC-156和國標GB507-86《絕緣油介電強度測定法》的要求，結合廣大產品使用者的反饋意見，開發的新一代全自動測試儀器。本儀器選用單片機為主導，先設定后開機測試的方法，全部過程由微機自動運行控制，操作簡單，方便適用。
PSYSQ-B絕緣油介電強度測試儀產品特點
本儀器適合測試各種絕緣油介電強度，其主要性能特點如下：
儀器設有自動檢測功能， 如開機自動進入復位狀態執行調壓器回零。采用了微型TPU-A面板式 打印機，自動打印輸出。 根據用戶需求可改變測試次數、攪拌靜置時間、、聲控光控提醒連續打印與非打印。儀器采用全自動磁振子攪拌，消除油樣的不均勻和氣泡。
PSYSQ-B絕緣油介電強度測試儀技術規格
１.工作電源：AC220V ±10%、50HZ ±5%
２.測量范圍：AC 0－80KV
３.限定電流：5mA
４.測量精度：1%
５.調壓速度：2KV/S±10%
６.預定設置：次數1－9
攪拌時間 0－1分39秒
靜置時間 0－10分39秒
７.使用條件：環境溫度0℃－35℃
相對濕度≤75%
８.油杯間隙：2.5mm(油杯塞尺直徑)
９.體 積: 415×315×315mm3
10.重 量：28kg
PSYSQ-B絕緣油介電強度測試儀安全事項
1.本儀器是絕緣油介電強度專用測試設備，不可另作它用,非專業維修人員使用者不得隨意開箱。
2.使用時安全接地與機箱外殼，應良好接地。
3.在升壓過程中，不得隨便接觸本儀器，以免發生高壓危險。
4.本儀器的專用油杯，不得隨意作高溫烘干處理。
PSYSQ-B絕緣油介電強度測試儀維護保養
1.測試完后用油清洗油杯，用柔軟的麂皮或綢布擦凈電極表面保持光潔，注滿清潔干燥的油保護油杯。
2.使用或存放本儀器應在干燥、通風安全的地方。
3.本產品實行三包，在正常使用和保管情況下，本儀器保修一年。
4.在保修期內凡屬質量導致故障而不能正常運轉，本廠負責免費修理。
5.保修期內由于操作或保養不當，導致儀器損壞，本廠可優惠供應零部件與維修。
6.在使用中如有儀器工作異常或需要技術咨詢等問題，請及時與本公司聯系。
PSYSQ—80C三油杯絕緣油介電強度測試儀概述
本儀器可方便地測試絕緣油的介電強度，全自動的測試過程由微計算機控制，符合GB507-2002、及DL429-91的標準要求。每次測試后，可以打印輸出各油杯的各次擊穿電壓值、平均值，并且可以進行手動測試。其特點是自動化程度高、測量準確、造型美觀、安全可靠。
PSYSQ—80C三油杯絕緣油介電強度測試儀主要技術參數
1. 升壓器容量：1.5kVA
2. 高壓輸出： 0-80kV
3. 升壓速度： 2.0，3.0kV/S可選
4. 擊穿電流：＜10mA
5. 保護電路動作時間：＜1毫秒
6. 升壓速度誤差：＜1%
PSYSQ—80C三油杯絕緣油介電強度測試儀使用條件℃
工作電壓：220V±10%
工作電流：＜1
電源頻率：50±1Hz
環境溫度：0℃～40℃
環境濕度：＜75%
PSYSQ—80C三油杯絕緣油介電強度測試儀注意事項
儀器接通電源之前，仔細檢查儀器地線。接地線柱必須擰緊接地確保牢固可靠。
儀器接通電源之前，必須清除四周雜物，金屬導體等。嚴禁儀器四周擺放易燃，易爆物品。
儀器升壓過程中，嚴禁人體直接或間接接觸儀器。必須等儀器工作結束并發出警示信號，方可重新對儀器進行操作。
如果儀器工作過程中出現異常情況，應立即切斷儀器上級電源開關。
PSYSQ—80C三油杯絕緣油介電強度測試儀油杯的清洗與保養
1，油杯在不使用時，應充滿干燥的新油，并放在干燥防塵的環境中。
2，油杯長時間未使用重新使用時應仔細清洗。
a. 將無水乙醇或石油醚倒入油杯約1/3,反復 搖晃清洗。重復三次。
b. 用沾有無水乙醇或石油醚的干凈綢布擦拭電極頭。以去除銅銹。
c. 烘干或電吹風吹干（溫度不宜超過80%）。
PSYSQ—80D六油杯絕緣油介電強度測試儀概述
本儀器可方便地測試絕緣油的介電強度，全自動的測試過程由微計算機控制，符合GB507-2002、及DL429-91的標準要求。每次測試后，可以打印輸出各油杯的各次擊穿電壓值、平均值，并且可以進行手動測試。其特點是自動化程度高、測量準確、造型美觀、安全可靠。
PSYSQ—80D六油杯絕緣油介電強度測試儀主要技術參數
1. 升壓器容量：1.5kVA
2. 高壓輸出： 0-80kV
3. 升壓速度： 2.0，3.0kV/S可選
4. 擊穿電流：＜10mA
5. 保護電路動作時間：＜1毫秒
6. 升壓速度誤差：＜1%
PSYSQ—80D六油杯絕緣油介電強度測試儀使用條件
工作電壓：220V±10%
工作電流：＜1
電源頻率：50±1Hz
環境溫度：0℃～40℃
環境濕度：＜75%
PSYSQ—80D六油杯絕緣油介電強度測試儀試樣的準備
1清洗油杯，詳見油杯的清洗與保養。
2輕輕搖動盛有試樣的容器，使油中的雜質均勻分布而又不形成氣泡。
3將試樣緩緩到入放有攪拌子的油杯。到入時要避免產生氣泡。當試樣 達到油杯容積1 /3左右時停止，輕輕晃動油杯，使油杯得到充分清洗。
4按上述步驟沖洗2～3次，再將待測試樣注滿油杯。
5把油杯放到儀器高壓電極支架上，關好儀器箱蓋。此時方可打開電源開關。油樣取樣方法參見有關國際標準。按操作部分的說明進行試驗。
PSYSQ—80D六油杯絕緣油介電強度測試儀注意事項
儀器接通電源之前，仔細檢查儀器地線。接地線柱必須擰緊接地確 保牢固可靠。
儀器接通電源之前，必須清除四周雜物，金屬導體等。嚴禁儀器四周擺放易燃，易爆物品。儀器升壓過程中，嚴禁人體直接或間接接觸儀器。必須等儀器工作
結束并發出警示信號，方可重新對儀器進行操作。
如果儀器工作過程中出現異常情況，應立即切斷儀器上級電源開關。
PSYSQ—80D六油杯絕緣油介電強度測試儀油杯的清洗與保養
1，油杯在不使用時，應充滿干燥的新油，并放在干燥防塵的環境中。
2，油杯長時間未使用重新使用時應仔細清洗。
d. 將無水乙醇或石油醚倒入油杯約1/3,反復 搖晃清洗。重復三次。
e. 用沾有無水乙醇或石油醚的干凈綢布擦拭電極頭。以去除銅銹。
f. 烘干或電吹風吹干（溫度不宜超過80%）。
