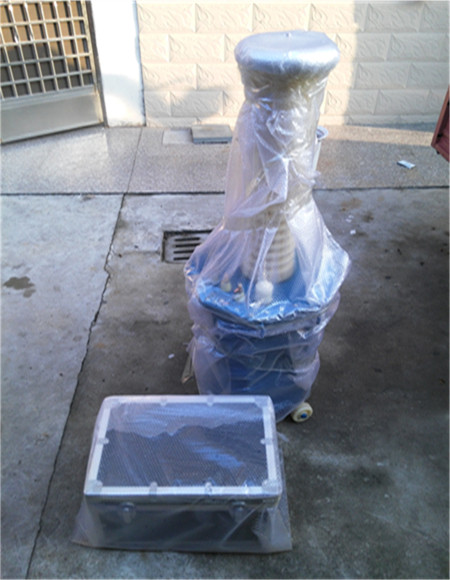

- PSSBJ試驗變壓器產品概述 按試驗變壓器國家標準DL/T848.2—2004要求，經改進后生產的一種新型產品，本系列產品具有體積小、重量輕、結構緊湊、功能齊全、使用方便等特點。實用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗和直流泄漏試驗，是高壓試驗中必不可少的儀器。 PSSBJ試驗變壓器產品結構 系列高壓試驗變壓器鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。高壓硅堆用特殊工藝封裝在套管內，產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方。 PSSBJ試驗變壓器工作原理 1、系列高壓試驗變壓器為單相變壓器，聯結組標號II。單臺高壓試驗變壓器的工作過程，用交流220V（10KVA以上為380V）電壓接入電源控制箱（臺），經電源控制箱（臺）內自藕調壓器（50KVA以上調壓器外附）調節0~200V（10KVA以上0~400V）電壓至試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。 PSSBJ試驗變壓器技術指標 1、使用環境條件 環境溫度不高于+40℃、不低于—20℃； 空氣相對濕度不大于90%； 海拔高度不超過3500米； 2、工作電壓 電源控制箱（臺）輸入電壓為工頻220V或380V、相對誤差不超過±10%；（具體使用電壓根據用戶所定試驗變壓器規格選取） PSSBJ試驗變壓器額定參數 規格 容量 (kvA) 高壓輸出 低壓輸入 儀表 變比 溫升℃ 電壓(kv) 電流(mA) 電壓(v) 電流(A) 電壓(v) 高/儀 30分鐘 1.5/50 1.5 50 30 200 7.5 100 500 10 3/50 3 50 60 200 15 100 500 10 5/50 5 50 100 200 25 100 500 10 10/50 10 50 200 200 50 100 500 10 20/50 20 50 400 380 53 100 500 10 30/50 30 50 600 380 79 100 500 10 50/50 50 50 1000 380 120 100 500 10 5/100 5 100 50 380 13 100 1000 10 10/100 10 100 100 380 26 100 1000 10 20/100 20 100 200 380 53 100 1000 10 30/100 30 100 300 380 79 100 1000 10 50/100 50 100 500 380 132 100 1000 10 100/100 100 100 1000 380 263 100 1000 10 20/150 20 150 130 380 53 150 1000 10 30/150 30 150 200 380 79 150 1000 10 50/150 50 150 330 380 132 150 1000 10 100/150 100 150 665 380 263 150 1000 10 PSSBG干式試驗變壓器概述 本系列干式高壓試驗變壓器，是引進國外最新先進技術，利用先進的生產設備，采用了線圈環氧真空澆注成型，及CD型鐵芯的新工藝、新材料。與其同容量和同電壓等級的油浸式試驗變壓器相比，具有重量輕、體積小、造型美觀、性能穩定、使用攜帶方便、無滲漏油等優點。并有效地削弱了漏磁提高了絕緣強度和抗濕能力。特別適用于電力系統及各電力用戶在現場檢測各種電氣設備的絕緣性能，直流耐壓及泄漏電流試驗。是替代目前笨重的油浸式變壓器的首選產品。 PSSBG干式試驗變壓器技術指標 1、輸出電壓波形：工頻、正弦波 2、表面溫升：<55℃ 3、空載損耗：0.2%～0.35% 4、運行時間：間續式 PSSBG干式試驗變壓器主要產品參數 產 品 型 號 容 量 （KVA） 輸 入 電壓（V） 輸 出 電壓（KV） 輸出直流高壓（KV） 輸出電 流（mA） 重 量 （Kg） PSSBG-1.5/50 1.5 200 50 70 30 20 PSSBG -3/50 3 200 50 70 60 30 PSSBG - 5/50 5 200 50 70 100 35 PSSBG -10/50 10 200 50 70 200 40 PSSBG -15 /50 15 200 50 70 300 50 PSSBG -20 /50 20 400 50 70 400 55 PSSBG -25/50 25 400 50 70 500 60 PSSBG -30/50 30 400 50 70 600 65 PSSBG -5/100 5 200 100 140 50 60 PSSBG -10/100 10 200 100 140 100 65 PSSBG -15/100 15 200 100 140 150 70 PSSBG - 20/100 20 400 100 140 200 75 PSSBG - 25/100 25 400 100 140 250 80 PSSBG -15/120 15 400 120 125 85 PSSBG - 20/120 20 400 120 160 90 PSSBG -25／120 25 400 120 200 95 PSSBG -30/120 30 400 120 250 100 注：以上提供的目錄，為本公司生產的干式高壓試驗變壓器，特殊規格也可以根據用戶提供的參數和要求設計生產，以滿足用戶的需要。 PSSBG干式試驗變壓器使用方法及注意事項 1、使用前，必須詳細閱讀變壓器的使用說明書和與之配套的控制箱（臺）的使用說明書。根據說明接好連接線，接地線應良好接地。 2、干式高壓試驗變壓器控制箱（臺）的電源分別為交流220V、380V兩種，經調壓器輸出到變壓器的低壓側輸入端。經過變比輸出連續可調至額定電壓值。 3、從干式升壓變壓器的安全和高壓試驗的嚴謹性來考慮，避免設備或試品受到破壞。本廠可提供如下圖所示的成套設備以滿足用戶：成套設備包括：高壓試驗變壓器、變壓器控制箱（臺）、分壓器、球隙保護器、放電棒、高壓油杯、高壓硅堆（直流試驗用）、數顯微安表（直流試驗用）。 4、當做直流耐壓或泄漏電流試驗時，可先將高壓硅堆、微安表、旋在高壓試驗變壓器的高壓輸出端上，然后逐漸升壓，即可進行直流試驗。 PSSBJ充氣式試驗變壓器產品簡介 PSSBJ充氣式試驗變壓器是按試驗變壓器國家標準DL/T848.2-2004要求，經改進后生產的一種輕便型試驗變壓器產品，本產品具有體積小、重量輕、結構緊湊、攜帶方便等特點。實用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗，它是高壓試驗中必不可少的儀器。 PSSBJ充氣式試驗變壓器產品結構 PSSBJ充氣式試驗變壓器鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。本產品應用SF6氣體作為絕緣介質，重量輕整體外型美觀大方。 PSSBJ充氣式試驗變壓器技術指標 1、使用環境條件 環境溫度不高于+40℃、不低于-20℃； 空氣相對濕度不大于90%； 海拔高度不超過3500米； 2、工作電壓 電源控制箱（臺）輸入電壓為工頻220V或380V、相對誤差不超過±10%；（具體使用電壓根據用戶所定試驗變壓器規格選取） PSSBJ充氣式試驗變壓器的選擇 其高壓側額定電壓應不小于被試品的最高試驗電壓，額定電流不小于被試品的最大電容電流。 被試品的電容電流和試驗變壓器所需容量計算公式為： I = 2π f Cx U × 10 -6 U I = 2π f Cx U 2 × 10 -9 式中 I — 被試品電容電流，A ； f — 電源頻率， Hz； Cx — 被試品電容量，μF ； U — 試驗電壓有效值，V； Se — 試驗變壓器所需額定容量，KVA 被試品電容量Cx可由交流電橋測出。常用的被試品電容量按下表選取。 幾種常用被試品的電容量（pF） 表 線路絕緣子 ≤50 電容式互感器 3000～5000 高壓套管 50～600 電力電纜（每米） 150～400 高壓斷路器 電流互感器 電磁式互感器 100～1000 電力變壓器 500～1000 1000～6000 6000～10000
