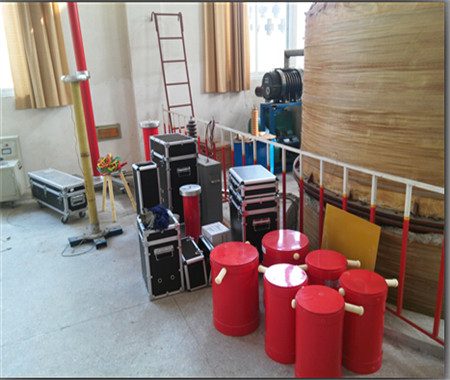

- PSXZB變頻串聯諧振工作原理 通過調頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品CX上，通過改變調頻控制器的輸出頻率，使回路處于串聯諧振狀態；調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值?；芈返闹C振頻率取決于被試品電容CX和電抗器的電感L，諧振頻率。運用串聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器的電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。 調頻串并聯諧振成套試驗裝置廣泛應用于電力、冶金、石油、化工、等行業，適用于大容量、高電壓的電容性試品，如發電機、變壓器、GIS、高壓交聯電纜、互感器、套管等的交接實驗和預防性試驗。 我公司在調頻串并聯諧振高壓實驗方面，自行開發的調頻、調壓軟件技術，領先于國內高壓試驗行業，利用這一技術采用16位精細調頻、10KHZ載波頻率、SPWM和進口原裝IPM整體模塊設計、制造的調頻串并聯諧振成套試驗裝置，完全符合國家有關高壓實驗的規程和要求。 整套裝置的組成 整套裝置由調頻調壓電源、勵磁變壓器、電抗器、分壓器及補償電容器組成。 PSXZB變頻串聯諧振產品特點： 大屏幕顯示試驗數據、試驗狀態，并有實時操作步驟提示功能 能靈活整定實驗電壓、調頻范圍、加壓時間 試驗結果能計算出被試品電容 具有計算機通訊接口，便于通訊和試驗數據管理 體積小、重量輕、操作方便 分辨率高、頻率分辨率為0.001HZ 安全可靠高、系統具有過電流、過電壓及放電保護功能，可有效保護人身及設備安全 試驗結果可打印 可升級造作軟件 PSXZB變頻串聯諧振試驗方法： 先在低電壓下調到系統諧振點，然后再升高試驗電壓幅值，達到試品上規定的電壓值，在次電壓下，維持規定的時間后，在降低電壓到零，這就完成了整個試驗過程。 PSXZB變頻串聯諧振選型依據： 列出被試設備名稱，規范（容量、額定電壓、電纜長度等） 提出被試設備容許試驗頻率范圍（如電纜：規程要求諧振頻率30-75HZ；發電機要求試驗頻率50+_HZ；GIS選擇不大于200HZ；主變選擇3~5倍工頻） 針對被試設備查閱或測量出被試品電容值 GIS高壓組合電器試驗時的選型參照表 序號 電壓等級 （KV） 裝置型號 額定容量 （KVA） 最高諧振 電壓（KV） 最大輸出 電流（A） 備注 22 35 PSXZB-420/120 420 120 3.5 23 110 PSXZB-440/220 440 220 2 24 PSXZB-1320/220 1320 220 6 25 220 PSXZB-2000/400 2000 400 5 注：（1）PSXZB-420/120與PSXZB -420/60配置相同，可做35KVGIS電纜和35KV電纜2KM試驗 （2）PSXZB-13200/220與PSXZB-13200/110配置相同，可做110KVGIS電纜和110KV電纜2KM試驗 （3）本裝置型號可兼作交聯電纜試驗、主變耐壓試驗之用。 發電機試驗時的選型參照標 序號 額定電壓 （KV） 機組容量 （MW） 相電容（uf） 裝置型號 額定容量 （KVA） 最高諧振 電壓（KV） 最大輸出 電流（A） 26 6.3～10.5 50～100 0.15～0.45 PSXZB-40/20 40 20 2 27 13.8～20 125～600 0.2 PSXZB-80/40 80 40 2 0.4 PSXZB-160/40 160 40 4 28 10～20 100～100 1.0 PSXZB-600/60 600 60 10 2.5 PSXZB-600/60 600 60 25 注:訂貨必須提供機組額定容量、額定電壓和相電容，以便按fo=50HZ設計配置。
