FDT系列 多齒分度臺

立式	立臥兩用型

 產品簡介   Product introduction

多齒分度臺是檢測角度的精密儀器，它既可作為角度基準用于測量，又可作為分度裝置用于精密加工。它與光電自準直儀配合使用，可檢測基數為360°/n（n為齒數）的各種多面棱體、角度塊規、光學棱鏡等高精度角度器件。作為分度裝置用于加工時，可在普通銑、鏜、磨等機床上加工角度要求很高的精密零件（如：孔位、垂直面、平行面等）。多齒分度臺的細分和組合差動還可進行高精度的任意角度測量。

本產品具有分度精度、重復精度、自動定心精度高，結構簡單，操作方便等特點。它適用于科研、計量部門的試驗，儀器及機械制造業的計量、檢測和加工之用。

 工作原理   Working principle

分度臺主要有一對多齒盤和升降、鎖緊機構組成。

多齒盤是一對直徑、齒數、齒形等完全相同的平面向心齒輪，它的每一個齒的形狀、精度、節距等幾乎完全相等，在上、下兩齒盤的相互嚙合中，由于齒的嚙合平均效應作用，使其獲得極高的分度精度。

升降、鎖緊機構是由偏心裝置組成，它主要保證上齒盤平穩升降和旋轉，并使上、下齒盤在嚙合時獲得恒定的軸向正壓力，使上、下齒盤緊密嚙合。

 使用方法   Use

多齒分度臺系列有立式多齒分度臺、細分多齒分度臺、立臥兩用式多齒分度臺。立臥兩用式多齒分度臺可在臺面水平、垂直或傾斜狀態下使用，其余多齒分度臺均應保持臺面在水平狀態使用。

細分多齒分度臺是在720齒立式多齒分度臺基礎上，加上細分機構而成的。

1、立式、立臥兩用式多齒分度臺使用方法

多齒分度臺使用前應小心地將多齒分度臺安放在平臺上，將臺面清洗干凈，手柄順時針旋轉180°到定位點（手柄位置處于水平），由于偏心軸作用，此時上齒盤被抬起，上、下齒盤脫開，然后轉動上齒盤，到指標線對準刻度環零位，將手柄逆時針旋轉180°到定位點，此時上、下齒盤重新嚙合，多齒分度臺起始位置為零；然后以同樣操作方法將上齒盤轉到下一測量位置，此時指標線對準的刻度環上的角度值，即為被測角度值。由于多齒分度臺在脫開嚙合位置時，臺面處于活動狀態，沒有定位精度，因此，在使用過程中，只有齒盤處于嚙合位置才能進行測量、讀數。

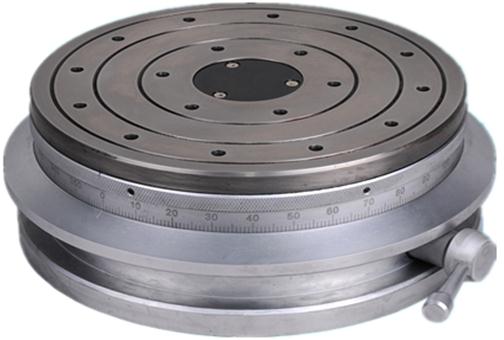

圖1  立式多齒分度臺

1、上齒盤 2、刻度環 3、下齒盤 4、手柄

圖2  立臥兩用多齒分度臺臥式狀態

1、角板 2、上齒盤 3、刻度環 4、下齒盤  5、手柄

圖3  細分多齒分度臺外形圖

圖4  細分多齒分度臺讀數示例圖

2、細分多齒分度臺使用方法

2.1 細分多齒分度臺應放置在水平平板上使用，不得傾斜使用。

2.2 細分多齒分度臺使用是先旋轉多齒分度臺到所需整度數，然后再旋轉至所需度數的分、秒位置。它的讀數是先在多齒分度臺刻度環上讀整度數，如圖4示列，21°4′8.2″在齒盤刻度環讀21°（左下圖），再在細分鼓輪（左上圖）固定讀數套筒（右邊橫線）上讀4′，在活動讀數套筒（左邊豎線）上讀8.2″。由于細分多齒分度臺的齒盤是720齒，刻度環上每一刻度表示0.5°（即30′），當多齒分度臺刻度環上的讀數是xx.5°時，則齒盤讀數去掉.5°，在固定讀數套上的讀數應加上30′如示例20°34′8.2″，在多齒分度臺刻度環讀21.5°時，把0.5°變成30′即20°30′，再在細分鼓輪上讀4′8.2″，兩者相加即20°34′8.2″；細分鼓輪的活動讀數套筒最小刻度值為0.1″，一圈為30″，角秒的讀數方法同千分尺，如示例20°34′38.2″，在多齒分度臺刻度環讀21°30′，在細分鼓輪的固定讀數套筒上，橫線上半部分每格1′，下半部分相應在每格中間刻線，即為30″，該例中活動讀數套筒超過4′刻線1圈，所以角秒讀數要加30″即成38.2″，再加整度數部分，得到讀數20°34′8.2″。

2.3 為減少測量誤差，消除死程，細分鼓輪應順時針?lè)较?即讀數減小方向或絲桿旋進方向)單方向?qū)€，如旋過頭，應退回十來秒再順時針對線。

多齒分度臺的整度部分可任意方向旋轉對線,不受此約束。

2.4 使用一段時間發現細分鼓輪（微分筒）轉動不靈活時, 可取下細分多齒分度臺標牌上四個螺釘，即出現加油孔，加入數滴儀表油，再裝上標牌，并將細分鼓輪來回旋轉一遍,使油膜均勻。

2.5 每天使用前應將細分鼓輪從0～30′來回旋轉一遍,以保證楔塊接觸面的潤滑。

 性能特點   Performance characteristics

1、分度精度高，重復精度高，定性精度高；

2、結構簡單，操作方便；

3、利用了多齒的嚙合平均效應，降低誤差，保證精度；

4、多種規格可供選擇，適用場合范圍更廣，立臥兩用式多齒分度臺可在臺面水平、垂直或傾斜狀態下使用；

5、為適合相應檢測功能，刻度圈有明確分度標示；

6、差動多齒分度臺分度更高，細分多齒分度臺可實現任意角度測量。程控多齒分度臺可實現自動測量；

 技術指標   Technical indicators

型 號	臺面 直徑	安裝孔尺寸	外型 尺寸	精 度 (峰峰值)	測角重復 精 度	最 小 分度值 （度）	承載能力 (Kg)	自身重量 (Kg)	備注
FDT- 360A	Φ205	Φ82-6-M6 Φ124-8-M6 Φ165-12-M6	Φ235×83	0.2″ 0.5″	0.06″ 0.12″	1	30	20
FDT- 360X	Φ108	Φ40-3-M5 Φ80-6-M5	Φ140×60	0.3″ 0.5″	0.12″	1	10	4
WFDT-360X	Φ108	Φ80-6-M5	Φ140×80	0.3″立 0.5″臥	0.12″	1	10	5	立臥兩用
FDT-360D	Φ140	Φ100-6-M6	Φ180×83	0.2″ 0.5″	0.06″ 0.12″	1	20	8
WFDT-360E	Φ160	Φ80-6-M5	Φ180×100	0.2″立 0.3″臥	0.06″ 0.12″	1	20	10	立臥兩用
FDT- 391A	Φ205	Φ82-6-M6 Φ124-8-M6 Φ165-12-M6	Φ235×83	0.2″ 0.5″	0.06″ 0.12″	360/391	30	20
FDT- 391X	Φ108	Φ40-3-M5 Φ80-6-M5	Φ140×60	0.3″ 0.5″	0.12″	360/391	10	4
WFDT-391X	Φ108	Φ80-6-M5	Φ140×80	0.3″立 0.5″臥	0.12″	360/391	10	5	立臥兩用
FDT- 391G	Φ140	Φ100-6-M6	Φ140	0.2″ 0.5″	1.06″ 0.12″	360/391	20	8
ZFDT-391D	Φ140		Φ180×100	0.2″ 0.5″	2.06″ 0.12″	360/391	20	8
WFDT-391E	Φ160	Φ80-6-M5	Φ180×100	0.2″立 0.3″臥	0.06″ 0.12″	360/391 上海弘測儀器科技有限公司 孫經理 [聯系時請說明來自檢測通] 在線客服： 留言咨詢 聯系方式： 請點擊查看電話 郵件： 發送郵件 地址： 中國上海市浦東新區滬南公路3467號 推薦產品 HC1401A型 雙向精密自準直儀（ HC1401B型 雙向精密自準直儀（ HC5000型 高精度雙軸電子光電 HC1401型 雙向精密自準直儀（6 XFDT-720型 細分多齒分度臺 ZFDT系列 程控多齒分度臺 FDT系列 多齒分度臺 HC99型 高精度數顯精密測微自 關于檢測通 | 服務項目 | 合作中心 | 資訊投稿 | 媒體聚焦 | 聯系我們 | 客服中心 | 網站地圖 | 友情鏈接 Copyright ? 2010-2016 生意寶檢測通 版權所有.浙ICP備14007955號 浙公網安備 33010602010408號 地址：浙江省杭州市莫干山路187號易盛大廈12F 郵政編碼：310012 客服QQ:2804879579 檢測通QQ群:檢測資源-詢盤、人脈 319379593 檢測通手機版 檢測通官方微信  檢測通QQ群
