HC1401型 雙向精密自準直儀（6m）

 產品簡介   Product introduction

1401型雙向精密自準直儀，采用光學自準直原理和二維測量結構，能對機床，儀器精密導軌和精密平板的運動直線度和平直度，同時做水平、垂直二維方向的角、線性值精密測量，工作效率優于目前單向同類儀器。

本儀器是根據光學自準直原理設計的，它可以精確地測量機床或儀器導軌的直線度、平面度、平行度、垂直度等誤差；也可以測量平板等的平面度誤差；利用光學直角器和帶磁性座的反射鏡等附件，還可以測量垂直導軌的直線度誤差；以及垂直導軌和水平導軌之間的垂直度誤差；與多面棱體聯用可以測量轉臺圓分度誤差。

 應用領域   Application fields

1、適用于各級計量單位、研究所、大專院校實驗室、工廠計量室，特別適用于車間加工和安裝調試現場。

2、與光學直角器（選配）、帶磁反射鏡聯合使用，可測量垂直導軌的平直度和垂直度。

3、與多面棱體（選配）聯合使用，可測量度盤的圓分度誤差。

4、與取景器（選配）配合主機進行自準直測量，能使操作快捷簡便。


 工作原理   Working principle

該儀器是一種應用光學自準直成象測微原理的高精度測角儀器，它利用光學自準直法，把角度量變成線值量，由微型線位移光柵傳感器測出線值變化量，間接地把角度變化量測出來。

它廣泛用于小角度的精密測量。如：

●  配合多面棱體用來檢驗各種分度圓（多點分度臺、光學分度臺、轉臺、測角儀等）的分度誤差；

●  測量導軌的直線度、精密平板的平面度、基面之間的垂直度和平行度、精密軸系的晃動誤差等；

●  同時還可以用來測量各種棱鏡的角度差和平鏡的平行差以及測量檢驗各種棱鏡、平鏡與裝配基準面之間的角度誤差。

因此該儀器可以在機械制造業、精密儀器制造業、計量室、光學實驗室、光學冷加工車間及光學儀器的裝配、調整、檢驗等多方面廣泛得到應用。

 性能特點   Performance characteristics

1、分度值為格值，計算直線度和平面度誤差直觀、方便。

2、儀器結構小巧，攜帶方便，適合各種條件下使用。

3、暗視場亮十字線瞄準，成像清晰，讀數方便。

4、光學直角器采用高精度五角棱鏡，與帶磁性座的反射鏡聯用，可測量相互垂直的導軌的直線度和垂直度。

5、取景器和水平調整板配合使用，可以方便地找到遠距離的反射像。

6、目鏡頭可回轉90°，能分別測量水平和垂直兩個方向的直線度誤差。

7、本機具有原理、結構簡單，體積小，精度高，使用方便，配以一定的附件后，能擴大使用范圍的特點。

 技術指標   Technical indicators

1、物鏡焦距：400mm

2、物鏡口徑：42mm

3、目鏡放大倍率：17.5倍

4、測微鼓輪分度值（每格相當于）：

          角度值：1.03" ≈1″

          線性值：1μm/200mm 或 L/200μm（L為反射鏡機座的有效長度，mm）

5、測量范圍：1600格

6、光學直角器的精度：2"

7、示值精度：

 當測微鼓輪旋轉不超過一周時：±(0.5+0.01n)格

                  當測微鼓輪旋轉超過一周時：±(1.5+0.0015n)格；n為測微鼓輪的測量格數。

8、工作距離：0-6米

9、儀器主體外形尺寸：254mm x 57mm x 185mm

10、包裝箱外形尺寸：505mm x 345mm x 335mm

11、重量：20kg

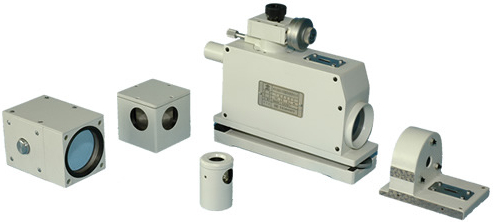

 標準配置   Standard configuration

1、儀器主機

2、水平調整板

3、反射鏡

4、光源變壓器

5、隨機文件

 選配附件   Optional accessories

1、帶磁性座的反射鏡

2、光學直角器

3、光學取景器

 注意事項   Precautions

1、儀器及被測量零件應放在較穩定的工作臺上。工作環境應力求溫度恒定，做測件與儀器中間不得有抖動的氣流，如通風口、暖氣片、電烙鐵、臺燈、人體溫度等，應盡量避免其影響。

2、觀察表而鍍反射膜的反射鏡自準像應選擇小功率燈泡，觀察表面未鍍反射膜的光學零件(如平行平板、棱鏡等)的自準像則應選擇功率大的燈泡，該儀器可使用6v5w以下的小燈泡。

3、在可能的情況下每一個自準像多次瞄準所讀取的讀數取平均值計算可降低瞄準誤差，提高儀器精度。一般取3～5次。

4、儀器使用前應用軟性紗布和航空汽油將基面的防繡油脂清擦干凈。

5、儀器的二維測微器，供用戶在觀察時使用。

6、測微鼓輪系由精密螺桿付組成，使用時，切勿旋轉過快，或用力過猛，以防精密螺桿精度走失及定位失靈。

 保養維護   Maintenance

1、該儀器系精密光學儀器，應該由專人保管。使用者應了解儀器的原理、性能及使用方法。使用存放應十分小心，防止碰撞及振動。應保持工作環境的消潔及溫度穩定。

2、儀器出廠時各部份均保證了良好的性能，除可調部份一般不能隨意拆開調整。如發生故障應由有經驗的人檢修或送回制造廠家檢修。

3、鏡頭及目鏡的外露玻璃部分切忌手摸，應盡量少擦。如有灰塵可用軟毛刷輕輕掃掉。如有印跡可用脫脂棉或鏡頭紙蘸少量的酒精乙醚的混合物歧丙酮等進行擦拭。

4、鏡管及其它外露表面可用溶劑汽油清擦干凈。儀器使用后應蓋上護蓋，若長時間不用應裝入箱內并放平于干燥、溫度適當之處進行保管。
