- 波紋管沖擊試驗機QBT3631-6
一、波紋管沖擊試驗機特點及用途:
生產的波紋管沖擊試驗機，本試驗機適用于多種塑料管、塑料波紋管等作沖擊試驗,確定管材破壞所需的沖擊能量值,從而確定其沖擊強度,符合GB/T 14823.2-1993《:電氣安裝用導管 特殊要求--剛性絕緣材料平導管》、JG/T 3050-1998《建筑用絕緣電工導管及配件》及ZBG33008《聚氯乙烯塑料波紋電線管》等要求。本試驗機結構簡單,操作方便,直觀可靠,因此應用愈來愈廣泛。
二、波紋管沖擊試驗機技術參數:
1.最大沖擊能量:1.8J
2.最大沖擊高度:180mm
3.重錘質量:1Kg 0.5Kg 0.25Kg
4.間隔鋼塊端部 曲率半徑:R300mm
5.工作臺類型:平板型或120度V型
6.外形尺寸:300×140×670mm
7.重量:20Kg
三、波紋管沖擊試驗機結構說明

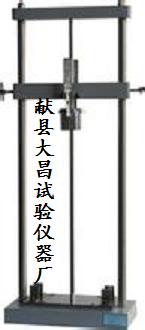

波紋管沖擊試驗機由底座、立柱、導桿、錘和掛鉤等組成。
四、波紋管沖擊試驗機操作
1、將波紋管沖擊試驗機放置平穩，底座下面墊上膠版。
2、將波紋管沖擊試驗機擦拭干凈，立柱及導桿上注入稀油。
3、松開禁錮螺釘，提起導桿，將錘放在掛鉤上，再將間隔鋼塊放在導桿底部。
4、將試樣放在墊板上，并將間隔鋼塊的球面部分與試樣最高點接觸。
