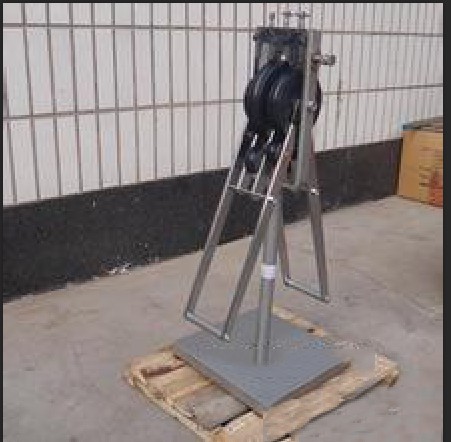

- 電纜導管彎曲試驗機
一、設計參數：提供導管內外徑量規，電纜導管彎曲試驗機。 (需定制)
尺寸 彎曲半徑
凹槽半徑
內半徑 外半徑
16 96 113 8.1
20 120 141 10.1
25 150 178 12.7
二、試驗方法：
1、金屬導管尺寸為16.20.25.的導管應用電纜導管彎曲試驗機進行試驗，
2、其長度為標稱直徑30倍的試樣進行彎曲試驗，當松開試驗夾具時，試驗能彎成（90±5°）使其彎曲的內半徑為標稱直徑的6倍。
3、對有焊縫的導管，用6個試樣進行此項試驗，3個試樣焊縫在彎曲面的外側，3個試樣焊縫在彎曲面內側。
4、試驗后:
------導管的本身材料和導管的保護層，應不得出現在無附加放大情況下正常或校正視力可見的裂痕；
------如有焊縫不開裂;
------導管的截面應不過度變形。
5、截面變形應通過以下試驗進行檢查：
彎曲后的導管應以以下方式放置進行試驗：直的部分與鉛垂線成45°，試樣一端朝上，另一端朝下。應能讓相應的導管最小內徑的量規在其自身重量并無任何初速度的情況下通過導管。
