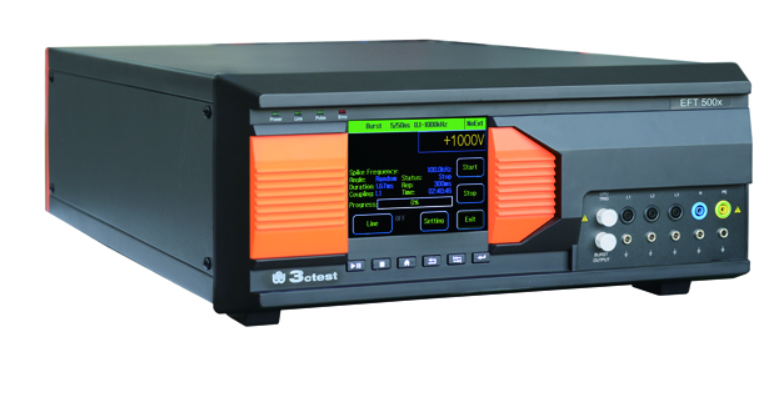

- 3ctest電快速瞬變脈沖群模擬器EFT 500x
工業測量或控制設備中經常使用常見的控制單元，它們會包含繼電器或者一些機械開關設備。使用公共供電系統的通常是日光燈鎮流器，或一些小功率電器。這些電器都是電感負荷的，在開關時就會產生干擾。電快速瞬變現象會引起微處理器發生故障或重置，不能進行正常操作。 EFT 500系列智能型電快速瞬變脈沖群模擬器是按照電氣、電子產品對于電快速瞬變脈沖群試驗的特點和要求而專門設計的，具有用于單相或三相被測設備主機供電線路的內置耦合/去耦網絡，EFT 500系列電快速瞬變脈沖群發生器具有可靠性好、性能穩定、使用方便等特點。
特點：
> 5.7寸彩色觸摸屏前面板操作
> 內置全自動單相、三相耦合/去耦網絡，任意組合
> 對實驗參數進行排程設置
> 可控制外置三相大電流耦合/去耦網絡
> EFT 500S(單相網絡) EFT 500T(三相網絡)
> 以太網 、RJ45接口，用于PC遠程控制、排程、打印測試報告
通用參數
顯示屏
5.7英寸TFT彩色觸摸屏
工作電源范圍
AC 110V/220V，(±10%)，50/60Hz，±5%（大陸/國內默認AC 220V 50Hz）
保險絲
6A
最大功耗
200W
用戶存儲空間
無窮（PC）
通訊方式
以太網LAN、RJ45
外部觸發輸入
BNC,5V TTL
運行控制輸入
BNC,5V TTL
外部同步輸入
45-65H,同名端與異名端之間 20-500V同名端、異名端與機殼 0-500V
失效檢測
失效時前面板LCD顯示，并中斷儀器工作
儀器工作狀態指示
前面板LED指示、LCD顯示
儀器接地方式
使用扁平接地線
機箱尺寸
19英寸/4U
儀器重量
約23kg
溫度范圍
15–35℃
濕度范圍
45%–75%
氣壓范圍
86kPa-106kPa
符合IEC 61000-4-4電快速瞬變脈沖群測試
測試電壓范圍
0.25kV-4.8kV（±10%）
極性
正、負、先正后負
源阻抗
50 ohm
脈沖波形
5/50ns，50 ohm 1000 ohm 負載
上升時間
5ns±30%，50 ohm負載，1000 ohm 負載
脈沖持續時間
50ns±30%，50 ohm 負載
50ns-15/+100ns，1000 ohm負載
脈沖頻率
0.1kHz-1000kHz
脈沖群持續時間
0.001ms-1000ms，支持個數設置
脈沖群周期
11ms-10100ms
測試持續時間
1s-9999s
觸發方式
自動、手動、外部觸發
直接輸出方式
通過高壓同軸連接器
同步
0°-360°，分辨率1°步進設置或隨機方式
耦合網絡衰減比例
<10%設定電壓值
網絡
EFT 500S
內置單相耦合/去耦網絡
AC 250V/16A; DC-1 220V/16A
EFT 500T
內置三相耦合/去耦網絡
AC 380V/16A; DC-1 220V/16A
