SCR脫硝氨逃逸監測分析儀系統（高溫抽取激光)
- 這真不是您需要的產品？
- 品 牌：
- SINZEN（新澤儀器）
- TK-1100,污染源在線監測系統,氨逃逸,激光氨逃逸,脫硝氨逃逸,脫硝分析儀,煙氣分析系統,氨逃逸監測系統,SCR氨逃逸,NH3分析儀,逃逸氨分析儀, 氨逃逸系統,氨逃逸分析儀,氨逃逸率分析儀,水泥窯sncr氨逃逸,scr脫硝氨逃逸,sncr氨逃逸,激光氨逃逸,激光nh3分析儀,氨逃逸監測,氨逃逸激光,氨逃逸激光分析儀,氨逃逸監測儀,氨逃逸監測系統,激光氨逃逸分析儀,激光氨逃逸分析系統,氨逃逸設備,sncr脫硝氨逃逸率,脫硝氨逃逸激光分析系統,激光逃逸氨系統,脫硝氨逃逸分析儀,氨逃逸儀器

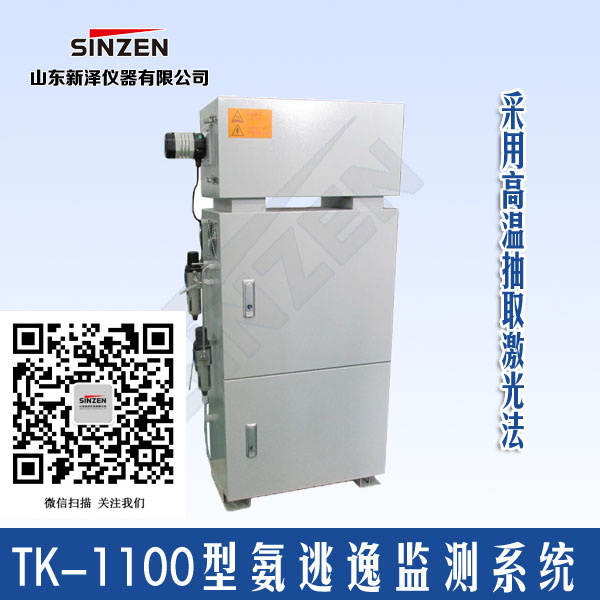

產品圖片：
產品介紹：
品牌: SINZEN（新澤儀器）
型號:TK-1100型
廠家:山東新澤儀器有限公司
一、產品概述（煙氣氨逃逸監測分析儀系統（高溫抽取激光)）
? ? 脫硝氨逃逸一體化在線監測系統（TK-1100型）是由我公司榮譽出品，本系統包括預處理系統、氣體分析儀和數據處理與顯示三大部分。本系統取樣方式為在位式高溫伴熱抽取。本系統基本原理是基于紫外差分吸收光譜（DOAS）技術及可調諧半導體激光吸收光譜（TDLAS）技術；紫外差分吸收光譜技術原理為，同種氣體在不同光譜波段有不同的吸收，不同氣體在同一光譜波段的吸收疊加作用，通過對連續光譜做算法分析，可同時測量多種氣體，有效避免各組分相互干擾；激光光譜氣體分析技術已經廣泛應用到對于靈敏度、響應時間、背景氣體免干擾等有較高要求的各種氣體監測領域。
? ? 本公司生產的脫硝氨逃逸一體化在線監測系統（TK-1100型）耐用且易于安裝，特別適用于眾多環保及工業過程氣體排放監測，包括燃煤發電廠、鋁廠、鋼鐵廠、冶煉廠、垃圾發電站、水泥廠和化工廠等。
二、氨逃逸形成及危害
2.1 氨逃逸的形成
? ?在大規模燃燒礦物燃料的領域，例如燃煤發電廠，都安裝了前燃（pre-combustion)或后燃（post combustion）NOX 控制技術的脫硝裝置，后燃NOX 控制技術可以是選擇性催化還原法(SCR) 也可以是選擇性非催化還原法(SNCR)，但是無論應用哪種方法，基本原理都是一樣的，即都是通過往反應器內注入氨與氮氧化物發生反應，產生水和N2。注入的氨可以直接以NH3 的形式，也可以先通過尿素分解釋放得到NH3 再注入的形式，無論何種形式，控制好氨的注入總量和氨在反應區的空間分布便可以最大化的降低NOX 排放。
? ? 氨注入的過少，就會降低還原轉化效率，氨注入的過量，不但不能減少NOX 排放，反而因為過量的氨導致NH3 逃逸出反應區，逃逸的NH3 會與工藝流程中產生的硫酸鹽發生反應生成硫酸銨鹽，且主要都是重硫酸銨鹽。銨鹽會在鍋爐尾部煙道下游固體部件表面上沉淀，例如沉淀在空氣預熱器扇面上，會造成嚴重的設備腐蝕，并因此帶來昂貴的維護費用。在反應區注入的氨分布情況與NO和NO2 的分布不匹配時也會出現氨逃逸現象，高氨量逃逸的情況伴隨著NOX 轉化效率降低是一種非常糟糕的現象和很嚴重的問題。
?2.2氨逃逸的危害
（1）逃逸掉的氨氣造成資金的浪費，環境污染；
（2）氨逃逸將腐蝕催化劑模塊，造成催化劑失活（即失效）和堵塞，大大縮短催化劑壽命；
（3）逃逸的氨氣，會與空氣中的SO3生成硫酸氨鹽（具有腐蝕性和粘結性）使位于脫銷下游的空預器蓄熱原件堵塞與腐蝕；
（4）過量的逃逸氨會被飛灰吸收，導致加氣塊（灰磚）無法銷售；
三、規格與技術參數
指標 測量范圍 0-10.0ppm，0-50.0ppm?可根據用戶需求設定
響應時間 <20s
線性誤差 <1%F.S
零點漂移 可忽略
重復性 1%F.S
標定 出廠時已標定，無需定期標定
輸入和輸出信號 模擬量輸出 4-20mA電流環，750ΩMax，隔離
報警輸出 濃度超限、溫度異常、系統故障均報警
繼電器輸出 2路（可擴展），觸點負載24V，2A
通訊接口 RS485，雙端隔離
工作條件 環境溫度 (-20)～50℃
保護等級 IP54
工作電壓 200V-240VAC，50Hz
電源功耗 ≤3000W
預熱時間 1小時
伴熱溫度 180℃～240℃
? 采樣流量 2～20L/min（可根據用戶需求定制）
尺寸 機柜 1000×1200×600mm（默認尺寸）
四、氨逃逸系統流路簡介
? ? 本系統的流路主要由測量流路、反吹流路、標定流路及渦旋制冷流路組成，具體流路示意圖如下：
? ? 系統進入測量狀態后，電動執行機構帶動兩通球閥切換到采樣氣路，在引流泵的作用下，被測氣體經由探頭桿、，兩通球閥、二級過濾器進入NH3模塊，NH3模塊利用吸收技術（TDLAS）對氣體進行分析，得到NH3的濃度（高溫熱濕法），最后排空。
? ? 系統定時會進入校準狀態進行自動調零，此時兩通球閥切換到校準氣路，校準電磁閥打開，在引流泵的作用下，環境空氣經過濾器、校準電磁閥后進入氣體室，對氣體室中殘留的被測氣體進行吹掃，吹掃干凈后，對NH3進行一次調零；系統定時會進入反吹狀態對采樣探頭進行反吹，此時兩通球閥切換到反吹氣路，反吹電磁閥打開，系統自動控制反吹電磁閥開或關，實現對探頭過濾器的反吹。
五、氨逃逸系統取樣及機箱
取樣探頭
? ? 裝置是具有電加熱伴熱功能，能自行加熱并實施溫控的采樣裝置。該裝置適用于高溫、高粉塵濃度的SCR/SNCR裝置入口和出口樣氣的連續采集。示意圖如下：
?結構：裝置由取樣管、探頭法蘭、取樣法蘭管、濾芯、反吹氣罐、反吹電磁閥、探頭保溫罩等組成。
機箱規格：
本系統集成于機箱，具體尺寸如下圖：
??脫硝工藝簡介
?
?氮氧化物(NOx)是大氣污染的主要成分之一，我國氮氧化物的排放量中70%來自于煤炭的直接燃燒，而電力工業、煉鐵工業、燒結工業、水泥工業又是我國的燃煤大戶，是NOx排放的主要來源之一。近年來，我國氮氧化物排放量隨著能源消費的快速增長而迅速上升。統計數據顯示，2007年我國火電廠排放的氮氧化物總量已增至840萬噸。據專家預測，若不控制，2020年我國氮氧化物排放總量將達到1452萬噸。環保部門表示，“十二五”期間，氮氧化物總量控制將在全國范圍內實行，并提交全國人大常委會批準作為“十二五”一項新的減排目標，電力、鋼廠、水泥廠將帶頭實施脫硝環保政策。
???? 煙氣脫硝技術是我國控制氮氧化物排放的主要方法之一。目前，國內外應用較多且工藝成熟的選擇性催化還原法（SCR）和選擇性非催化還原法（SNCR）煙氣脫硝，均需要向煙氣中噴入還原劑氨，使煙氣中的氮氧化物還原成氮。為了保證氮氧化物充分反應并避免氨過量造成新的污染，需要對NH3逃逸進行實時監測分析，以達到還原劑氨注入量的最優化，提高脫硝效率。監測脫硝前后氨的含量是實施控制NH3逃逸的有效依據，從而避免造成對下游設備的腐蝕和破壞。
氨逃逸檢測的意義
逃逸掉的氨氣造成資金的浪費，環境污染；
氨逃逸將腐蝕催化劑模塊，造成催化劑失活（即失效）和堵塞，大大縮短催化劑壽命；
逃逸的氨氣，會與煙氣中的SO3生成硫酸氨鹽（具有腐蝕性和粘結性）使位于脫硝下游的空氣預熱器蓄熱原件堵塞與腐蝕；過量的逃逸氨會被飛灰吸收，導致細灰（灰磚）無法銷售；
根據中華人民共和國國家環境保護標準?HJ?562-2010《火電廠煙氣脫硝工程技術規范選擇
性催化還原法》8.2.2條款的規定：“反應器出口煙氣連續檢測裝置至少應包含以下測量項目：
NOx?濃度（以?NO2?計）、煙氣含氧量、?氨逃逸濃度。”
因此為保證鍋爐及脫硝系統設備的安全、穩定運行，對脫硝系統出口的氨逃逸濃度進行連續、準確的測是十分必要的。?
分析系統在環保排放及工藝工程應用點位置
SCR工藝： 火電發電廠的催化劑的出口（預熱器的入口）
火電廠環保尾氣排放口
化工廠催化劑的出口
輪船鍋爐尾氣催化劑出口
SNCR工藝：火電發電廠省煤氣出口（預熱器的入口）
水泥廠尾氣排放出口
水泥廠預熱器CI出口
化工廠催化劑的出口
鋼鐵廠燒結尾氣出口
同時適用于其他行業噴氨脫硝應用場合
