- 高效過濾氨逃逸控制設備
一、產品介紹
?

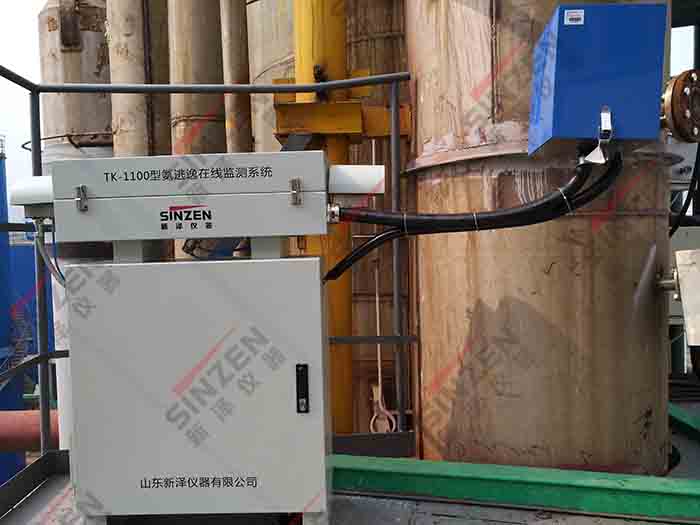

脫硝氨逃逸一體化在線監測系統（TK-1100型）是由山東新澤儀器有限公司公司榮譽出品，為了防止逃逸掉的氨氣造成資金的浪費，環境污染；氨逃逸將腐蝕催化劑模塊，造成催化劑失活（即失效）和堵塞，大大縮短催化劑壽命；逃逸的氨氣，會與空氣中的SO3生成硫suan氨鹽（具有腐蝕性和粘結性）使位于脫硝下游的空預器蓄熱原件堵塞與腐蝕；過量的逃逸氨會被飛灰吸收，導致加氣塊（灰磚）無法銷售等危害而研制而成的；
?
二、系統優勢
?
由于工況惡劣，樣氣中含有大量粉塵及飽和水蒸氣，我們采用當前*先進的TK-1100型激光氨氣分析儀（基于TDLAS技術）分析微量NH3。系統（包括測量池）采用全程加熱，保證樣品氣體溫度，防止有水析出而對NH3的大量溶解影響分析結果。探頭采用電加熱過濾探頭，在取樣出來就完成樣品的凈化，減小了后級預處理的負荷，大大降低了器件的故障率。系統設計有探頭自動反吹程序及儀表自動標零程序，正常運行后僅需要正常的巡檢即可。傳輸管線采用定制230℃以上高溫復合電伴熱管纜，并控制在2m以內（確保盡量少的NH3吸附），整個預處理全部集成在高溫加熱盒內，系統緊湊以避免長距離傳輸管路對NH3的吸附。
三、技術參數
指標 測量范圍 0-10.0ppm，0-50.0ppm?可根據用戶需求設定
響應時間 <20s
線性誤差 <1%F.S
零點漂移 可忽略
重復性 1%F.S
標定 出廠時已標定，無需定期標定
輸入和輸出信號 模擬量輸出 4-20mA電流環，750ΩMax，隔離
報警輸出 濃度超限、溫度異常、系統故障均報警
繼電器輸出 2路（可擴展），觸點負載24V，2A
通訊接口 RS485，雙端隔離
工作條件 環境溫度 (-20)～50℃
保護等級 IP54
工作電壓 200V-240VAC，50Hz
電源功耗 ≤3000W
預熱時間 1小時
伴熱溫度 180℃～240℃
采樣流量 2～20L/min（可根據用戶需求定制）
尺寸 機柜 1000×1200×600mm（默認尺寸）
四、產品特點
1、該裝置與樣品接觸的部分全部采用316L不銹鋼材料加工制成，高溫條件下抗腐能力很強。配制防雨罩完全可以勝任室外工作環境。
2、在設計上采用等溫加熱體，結構緊湊，加熱溫度穩定。
3、過濾器濾芯采用SiC陶瓷過濾器，具有過濾面積大，過濾精度高等特點，更換時可將其從裝置中整體拉出，操作簡單，無需工具，大大地縮短維護更換的時間，并降低了勞動強度。
4、該裝置除設有一樣氣輸出口外，還設置有一個可復用的反吹／校準口，在配置時可靈活安排氣路。
5、操作簡單,帶有低溫報警.
6、濾芯更換無需工具 。
7、開關方便，帶扣鎖保護罩
8、高效過濾清潔系統
五、流路簡介
? ? 本系統的流路主要由測量流路、反吹流路、標定流路及渦旋制冷流路組成，具體流路示意圖如下：
? ? 系統進入測量狀態后，電動執行機構帶動兩通球閥切換到采樣氣路，在引流泵的作用下，被測氣體經由探頭桿、，兩通球閥、二級過濾器進入NH3模塊，NH3模塊利用吸收技術（TDLAS）對氣體進行分析，得到NH3的濃度（高溫熱濕法），*后排空。
? ? 系統定時會進入校準狀態進行自動調零，此時兩通球閥切換到校準氣路，校準電磁閥打開，在引流泵的作用下，環境空氣經過濾器、校準電磁閥后進入氣體室，對氣體室中殘留的被測氣體進行吹掃，吹掃干凈后，對NH3進行一次調零；系統定時會進入反吹狀態對采樣探頭進行反吹，此時兩通球閥切換到反吹氣路，反吹電磁閥打開，系統自動控制反吹電磁閥開或關，實現對探頭過濾器的反吹。
